不管駐波,先調通帶。

粗調通帶,先動飛桿。

通帶有樣,再動調諧。

從頭到尾,皆至最佳。

頂平邊正,頻點對稱。

通帶調好,可動藕合。

配合諧振,微調駐波。

波形完好,參數達標。

一、概述

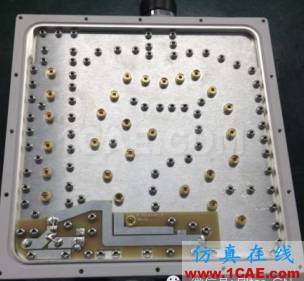

濾波器的調試一般分為三個步驟:

• 第一步粗調,主要是調飛桿腔,目標是調出通帶的大致波形。

• 第二步細調,調調諧鑼桿,目標是將通帶調好擺正。

• 第三步微調,調藕合桿,目標是調好駐波。

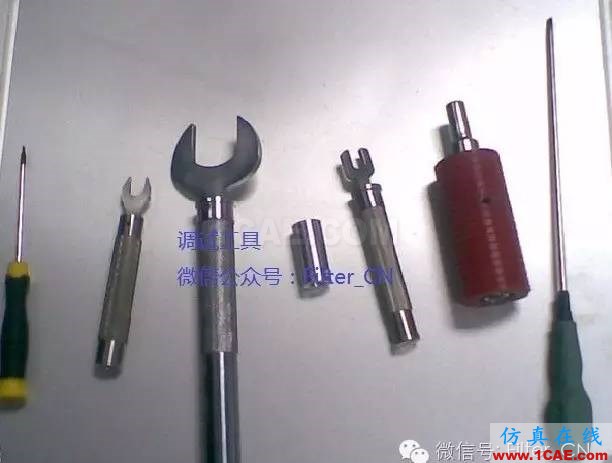

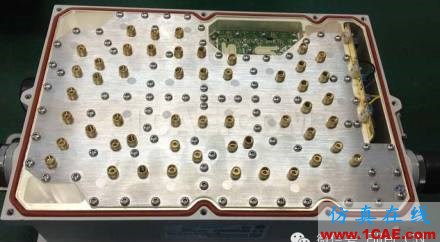

調試前的淮備工作﹕首先要校淮儀器,按調試工藝說明書接好線纜,濾波器上好保護板,戴好手套方可調試。下圖給出了常用的調試工具套裝。

下面是三個步驟及有關經驗方法的說明。

二、粗調

粗調階段可不用注意駐波波形,一門心思只調通帶。

粗調一般先調飛桿腔,將通帶調出來,飛桿腔的一個顯著特征是調動時,腔位看得非常明顯,腔位是以波谷的形式存在。因此調試時最好首先調飛桿腔,調出大致的通帶形狀。調動飛桿時,若波形向好的趨勢發展,就繼續向此方向調;若波形向壞的趨勢變化,則變換方向調至最佳點,接著再調下一個飛桿。每一飛桿都調至相對粗調階段來說的最佳點,通常都會將通帶調出個大致模樣來,為細調打下良好的基礎,所以飛桿調節的到不到位﹐也就是粗調的好壞直接影響下一步細調的速度。

三、細調

在粗調出大致的通帶波形的基礎上,開始細調。細調一般是從頭到尾順序調整各調諧鑼桿,將通帶調好擺正。

在這一階段因通帶已大致成形,可不動或少動飛桿腔,而主要調飛桿腔以外的調諧鑼桿。調整時可結合觀察駐波波形以判斷起子轉動時變化趨勢的好壞,若向好的趨勢變化則繼續向此方向旋轉,若向壞的趨勢變化則反向旋轉到最佳位置。然后再調下一個調諧鑼桿,如此從頭到尾反復多次調整,直至通帶調好,通帶應盡量調得頻點對稱,頂部各邊平直。

四、微調

經過粗調及細調兩個步驟,通帶已調好,駐波波形也初具雛形,微調主要是調藕合桿(也結合調諧桿一起調,視每個人的經驗、方法、習慣而自定),方法是從頭到尾依此用起子轉動各藕合桿,并觀察駐波波形的變化,如向好的趨勢發展則繼續向著一方向轉動,若向壞的方向發展,則反方向轉動至最佳位置,依次將每一個藕合桿都調到最佳位置,經反復調整(可結合調諧桿調)最終將通帶和駐波波形都調好。
