搜索【實例】如何計算DDR3的帶寬
2017-04-22 by:CAE仿真在線 來源:互聯網
內存帶寬計算公式:帶寬=內存核心頻率×內存總線位數×倍增系數。

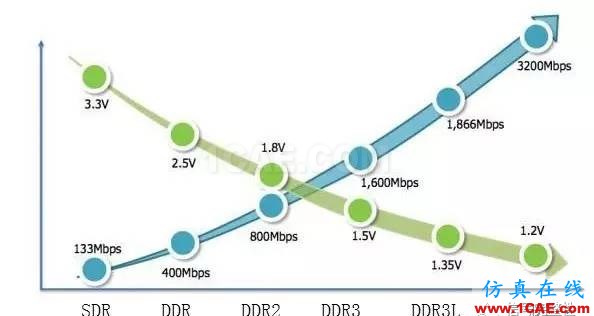

先容我從DDR的技術說起,DDR采用時鐘脈沖上升、下降沿各傳一次數據,1個時鐘信號可以傳輸2倍于SDRAM的數據,所以又稱為雙倍速率SDRAM。它的倍增系數就是2。
DDR2仍然采用時鐘脈沖上升、下降支各傳一次數據的技術(不是傳2次),但是一次預讀4bit數據,是DDR一次預讀2bit的2倍,因此,它的倍增系數是2X2=4。
DDR3作為DDR2的升級版,最重要的改變是一次預讀8bit,是DDR2的2倍,DDR的4倍,所以,它的倍增系數是2X2X2=8。
需要補充的一點是,內存有三種不同的頻率指標,它們分別是核心頻率、時鐘頻率和有效數據傳輸頻率。
-
核心頻率即為內存Cell陣列(Memory Cell Array)的工作頻率,它是內存的真實運行頻率;
-
時鐘頻率即I/O Buffer(輸入/輸出緩存)的傳輸頻率;
-
有效數據傳輸頻率則是指數據傳送的頻率。
DDR3內存一次從存儲單元預取8Bit的數據,在I/OBuffer(輸入/輸出緩存)上升和下降中同時傳輸,因此有效的數據傳輸頻率達到了存儲單元核心頻率的8倍。同時DDR3內存的時鐘頻率提高到了存儲單元核心的4倍。也就是說DDR3-800內存的核心頻率只有100MHz,其I/O頻率為400MHz,有效數據傳輸頻率則為800MHz。
從SDRAM-DDR時代,數據總線位寬時鐘沒有改變,都為64bit,但是采用雙通道技術,可以獲得64X2=128bit的位寬。
下面舉個栗子
計算一條標稱DDR3 1066的內存條在默認頻率下的帶寬:
1066是指有效數據傳輸頻率,除以8才是核心頻率。一條內存只用采用單通道模式,位寬為64bit。
所以
內存帶寬=(1066/8)×64×8=68224Mbit。
由此可知,如果內存工作在標稱頻率的時候,可以直接用標稱頻率×位寬,簡化公式。 再根據8bit(位)=1Byte(字節),得
68224/8=8528MByte=8.328125GB
再以兩條標稱1066超頻到1200的DDR3內存,組成雙通道后的帶寬:超頻到1200后,內存核心頻率應為1200/8=150MHz,而雙通道的位寬=128bit:
帶寬=150×128×8=153600Mbit=18.75GB
