如何在AnsysEM中快速創建輻射邊界、PML、FeBi邊界？

2016-11-28  by:CAE仿真在線  來源:互聯網

AnsysEM綜合原來ansoft hfss和maxwell的功能,并提供了更現代化的操作界面和功能。

有一些功能非常友好,比如,之前在電磁分析中幾乎不可避免的輻射邊界創建,還有很復雜的PML邊界層創建,現在可以一鍵創建,非常快速省事。

而且不再需要使用者自己計算1/4波長的大小,現在你只要輸入頻率的大小,其余一切都交由軟件自動完成。

請看下面操作流程:

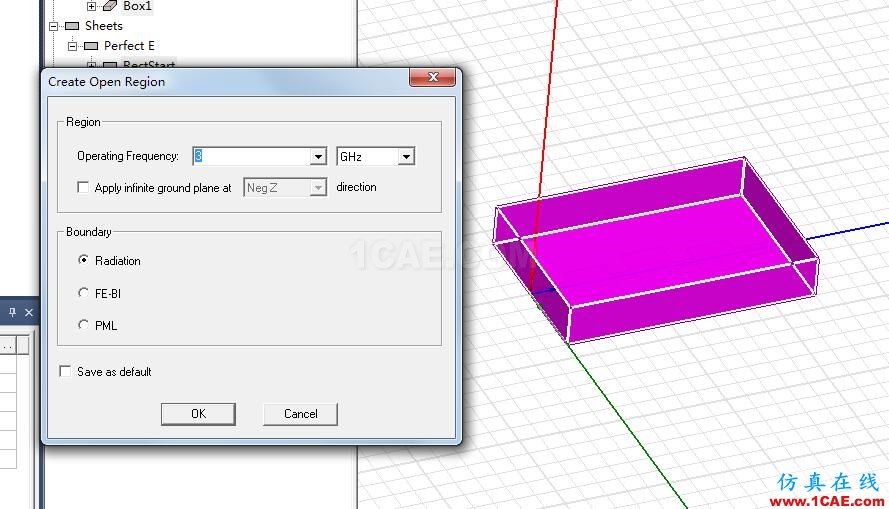

1、在設計窗口工作區,任意地方(無需選擇任何對象)右鍵選擇:create open Region,然后就會彈出如下窗口

2、在這個窗口,你只要選擇一個合適的頻率,就可以創建輻射層、fe-bi、pml邊界層

3、你就等著計算機一口氣幫你完成眾多繁瑣的工作,特別是PML,會自動創建10個box的邊界層

這里我就不截圖了,讀者自己一定要去動手試試。

總結:

如何在AnsysEM中快速創建輻射邊界、PML、FeBi邊界,這個問題以前一直是個機械且枯燥的事情,完全可以用軟件自己來創建,這個在ansysEM中終于實現了,可謂相見恨晚啊,使用起來特別爽!
