S波段低噪聲放大器

2016-10-31  by:CAE仿真在線  來源:互聯網

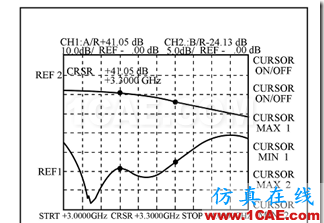

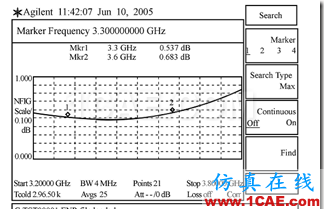

1. 《S波段小型化微帶低噪聲放大器的研制》-朱兆君-2006

選用NEC公司的NE32584C場效應管做第一級, 這個管型在我們的工作頻段典型噪聲系數為0. 4 dB。

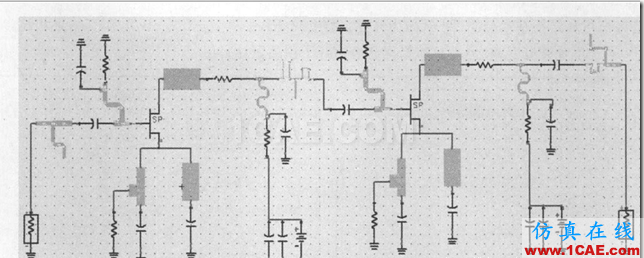

第二、 三級主要從考慮增益和功率容量出發,同時兼顧降低噪聲,我們采用了NE325S01管型。為了調試方便,
采用了漏柵正負雙偏壓的形式, 在偏置點上靠電位器進行工作點的微調。

2.《S波段低噪聲放大電路設計》-翁呈祥-2009

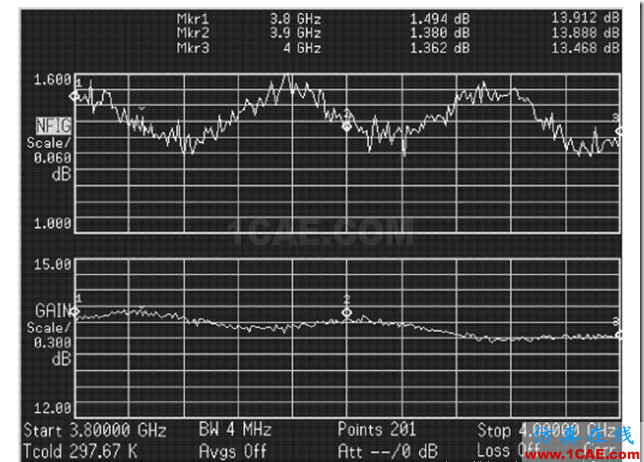

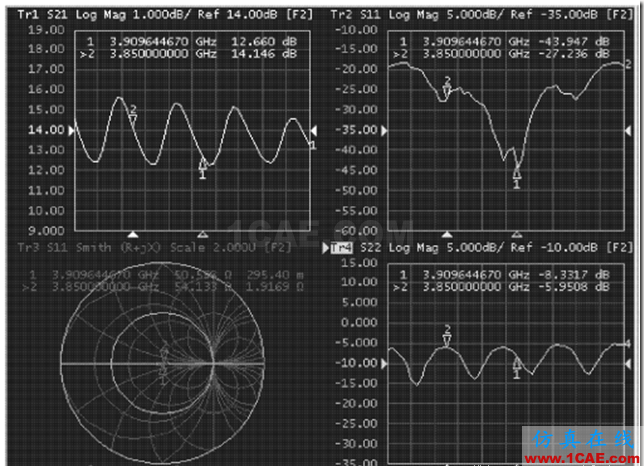

低噪聲放大電路工作頻率范圍在 3. 8~4 GHz ,增益達 15 dB ,噪聲系數為 1. 4 dB;

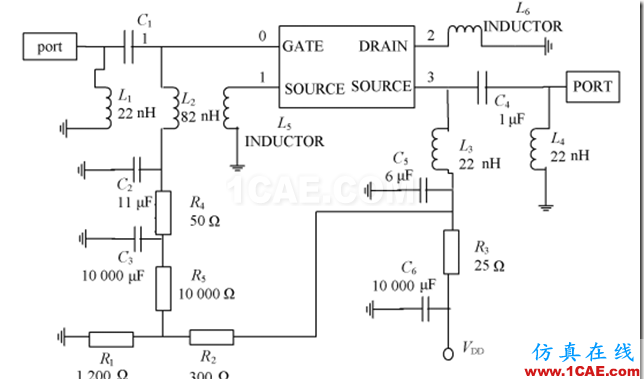

3. S 波段單電源低噪聲放大器的設計與制作-吳純杰-2011

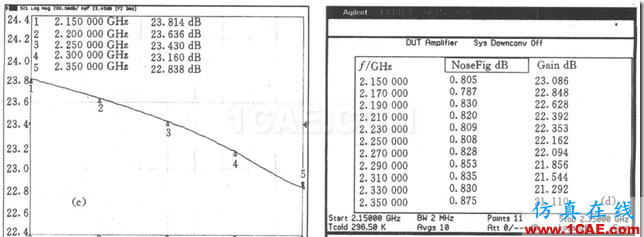

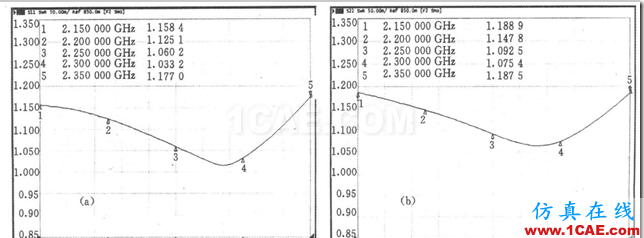

制作的低噪聲放大器在2.15 ~ 2.35 GHz 的頻率范圍內,功率增益大于 20 dB ,噪聲系數小于 0.9 dB ,輸人和輸出駐波比小于 1.2。

參考:

"S波段小型化微帶低噪聲放大器的研制.pdf"http://vdisk.weibo.com/s/1a6TV

"S波段低噪聲放大電路設計.pdf"http://vdisk.weibo.com/s/1a6Kb

"S波段單電源低噪聲放大器的設計與制作.pdf"http://vdisk.weibo.com/s/1a719
