用自動分模或者手動分模時,抽取前后模面至關重要的一步,抽取時常出現“區域不相連”的失敗提示,很多學員就是卡在這里,如何去找這個面呢,有時碎面只有0.01,肉眼無法看到,下面我們探討一下這個問題:
區域面不相聯可能有兩個可能:
1.補好的實體內有氣泡
2.有某個小面定義前后模面時搞錯

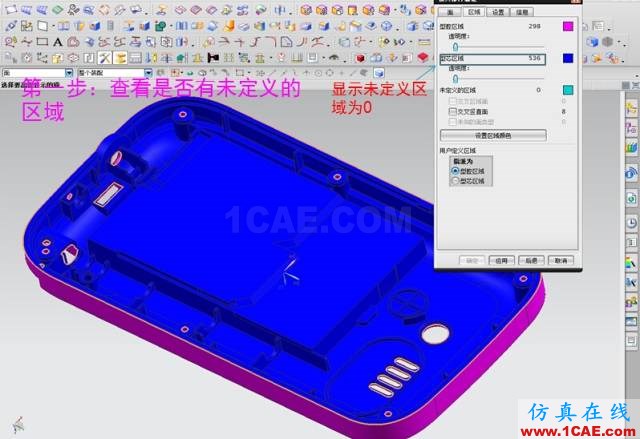

第一步:查看是否有未定義的區域;

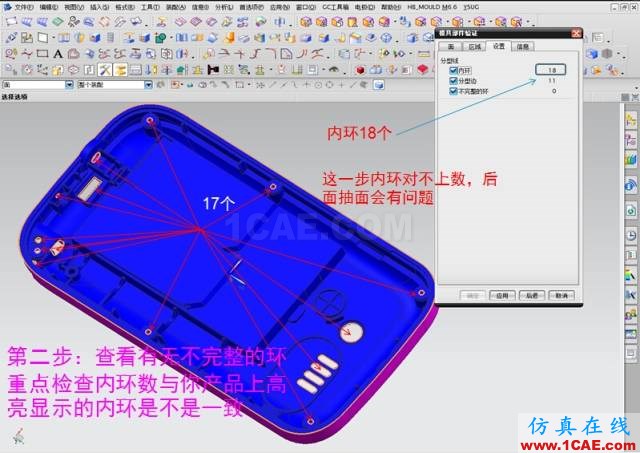

第二步:查看有無不完整的環,重點檢查內環數與你產品上高亮顯示的內環是不是一致;

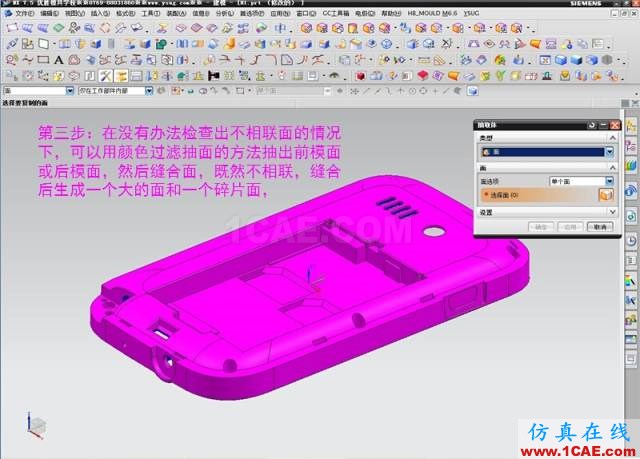

第三步:在沒有辦法檢查出不相聯面的情況下,可以用顏色過濾抽面的方法抽出前模面或后模面,然后縫合面,既然不相聯,縫合后生成一個大的面和一個碎片面;

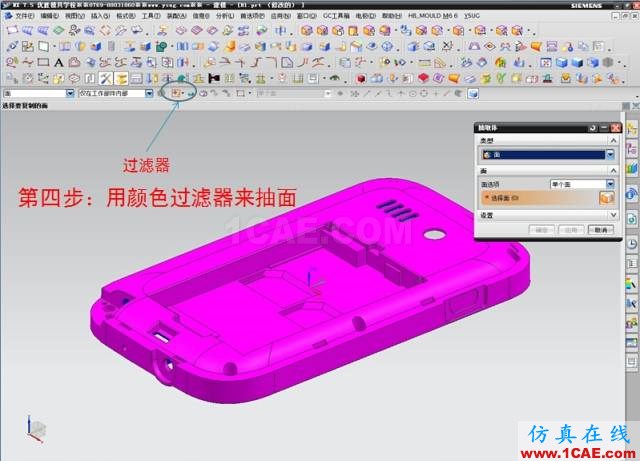

第四步:用顏色過濾器來抽面;

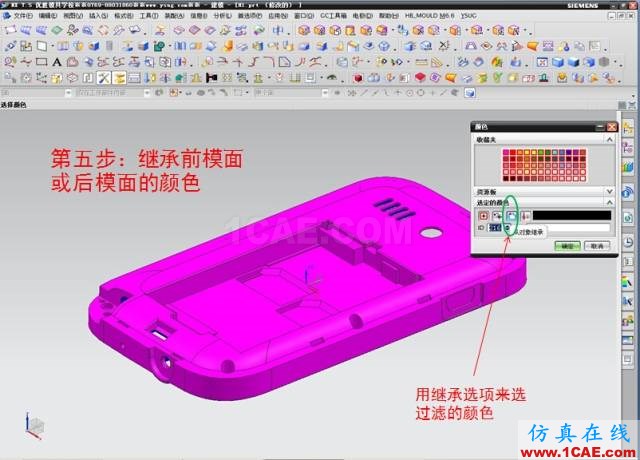

第五步:繼承前模面或后模面的顏色;

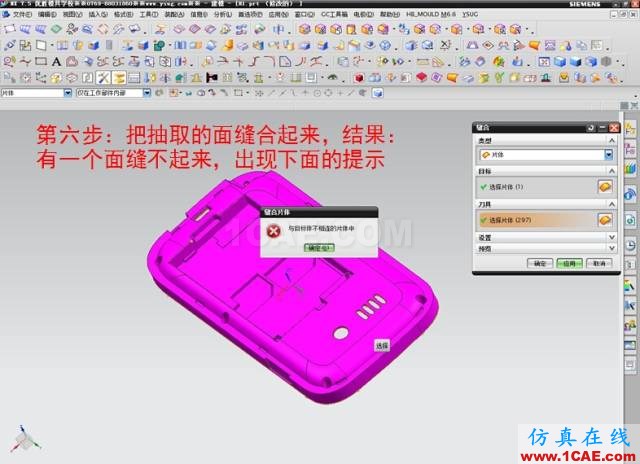

第六步:把抽取的面縫合起來,結果:有一個面縫不起來,出現下面的提示;

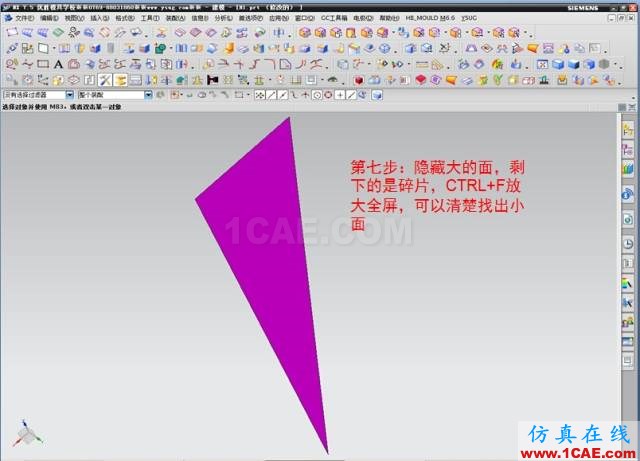

第七步:隱藏大的面,剩下的是碎片,CTRL+F放大全屏,可以清楚找出小面;

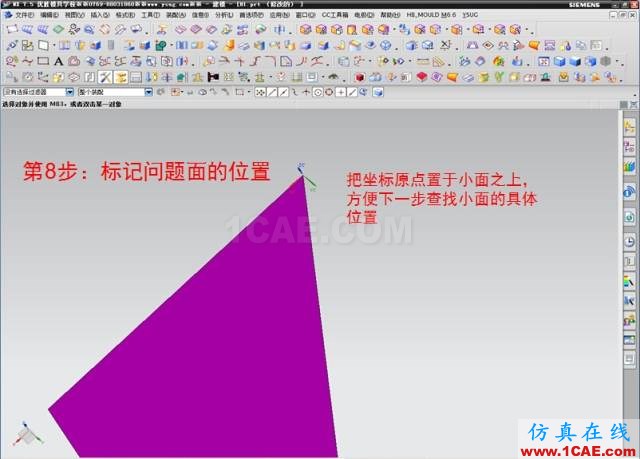

第八步:標記問題面的位置;

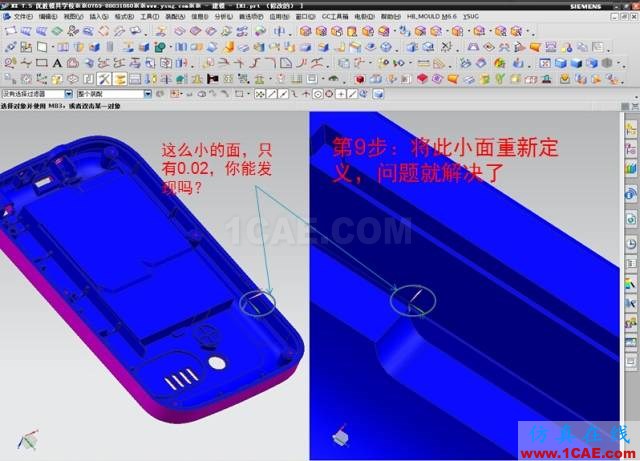

第九步:將此小面重新定義,問題就解決了。
