模具達人：解剖一下”彎管圓弧“抽芯模具的設計

2017-04-09  by:CAE仿真在線  來源:互聯網


彎管大家都知道有點難度

如果并且還帶圓弧呢?

這個模具是不是更難呢?

今天模具達人帶你領略一下

先來看一下產品圖

模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug設計圖片1

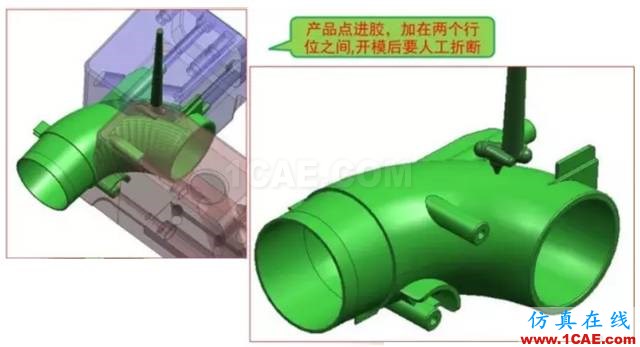

產品點進膠



模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug設計圖片2

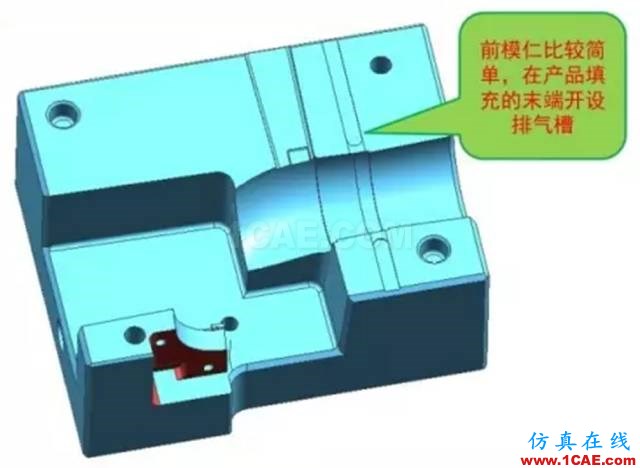

前模仁其實并不難




模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug設計技術圖片3

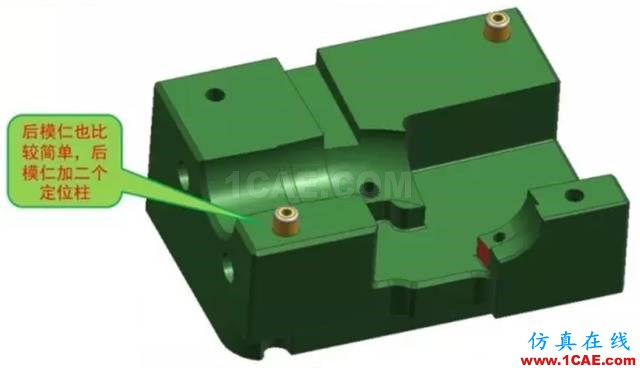

后模仁加二個定位柱




模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug設計技術圖片4

后模第二位圖




模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug設計技術圖片5

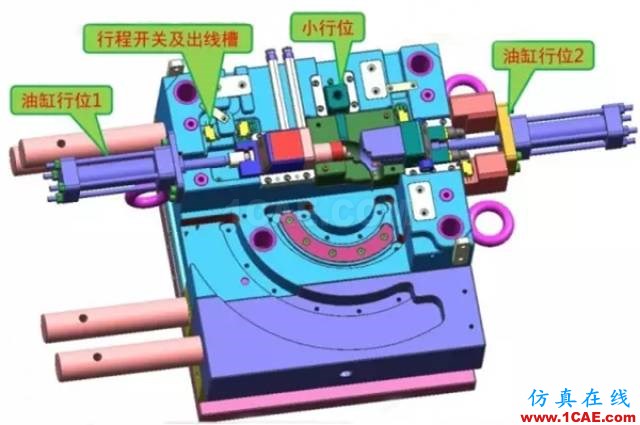

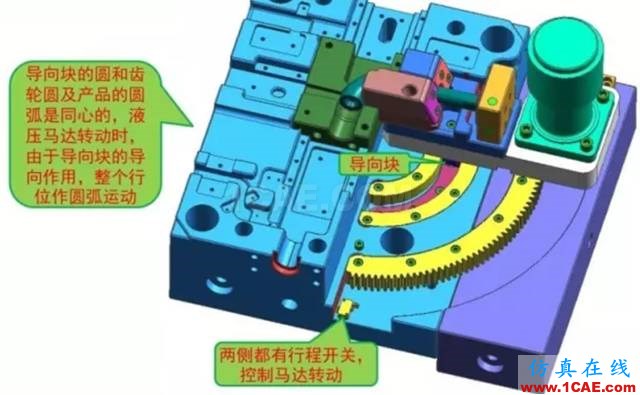

彎管抽芯圖示


▼

模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug設計技術圖片6
模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug模具設計技術圖片7

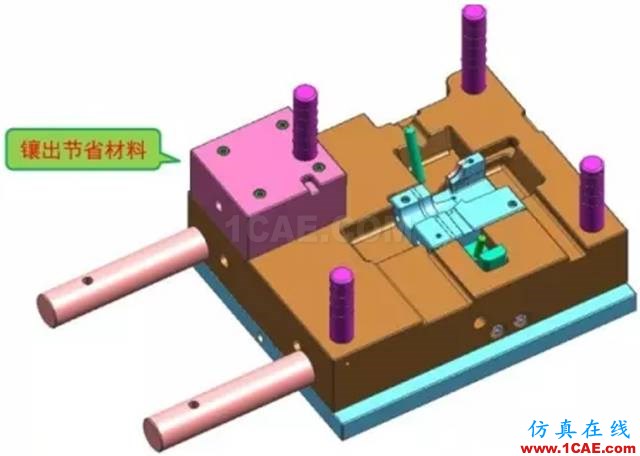

整個前模出來了

模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug模具設計技術圖片8

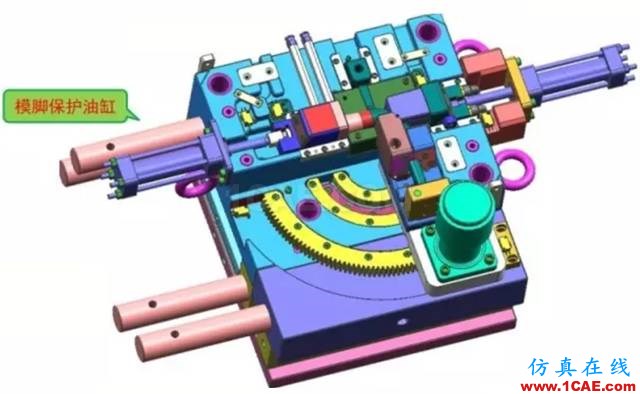

整體后模具圖




模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug模具設計技術圖片9

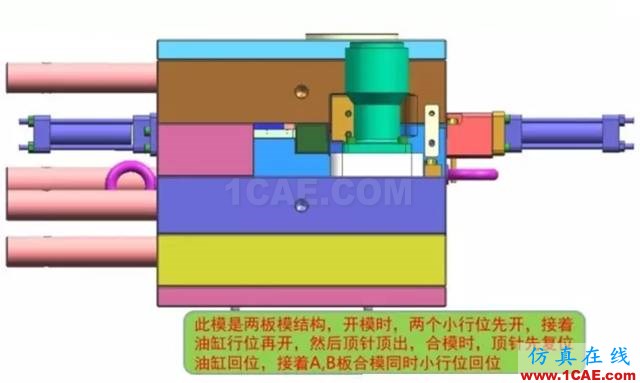

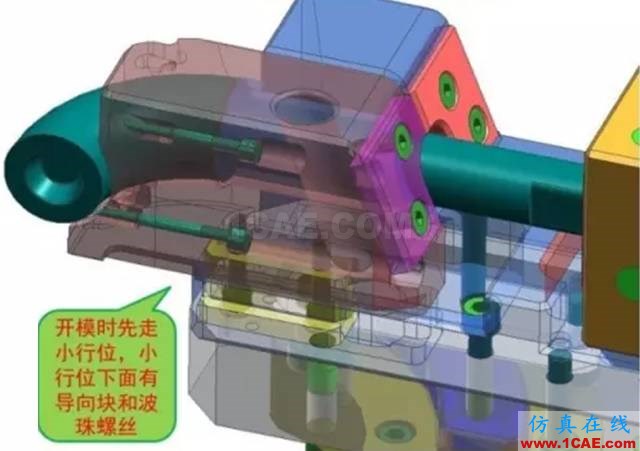

最后講解一下順序

模具達人：解剖一下”彎管圓弧“抽芯模具的設計ug設計教程圖片10
