UG-NX：滑塊機構的運動仿真講解——旋轉副，滑動副

2017-02-25  by:CAE仿真在線  來源:互聯網

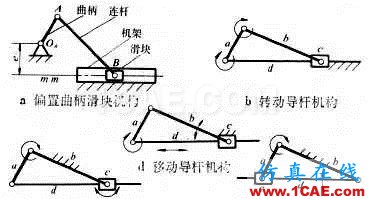

何謂滑塊機構

用曲柄和滑塊來實現轉動和移動相互轉換的平面連桿機構,也稱曲柄連桿機構。曲柄滑塊機構中與機架構成移動副的構件為滑塊。

曲柄滑塊機構廣泛應用于往復活塞式發動機、壓縮機、沖床等的主機構中,把往復移動轉換為不整周或整周的回轉運動;壓縮機、沖床以曲柄為主動件,把整周轉動轉換為往復移動。偏置曲柄滑塊機構的滑塊具有急回特性,鋸床就是利用這一特性來達到鋸條的慢進和空程急回的目的。

下面讓我們來學習如何用UG來做四連桿機構的運動仿真吧

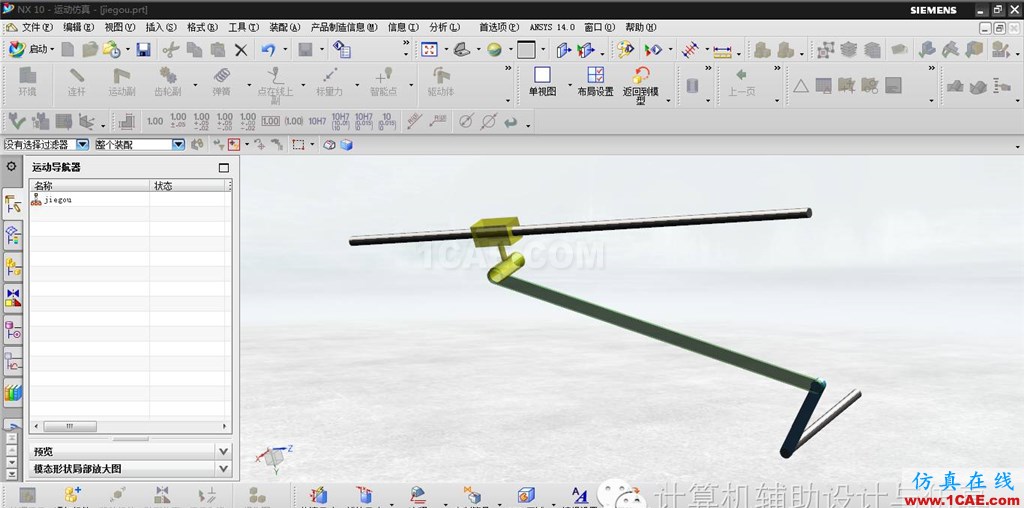

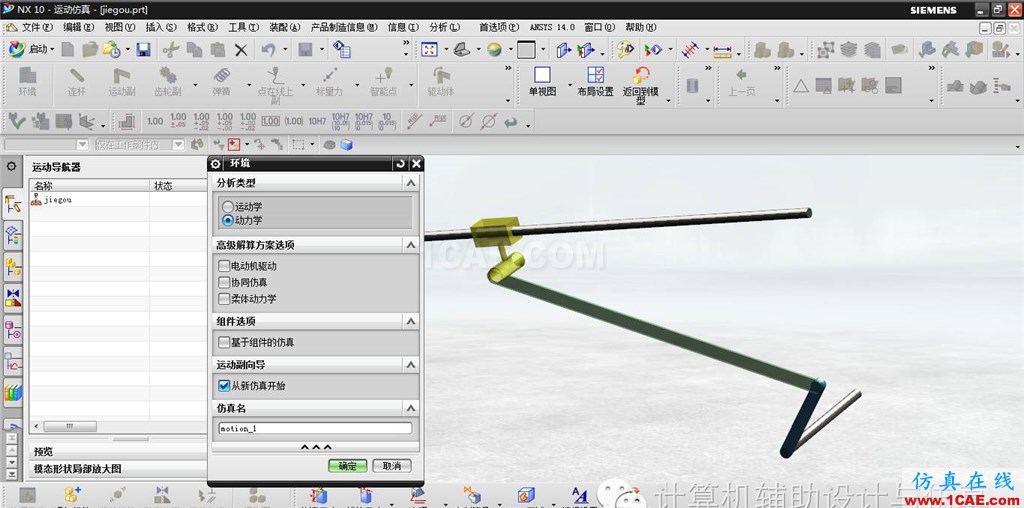

一 打開模型進入運動仿真模塊

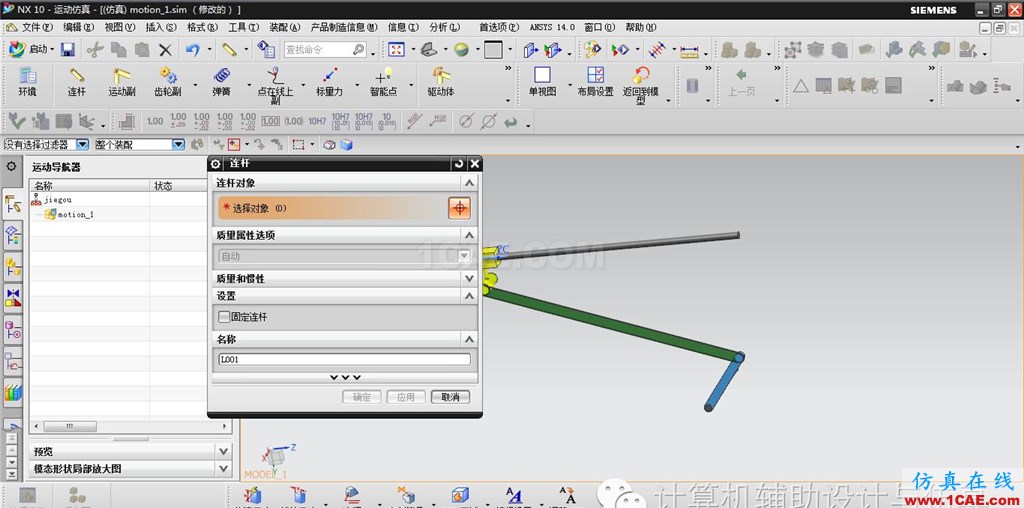

二 設置連桿

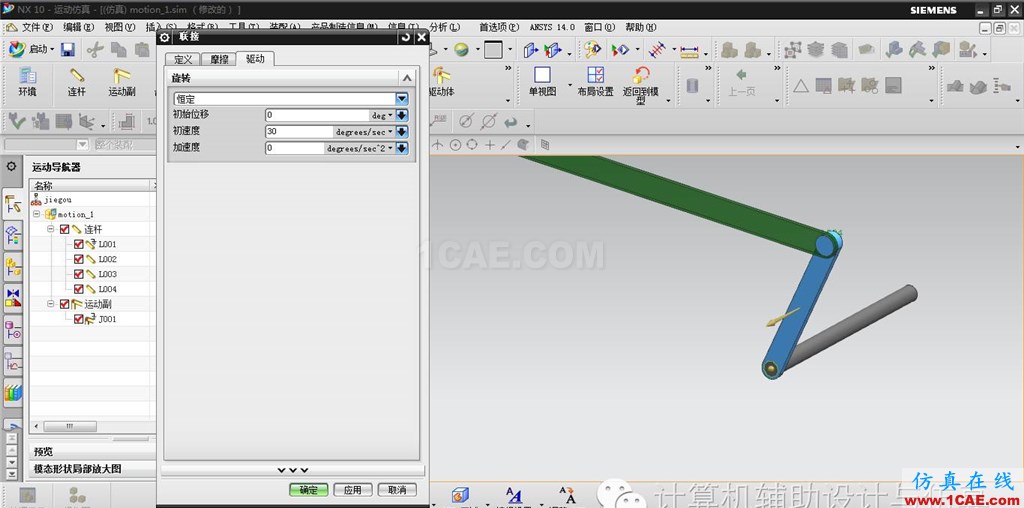

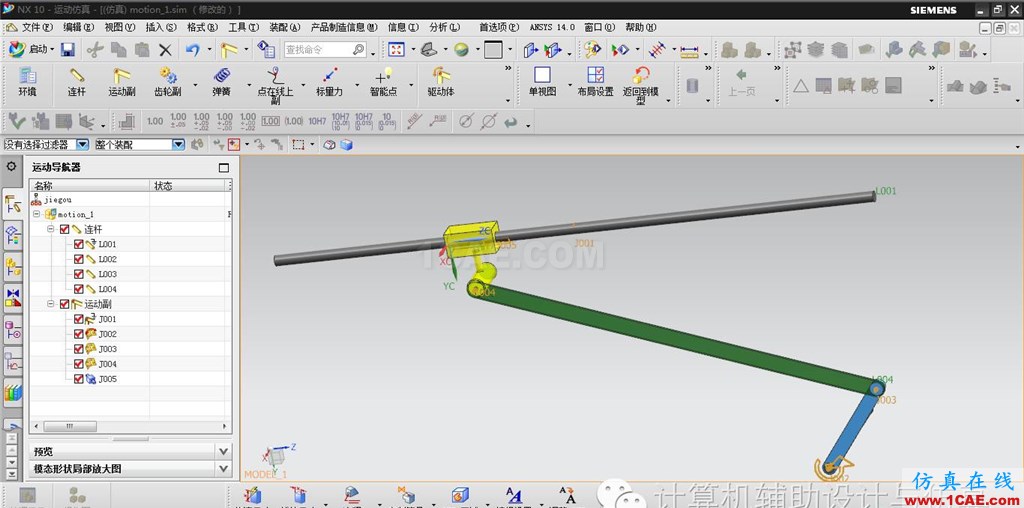

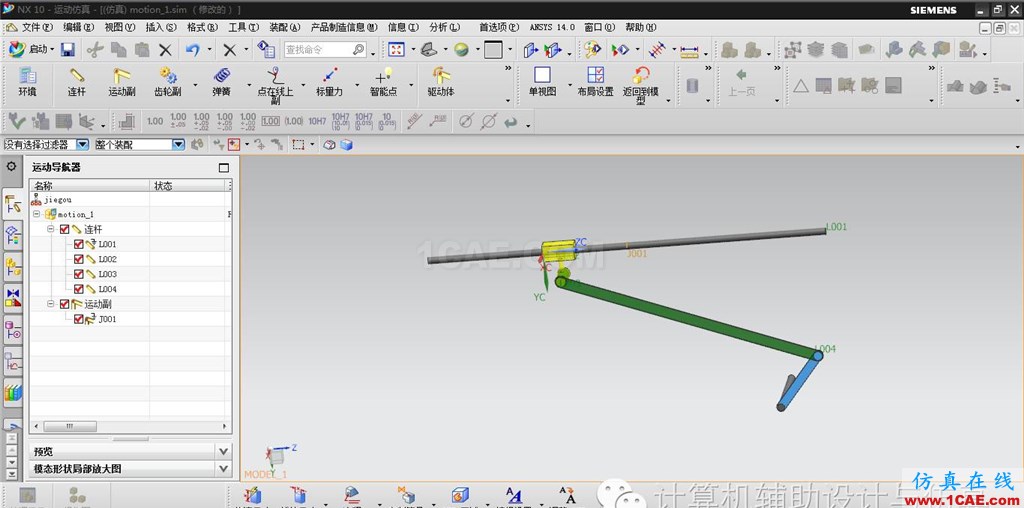

三 設置旋轉副添加驅動

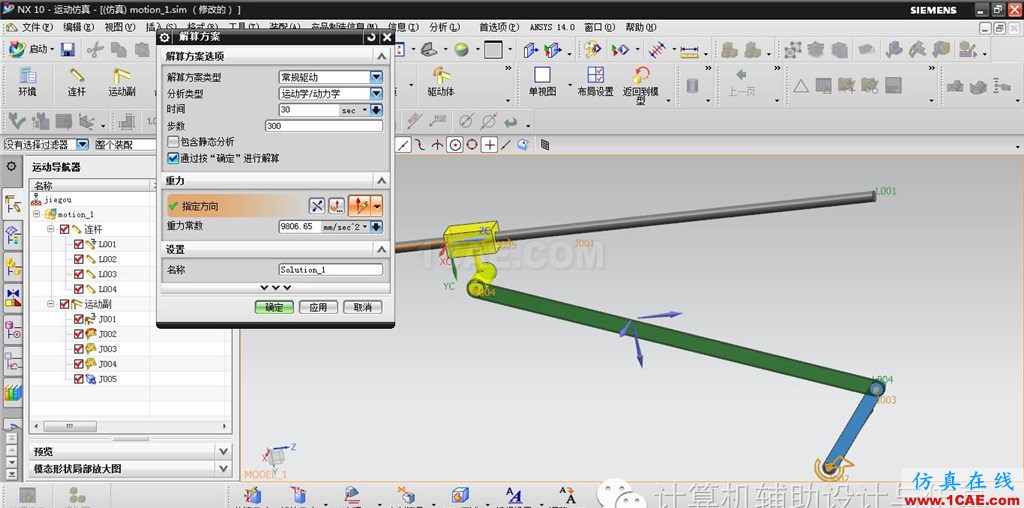

四 設置解算方案并求解

下面是視頻演示小白可以好好學習下
