UG-NX案例：在重力作用下小球沿滑軌運動——點在線上副

2017-02-25  by:CAE仿真在線  來源:互聯網

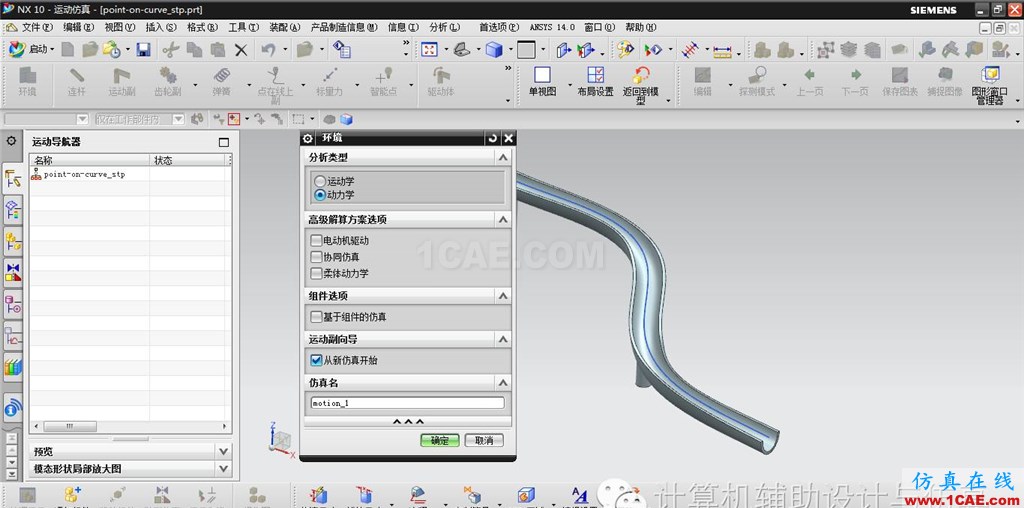

進入運動仿真模塊新建運動仿真

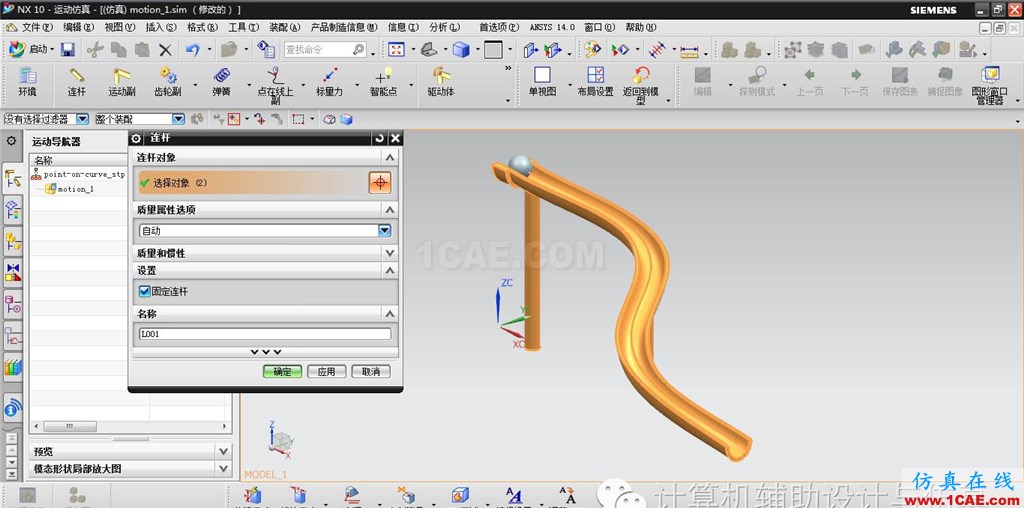

設置連桿

注意:軌道與滑軌線為一個連桿都是固定連桿

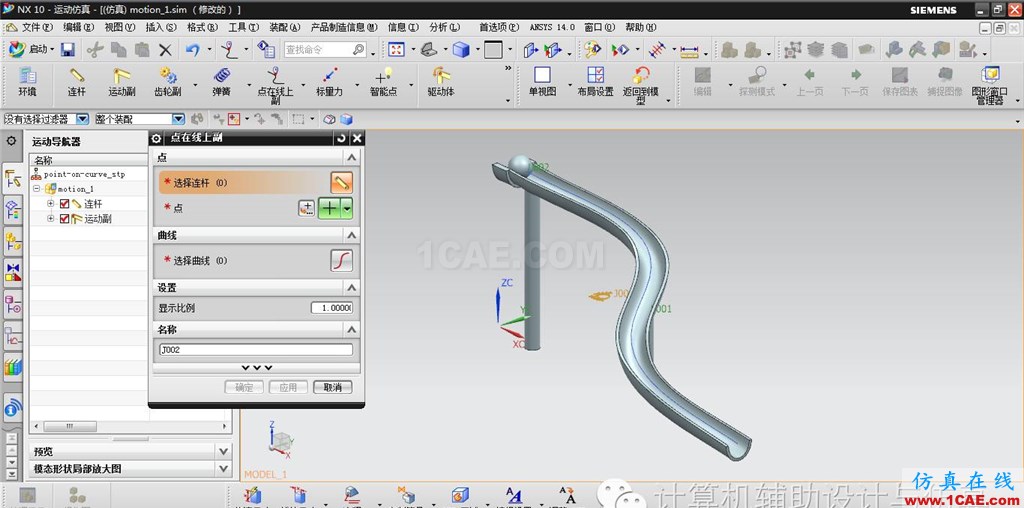

設置點在線上副

注意:點為小球的球心,線為軌道線

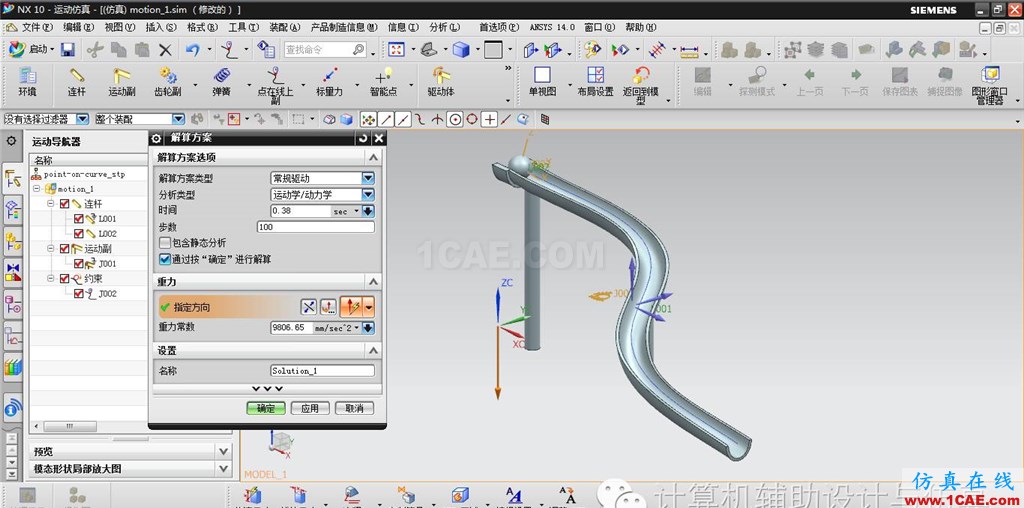

設置解算方案求解并播放

這樣就做好了怎么樣很簡單吧,約束副在運動仿真中可以起到重要作用。所以一定要多加練習。如果還有問題可以看著下面的視頻一塊學習。
