如下圖所示,這是ug通過斜率分析得到的顏色面。

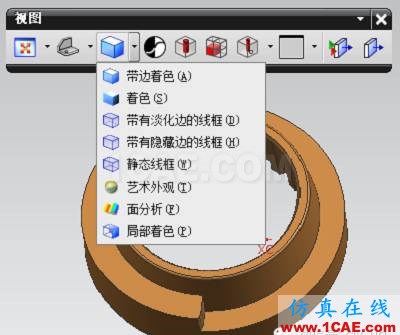

假如我們要把顏色面去除掉,一般情況下,大家多會認為通過修改顯示方式去掉顏色面。

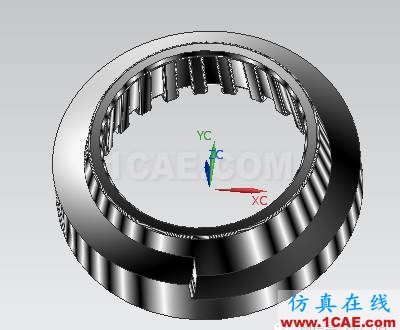

那么這個時候我們是去除了顏色面,但是我們再次點擊面分析顯示或者斜率分析的時候,產品的顏色面它還是自動會出現,也就是說它沒有真正意義上去除掉,而且,我們有時候再次通過ug拔模分析會出現花面的情況,如下圖。

反復通過修改顯示方式,它就是存在,那么我們?nèi)绾尾拍苷嬲饬x上去除掉呢?

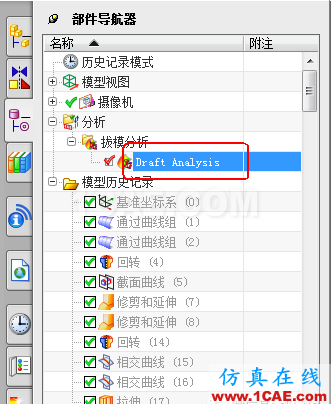

首先我們來刪掉拔模分析,它可以通過ug8.0部件導航器那分析菜單右建刪除掉!

這個時候我們就把兩次分析重合的花面去除掉了,剩下就是斜率分析的顏色面了。

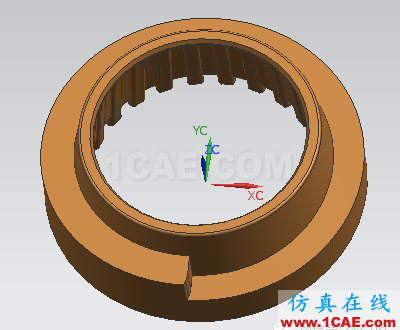

那么剩下斜率分析的顏色面,其實我們可以這樣刪除,再次點擊斜率分析的命令,按住shift鍵,同時框選產品面,按確定。這個時候我們就最終刪除掉了斜率分析的顏色面了,得到原始顏色產品面。

這樣我們也可以延伸出面反射分析斑馬紋也可以用這種方法去除掉。

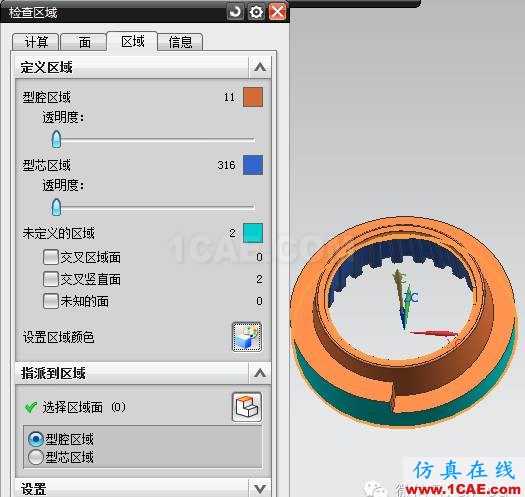

那么產品通過ug塑模部件驗證得到顏色面呢?如何恢復呢?

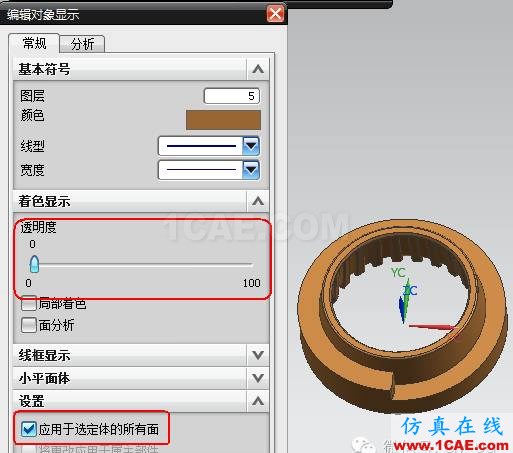

這個其實我們可以通過編輯對象修改顏色面就可以了。

那么講到這里,大家可以看到編輯對象顯示那里有個面分析選項,通過這個選項其實我們也可以修改斜率分析和面反射分析產生的顏色面的。大家可以自己試下。
