開粗雖然方法單一,但也有其技巧,很多人認為,UG的開粗沒有PM CIM等好用,但是掌握一定的技巧仍然是必要的,現對平日積累的一些經驗作一介紹,歡迎共同討論

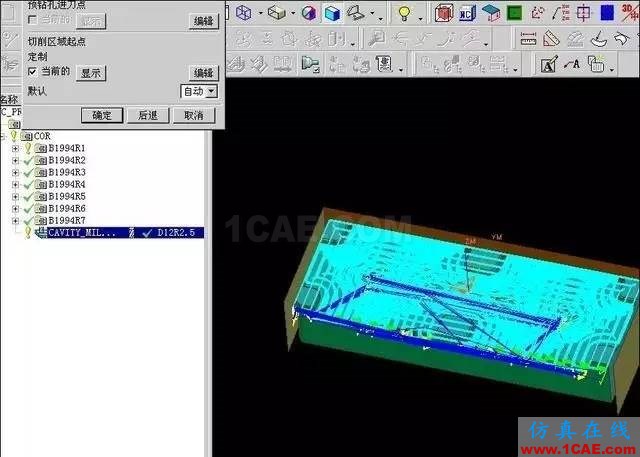

一般來講,UG開粗優先使用跟隨部件,但是此方式跳刀多,刀路看起來實在扎眼。不過利用干涉面可以很好解決這個問題沒有干涉面的刀路。

設置了干涉面的刀路,干涉面距離毛坯一個刀半徑左右,高度略高于一個刀底R值。

關于單刀銑(profile)雖然和等高刀路相似,但二者也有區別。特別是等高帶開粗時,除非很有把握時才用等高,但用profile更保險。

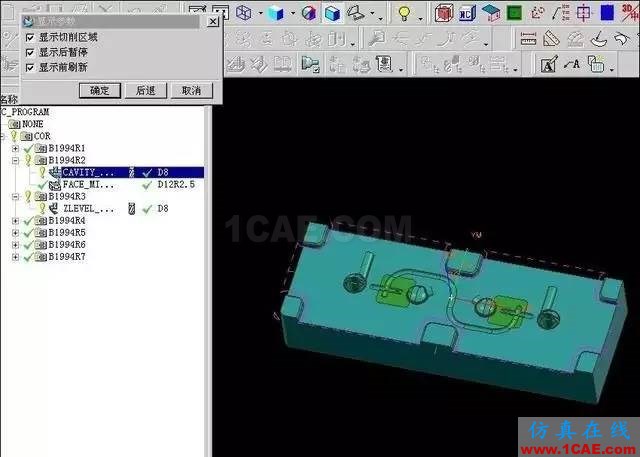

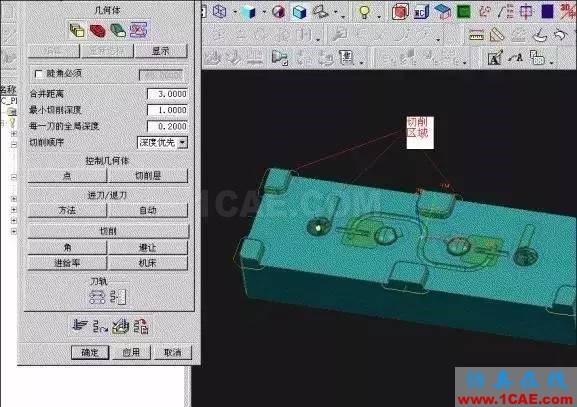

一個概念:等高是精加工刀路圖示為2種刀路計算的切削區域想想看,如果在等高刀路中,若切削區域之間還有殘料相連,可能會發生什么后果?當然此例用等高做中加工更合理。

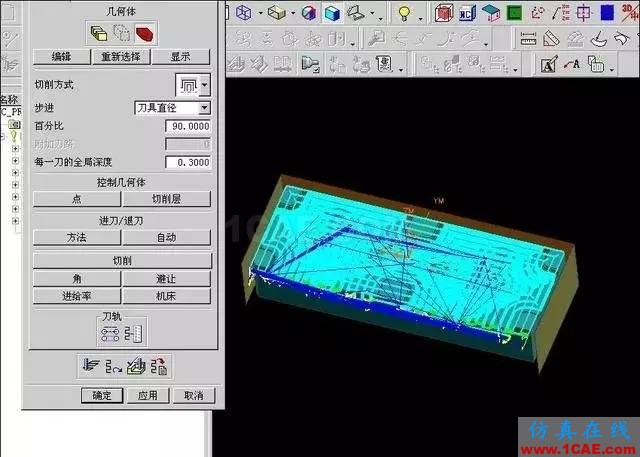

為減少跳刀,盡量指定一些進刀刀點。相對默認進刀,刀路明顯好看一些,合理一些,比較一下3樓未指定進刀點的方式,下圖為指定進刀點。
