UG快速畫牛角潛水進膠的絕招

2016-11-07  by:CAE仿真在線  來源:互聯網

在模具設計當中,進膠類型最難畫得就是牛角潛水進膠,很多新手用UG軟件都畫不出來,不知道從哪里入手。如果2D畫好牛角進膠后,可以將2D圖導入UG里面,通過2D的線條掃掠可以畫得出來,那沒有2D圖怎么辦?這里分享一種UG畫牛角潛水進膠的方法。

1. 首先進入草圖模塊繪制出流道和牛角進膠的中心線,牛角進膠的中心線半徑是R7.5mm,如圖所示:

2. 用管道的命令創建直徑6mm的 分流道,頭部偏置3mm,且倒圓角,如圖所示:

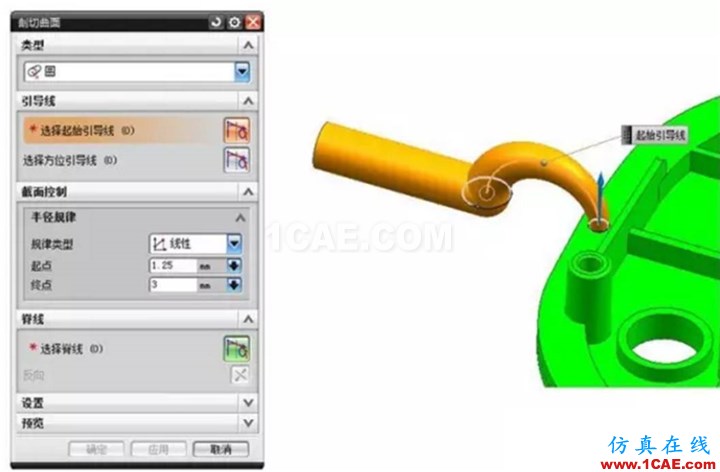

3. 插入—網格曲面—截面—由圓創建截面,彈出一個剖切曲面對話框,類型選擇“圓”,規律類型選擇“線性”,設置好參數,引導線和脊線都選擇牛角進膠的中心線,結果如圖所示:

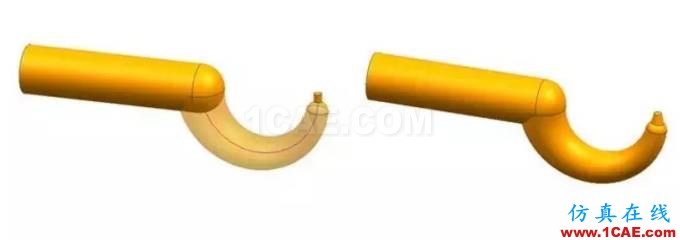

4.創建澆口,先將牛角的口部到R1.25的圓角,在澆口的位置創建直徑1mm,高度1mm的圓柱,并且拔模15°,求和起來,結果如圖所示:
