1簡介

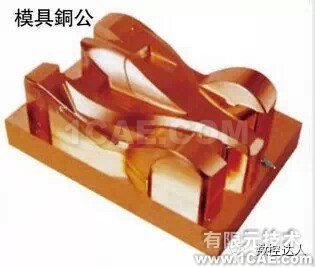

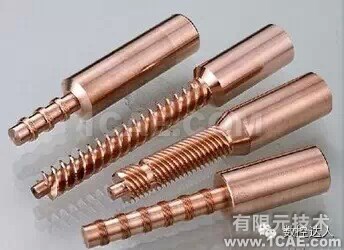

在模具加工中,用于模具加工的方法有很多種,如銑床加工、磨床加工、加工中心加工、線切割加工、車床加工還有就是火花機的放電加工等等加工方法。銅公是火花機放電加工用的電極,用銅公作為電極的火花機放電加工,主要用于模具的型腔加工,也就是模具的核心關鍵部位。
2銅公電極的分類
紫銅
紫銅來源廣泛,具有良好的導電性,在較困難的條件下也能穩定加工,不容易產生電弧,加工損耗小;可獲得較高的精度,采用精細加工能達到優于Ra1.25μm的表面粗糙度。加工過程可保持尖銳的棱角、細致的形狀。不足之處:機械加工性能不如石墨,磨削困難;機械強度低,不利于加工中的裝夾、校正和維持較長時間的穩定加工;比重大,即增加了加工進給系統的負擔,提高了對系統的要求,也不利于電極的安裝、校正。
石墨
與紫銅電極相比的優點是:電極損耗小,粗加工時為紫銅的1/5~1/3;加工速度快,約為紫銅的1.5~3倍;機械加工性能好,切削阻抗為紫銅的1/4;加工效率為紫銅的2倍;比重輕,為紫銅的1/5,可用于大型電極;耐高溫,熱膨脹系數低,約為紫銅的1/4。不足之處:有脆性(在工作液中浸泡可減少脆性),易損壞;容易產生電弧燒傷現象;精加工損耗大,表面粗糙度只能達到Ra2.5μm;不易做成薄片和尖棱。
銅鎢和銀鎢合金
銅鎢電極因其有銅的高熱導率、低損耗率、低熱膨脹性和鎢的高熔點,廣泛應用于模具鋼和碳化鎢工件以及精密加工。銅鎢和銀鎢合金的被切削性相當,加工穩定性好,電極損耗小,但價格貴,大約分別是銅的40倍、100倍。
黃銅
黃銅電極損耗大,加工速度也比紫銅慢,但放電時短路少,加工穩定。目前在火花機成形加工中一般不使用黃銅電極,但低速走絲線切割加工中仍使用。
鋼
鋼作為電極材料,機械加工性好,但加工穩定性較差,在鋼沖模等加工中,加工速度為紫銅的1/3~1/2,電極損耗比為15%~20%,不能實現低損耗。
電極材料的基本要求
歸納以上常見電極材料的應用特性,電火花加工電極材料應具備以下基本性能要求:
1:高熔點,工具電極材料的熔點越高,電極損耗相對越小。
2:良好的導熱性,可使放電產生的熱量快速擴散,使加工介質的絕緣性能快速恢復,抑制拉弧燒傷現象的產生。
3:良好的導電性,易于產生電離,滿足放電基本條件。
4: 較低的熱膨脹系數,在電火花加工過程中,電極尺寸能保持穩定,確保加工精度。
5:良好的力學性能,易于加工和具有較好的變形抗力。
