1. 正向造型法對大多CAD軟件來說,逆向造型和正向造型并沒有本質的區別,唯一的不同是數據來源不同。所以對于一些特定類型的造型,可以考慮用正向造型的方法來實現的。如下圖的點云(已轉成stl),是nokia858手機的上殼,相對來說形狀是比較規則的,并且主要的幾個面構成也是比較直觀的,所以適合用正向造型的方法來進行。

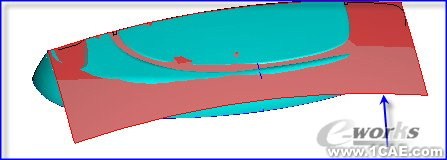

首先,我們在開始造型之前,應該進行仔細的分析,想像出各個面的主要構成方法以及過渡的可能方式,這樣我們才能做到有的放矢。首先整體形狀是有一個圍側面(1)和頂面(7)以及一個類圓角面(2)構成,對于側面(1),在造形之前我們可以猜測它是掃出的或是混成的。對于類似這樣頂面(7),我一般強烈傾向于掃出面,對于(2),一般用圓角搞定沒問題(注意必要的時候切換成conic類型的圓角以更擬合實際情況)。
然后看局部和過度,(3)的面初步猜測應該是頂面offset一定的距離生成,至于是否有呆后面的驗證。(5)面仔細觀查會發現和頂面并非一個面,所以需要另一個掃出面來擬合。(6)面比較難點,是個典型的過度,從頂部的級差過度到側面的消失,在目前來看可能的做法是作消失面,或者倒圓角(是否覺得不可思議?這里的判斷需要建立在想像和經驗上)。后面你會看到這個看似復雜的過度居然真的就可以用圓角搞定。(4)面什么難度,兩個軌跡的可變掃出就可以輕松搞定。下面我們就開始動手了。不管形狀如何,我想分型輪廓線應該是我們的工作的第一步。所以我們先作分型面,對于這個實體來說,分型面比較簡單就是一個圓弧拉伸面。
然后用投影到分型面的方法來創建分型輪廓線,注意在草繪的時候利用已有的點云作參考。。。目測就行啦。

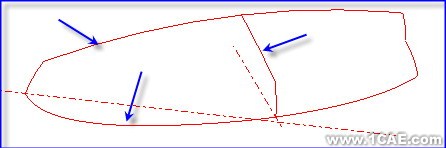

接著創建分中的脊線。注意這時候應該刻意把類圓角面部分去掉,也就是草繪成尖角的,這樣可以最后再作類圓角面以簡化構建工作。并且草繪最好由盡量少的簡單元素構成,比如圓弧和spline通常是比較好的選擇。注意兩個側面最好是類似的構成,在這里都是用一個圓弧構成。如下圖所示

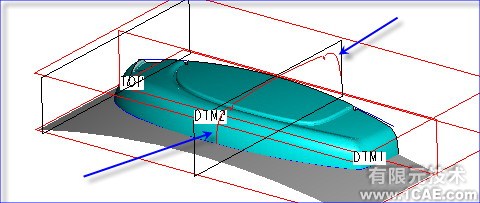

對于另一個方向的脊線,因為沒有明顯的對稱性,創建的位置就有點考究了,通常建議在一些特殊的位置創建,比如最高點(這點的向量必然符合正交性的)。如下圖我們作一個通過脊線的最高點的基準面。然后用這個基準面到restyle下和點云相交出一條線作參考。

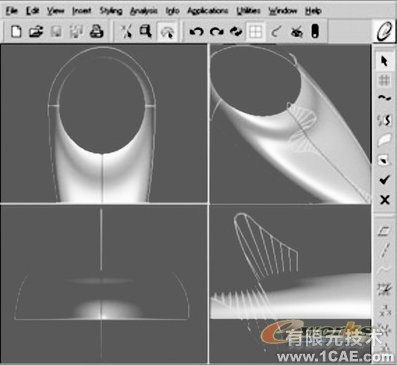

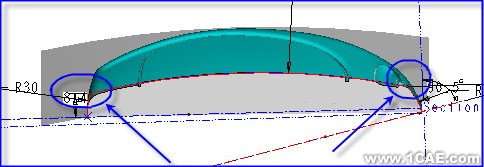

借助于上一步的參考線,我們可以方便的創建出另一條脊線,同樣的這條脊線也盡量用少而簡單的元素構成并且去掉類圓角部分。側面也用一條圓弧構成。目的自然也是為了圍側面創建的規則性。
這樣,我們就已經創建出了三條主干輪廓了。

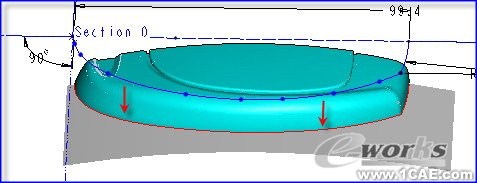

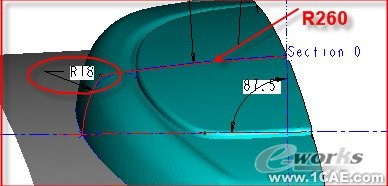

我們創建的原則是簡單先行,在這些面中,顯然頂面是最簡單的,我們先來試試用可變掃出的結果如何。這個掃出面就用主脊線作軌跡,R260的圓弧作截面進行掃出,這樣就可以和上步創建的頂截面相吻合。
