搜索技能丨Creo 工程圖打印偏移問題解決大法！
2016-12-31 by:CAE仿真在線 來源:互聯網
相信很多同學在CREO打印工程圖的時候都碰到過偏移的問題,
那么針對這一問題淺談一下我個人的解決方法!以供參考,
PS:我可不會告訴你我是浪費公司幾十張A4紙一張一張打印才試出來的
第一種解決方法:
思路:通過工程圖模板校正打印偏移量
定制自己的工程圖模板,圖紙邊框如下圖所示設置
A3、A2圖紙具體偏移量沒有去研究,不過這種方式不太理想,那來看第二種通用解決方法;
第二種解決方法:
思路:打印圖紙的時候設置縮放比例為0.94
如果每張工程圖打印的時候都需要手工設置打印比例的話那么工作量就非常大了,所以我們需要通過配置文件來控制打印時候的參數,詳細設置方法請看下面的圖片

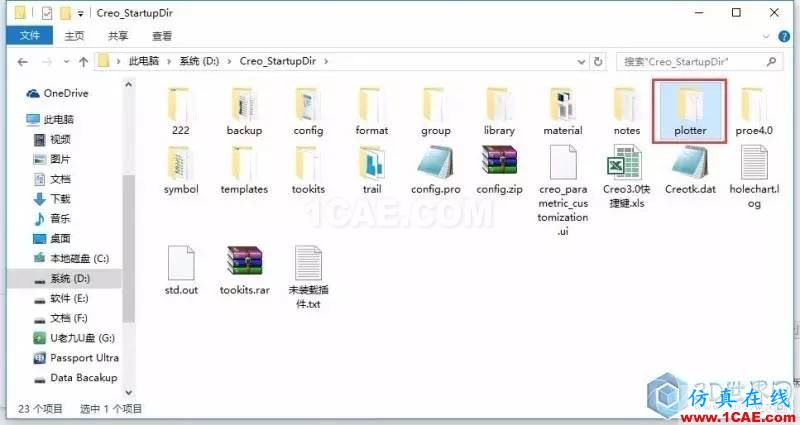

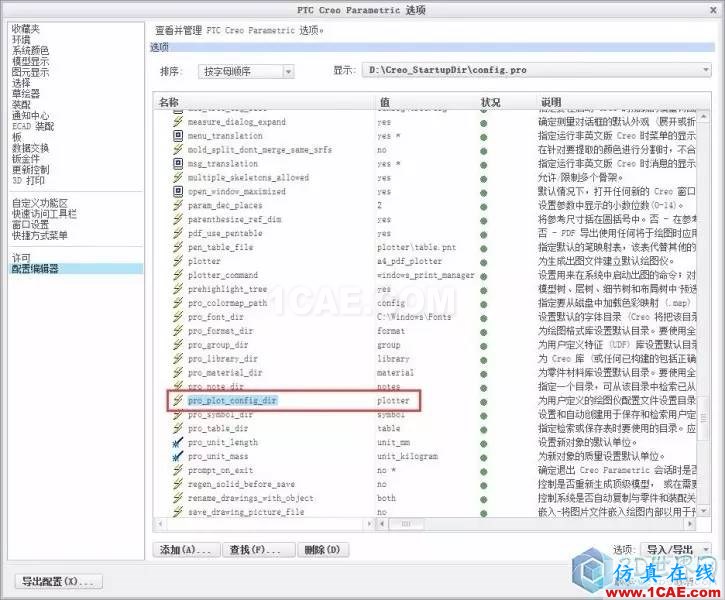

第一步:設置打印機配置文件路徑

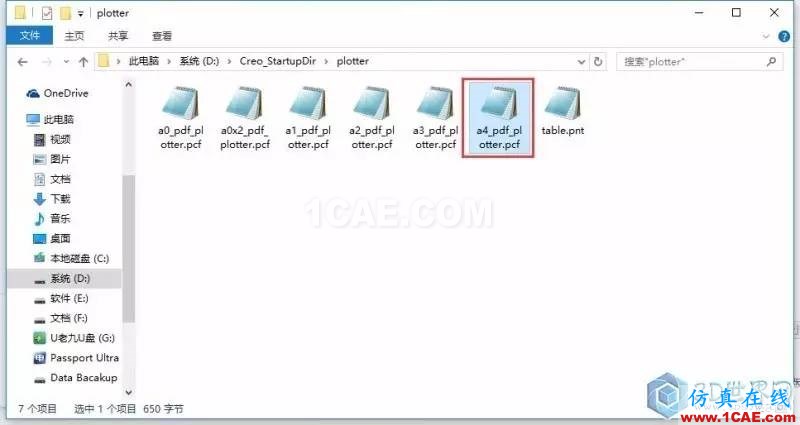

第一步設置默認打印機配置文件

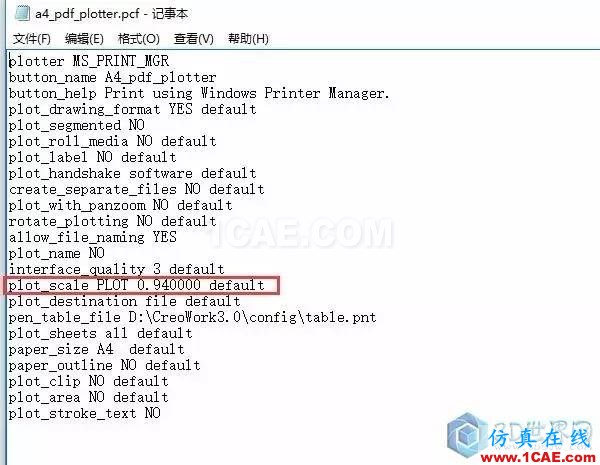

第三步:設置打印機打印比例
