如果我們知道一個四方零件的底面積和體積,在Creo軟件中如何求出零件的長、寬、高?下面我們以一個四方體特征為例做一個詳細的講解:

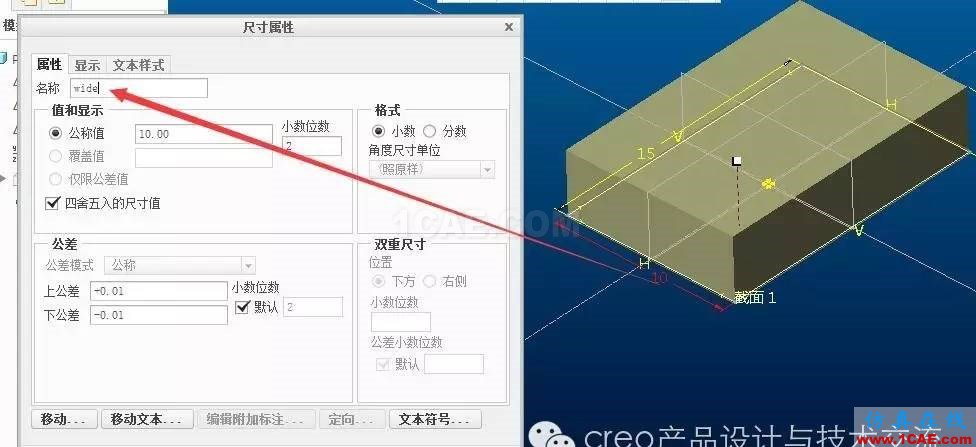

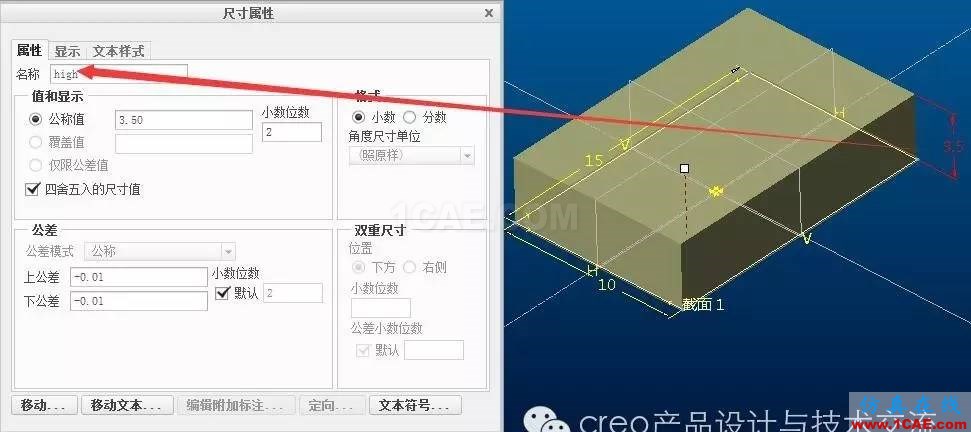

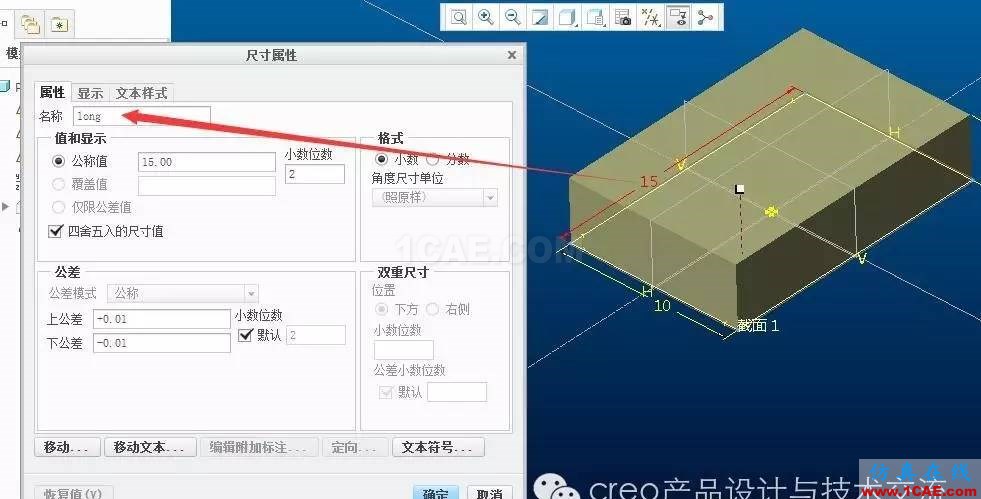

2. 雙擊零件,把鼠標左鍵選中尺寸,然后右鍵選擇尺寸,把長方體的長、寬、高三個尺寸d1,d2,d3,尺寸名稱分別改成long、wide、high如下圖:

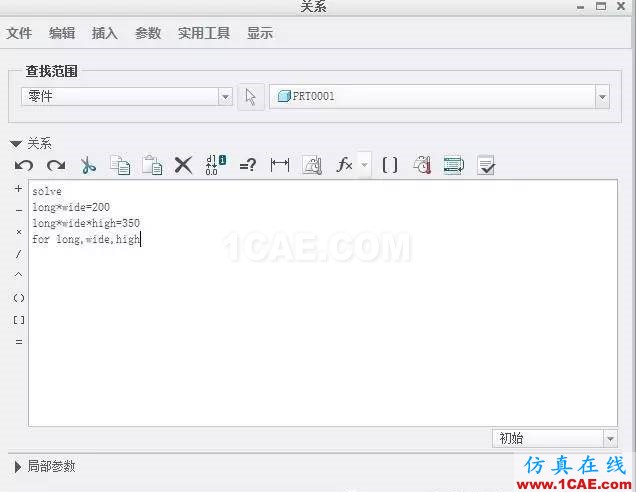

3. 如果我們對現在的長方體底面積定義為200mm2,體積定義為350mm3,這時候我們要用到solve語句,是求解的意思,然后在關系里面輸入:
Solve
Long*wide=200
Long*wide*high=350
For long,wide,high
如下圖所示:
4. 以上就是solve方程講解的內容,不懂得可以看下面的視頻,視頻講解的非常詳細,希望對大家有幫助,謝謝!
