proe野火版3.0中使用組件關系控制組件尺寸

2013-05-24 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

組件關系可用于在組件級別、子組件元件級別和零件級別控制幾何。組件關系的作用方式與零件關系相似。在組件關系中,必須指定包含要由組件關系控制的尺寸的元件。在組件級別控制零件幾何允許組件設計意圖向下傳播到組件的元件。

PTC 來源:PTC
關鍵字:CAD技巧 proeNGINEER Wildfire 組件關系

組件關系可用于在組件級別、子組件元件級別和零件級別控制幾何。組件關系的作用方式與零件關系相似。在組件關系中,必須指定包含要由組件關系控制的尺寸的元件。在組件級別控制零件幾何允許組件設計意圖向下傳播到組件的元件。

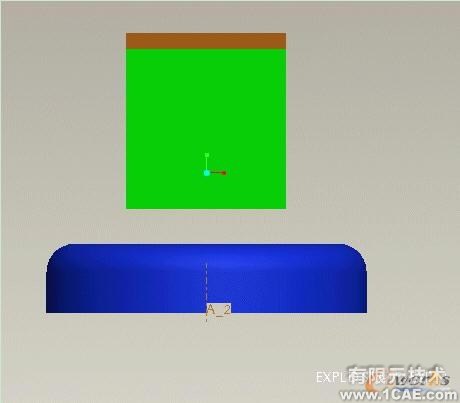

本例使用圖 1中所示的組件 desk_lamp.asm。

proe野火版3.0中使用組件關系控制組件尺寸+學習資料圖片1
圖1

此組件是通過使用基準框架模型創建的。此組件的基準框架由四條在組件級別創建的基準曲線組成。相對于這四條組件基準曲線,裝配四個 arm.prt 元件。此組件的設計意圖是:

使四條基準曲線具有相同長度
使 arm.prt 元件比它要裝配到的基準曲線長指定的長度

在燈臂的角度變化時更新彈簧的長度。

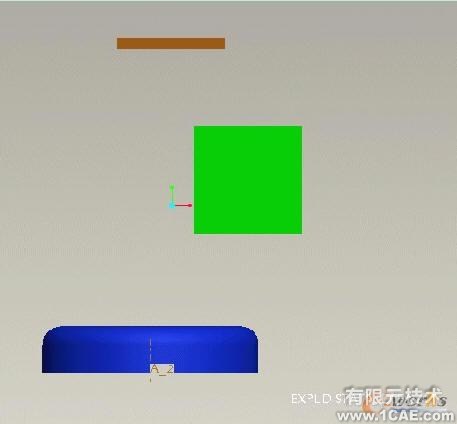

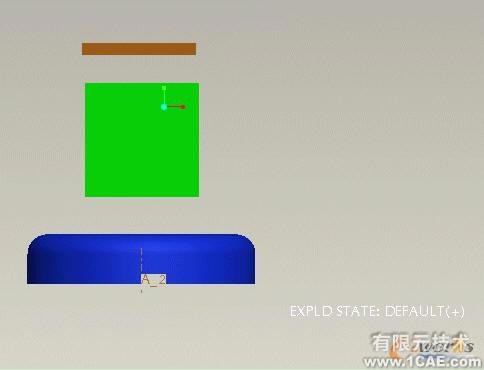

圖 2和圖 3顯示了需控制以保持組件設計意圖的特征的符號尺寸

proe野火版3.0中使用組件關系控制組件尺寸+學習資料圖片2
圖2

proe野火版3.0中使用組件關系控制組件尺寸+學習資料圖片3
圖3

顯示這些尺寸的方法是,單擊“工具”>“關系”,然后選擇組件或組件元件中所要的特征。

在這些圖形中,選擇了主組件中的四個曲線特征

在“關系”對話框中,單擊“實用工具”>“切換尺寸”,將尺寸從其符號表示形式切換為其數字表示形式

在組件模式中,如果顯示的尺寸其尺寸類型切換為符號,則這些尺寸將帶有以下注釋:

“DIM_SYM:SESSION_ID”

DIM_SYM 是尺寸的符號,而 COMP_SYM 是尺寸所屬元件的符號數字。在以上圖形中,“d18:1”、“d19:1”、“d24:1”和“d25:1”是為四條組件基準曲線的長度顯示的符號尺寸,而“d62:2”和“d78:2”和“d64:2”是專為 arm.prt 元件顯示的符號尺寸

注意:替換頂級組件中的某個元件時,如果是用此元件的一個族表實例來替換它,則對于通過元件尺寸驅動頂級組件特征的關系而言,階非在該關系中使用此元件的 ID,否則它將不起作用。使用這種方法時,符號尺寸看起來將類似于“d62:cid_79”。找到此內部元件 ID 的方法是,單擊“信息”>“元件”,選擇組件元件,然后單擊“應用”。

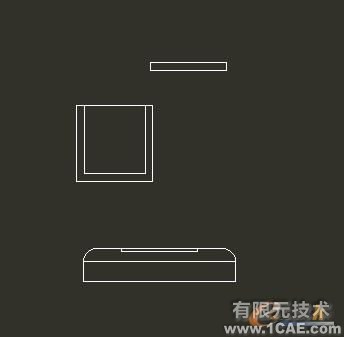

組件關系文件有三個元素:“編碼表”、關系和注釋。編碼表列出了在組件關系中引用的所有元件的元件符號和對應的元件名稱。要打開此表,請在“關系”對話框中單擊“顯示”>“信息”。請參見圖 4

proe野火版3.0中使用組件關系控制組件尺寸+學習資料圖片4
圖4

關系是一些用于驅動幾何的方程。注釋是手動輸入的文本(前面帶有“/*”),用于闡明關系的意圖

在圖5的關系文件中,基準曲線的長度全都設置為等于一個尺寸“d24:1”(如編碼表所示,“:1”對應 desk_lamp.asm 中包含的一個尺寸),這是第一個設計意圖。接著,arm.prt 的長度“D62:2”(:2 對應 arm.prt)設置為等于控制基準曲線的相同尺寸(“D24:1”)加上兩倍到 arm.prt 中的基準平面的距離(“D64:2”)(此長度用于創建燈臂),而 arm.prt 的兩個連接軸孔的距離“d78:2”由曲線長度“d24:1”控制。最后一部分將 spring.prt 的長度設置為等于分析特征

proe野火版3.0中使用組件關系控制組件尺寸+學習資料圖片5
