HFSS如何仿真PIN二極管？

2017-04-18  by:CAE仿真在線  來源:互聯網

PIN二極管是常用的微波元件,主要用于微波線路的開關,當你在HFSS中需要用到PIN時,往往不知道從何下手。

究竟HFSS該如何仿真PIN二極管?

我不得不遺憾的說,要完完整整仿真PIN的性質和能力,現在的軟件還沒有這個能力

比如要分析pin的響應時間,是不可以的,只能做實驗測試得出這個參數。

圖1:pin二極管的主要規格參數

能分析的是,在特定的情況下,PIN的特定表現,即轉換為具體的等效阻抗:

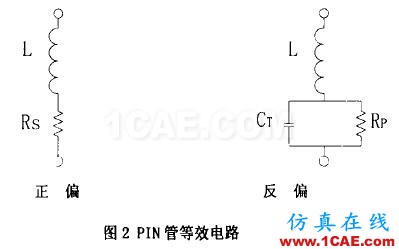

圖2:pin二極管的等效電路

在hfss中就可以使用lumped RLC邊界條件的串聯來達到仿真目的。

圖3:hfss的lumped RLC邊界條件

圖4:lumped RLC邊界條件設置方法

最后,生怕朋友們還不理解,舉個例子:

微波電路中有一個pin原件,那么首先要分析,該原件的目的功能是干什么的?

如果是關的功能,則應該是正向偏置(記住,這是前提分析,在hfss里面是不會有偏置電流的任何信息的),那么就應該采用圖2左邊的正向偏置等效電路,就相當于在你的電路中用兩個lumped RLC代替了這個pin二極管,一個設置L值,一個設置Rs值,并串聯起來,就完全等效了。

到此,你就知道本文開始時所提及的“特定情況”了吧。

如果要深入研究PIN,建議看附件的PDF文獻,寫的很好。

最后告訴大家一個好消息:hfss培訓或項目外包,請找仿真在線。
