搜索HFSS的PCB仿真應用介紹：用HFSS 3D Layout
2017-04-17 by:CAE仿真在線 來源:互聯網
-
HFSS可以用于PCB設計和仿真嗎?
-
HFSS可以用于IC封裝設計和仿真嗎?
-
這是很多電磁仿真分析初學者常常提出的問題,我們的回答是:可以,請用HFSS 3D Layout模塊,專做這兩樣分析的。
-
HFSS 3D Layout包括如下特點
1 提供了全新的EDA風格的操作界面,支持導入所有主流版圖工具的設計項目
2 全新的PHI網格劃分技術,和傳統的HFSS網格相比,效率提升10x+
3 全新的Circuit Port , 只需輕點2次鼠標即可在任意地方設置端口,幫助您擺脫傳統Lumped Port和Wave Port設置的煩惱
4 全新的參數化建模能力,所有的導入的走線,過孔,焊盤等結構均自動支持參數化修改,幫助您迅速找到最優參數組合 -
下面請看關于HFSS 3D Layout的詳細介紹。
-
HFSS 3D Layout界面對于從事分層幾何結構或高速組件(包括片上嵌入式無源組件、IC封裝和PCB互聯等)版圖工作的電子設計人員來說是一個理想選擇。從HFSS2014開始,這類設計可方便地在HFSS電氣版圖環境中進行建模,與此同時還可對所有3D特性進行參數化仿真,如走線厚度和蝕刻以及接合線、焊料凸塊和焊球等。在HFSS 3D Layout版圖界面中使用集成的ANSYS Optimetrics工具可方便地將走線寬度等幾何結構參數進行參數化和優化,大幅提升HFSS在信號完整性方面的應用效率。
-
HFSS 3D Layout界面的特點:
1.仿真設置高度自動化:借助HFSS 3D Layout版圖建模,材料屬性、端口設置和邊界條件都可在版圖界面中自動設置。高級phi網格劃分技術已包含在3D電氣CAD/版圖中。這種專用的網格劃分技術為網格劃分硅襯底、再分配層、電子封裝和印刷電路板進行了優化,可提供難以置信的高速度,同時兼具高可靠性和大容量,能夠滿足復雜結構網格劃分過程的需求。
-
層疊編輯器:
-

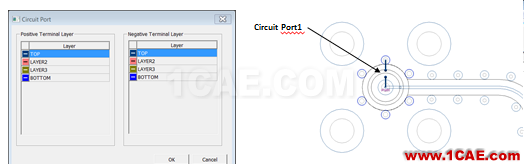

端口設置:
-

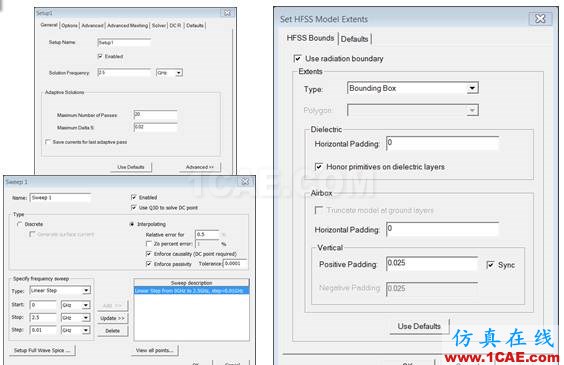

邊界尺寸和求解設置
2.第三方EDA接口更加順暢:在Cadence Design Systems、Mentor Graphics和Zuken中創建的模型可直接導入HFSS,無需額外設置。封裝版圖可以參數化,以進行調校和敏感度計算,從而了解工藝對阻抗變化的影響。界面支持傳統的ECAD基元,如焊盤、跡線、接合線和焊球,為數字和RF工程師提供了新型的尖端解決方案。
3.設計流程上與主流Cadence軟件的高度集成:Cadence軟件的用戶通過HFSS 3-D版圖技術,可直接從Allegro® Package Designer、Allegro PCB Designer、SiP Digital Layout或Virtuoso® Analog Design Environment中設置可在HFSS中進行分析的直接求解型芯片、封裝和PCB仿真。所有必要的HFSS設置步驟(幾何結構和網絡選擇、材料屬性、激勵和邊界條件)都在Cadence軟件中完成,并一鍵傳送到HFSS中求解電磁場和S參數。用戶無需離開Cadence界面。
-

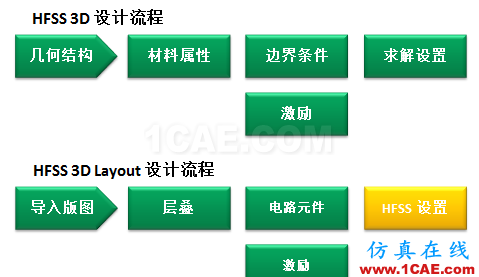

HFSS 3D Layout設計仿真流程:

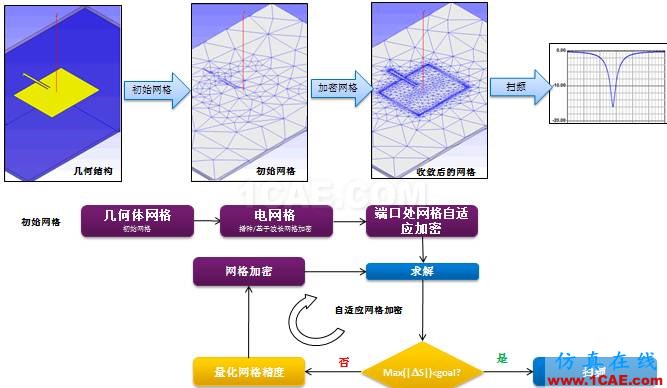

新的HFSS 3D Layout界面在設計流程和仿真流程上與原有的HFSS 3D操作流程保持了一致,在算法和網格技術上采用的都是HFSS經典的FEM頻域求解器。
-
HFSS 3D Layout的主要特點總結:
-
全自動HFSS端口創建和設置;
-
版圖、層疊和焊盤編輯器;
-
參數化設計環境;
-
保留版圖中的跡線特性和網絡信息;
-
層級化設計:芯片–封裝–板;
-
Pin to Pin自動化工具:提供端到端的全通道自動化建模和仿真。
