搜索HFSS布爾操作控制雙邊切割深度
2017-04-05 by:CAE仿真在線 來源:互聯網
1設置全局變量

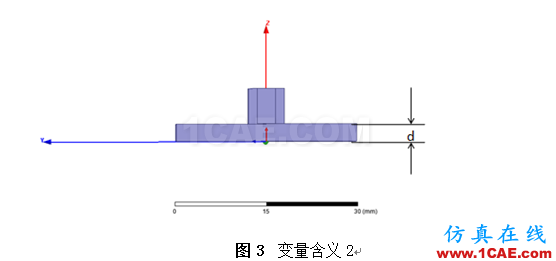

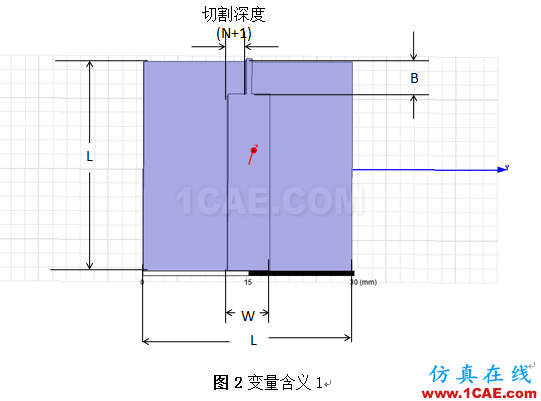

2各變量的含義

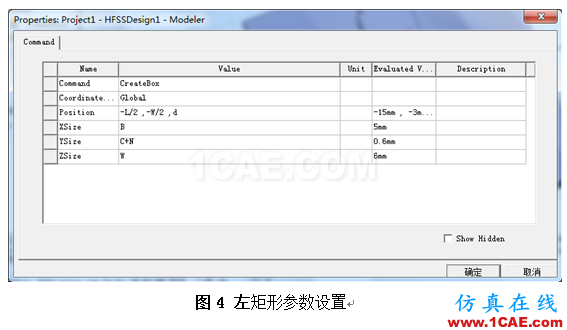

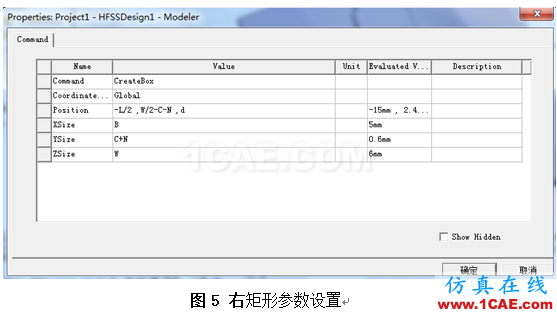

說明:N為控制因子,若C=1,其中切割深度為N+1,在這里C為初始切割矩形的寬度總共為兩個矩形,分別為左矩形和右矩形。其中左矩形只需要控制Y Size即可右矩形既要控制Y Size還要控制Y position。
4 總結
切割的深度是和位置有關的,對于左矩形來說僅僅改變Y Size,但對右矩形來說要改變兩個變量,Y Size要變,Y
position也要進行改變,如果把Y size設置成C+N,僅僅把Y
position設置成W/2-C,則一旦控制因子增加或者減少了就會直接在Y
Size直接改變,得不到控制的實際效果。HFSS坐標點是由圖形的左后下角來算起的,所以在Y Size的基礎上加N,則要在Y
Position 的基礎上減N。切割的雙邊深度不小于總寬度的條件:C+N<=W/2,W為切割物體的總寬度。
