HFSS常見問題解答--第8季

2017-04-05 by:CAE仿真在線來源:互聯網

1、如何在Designer中添加N端口S參數模型?

Designer作為系統和電路的仿真平臺,軟件可支持N端口S參數模型的導入,具體操作如下圖所示,在ProjectManager窗口中展開Definitions目錄樹,右鍵點擊Models,選擇Add NportModels。當然,也可添加其他形式的模型,如HFSS、Q3D、SIwave等其他場仿真軟件的模型。

圖1.36(a)

在出現的對話框中,通過下圖紅色圓圈按鈕指定S參數文件的地址,再給該S參數文件命名,即可完成對該S參數模型的添加。

圖1.36(b)

添加完成后,就能在如下圖所示Models目錄下看到相應的S參數文件,如要使用直接將其拖拉至Designer電路原理圖界面即可。

圖1.36(c)

2、可否將我設計好的HFSS器件模型加密后共享給他人使用?

最新HFSS軟件版本具有3DComponent器件模型加密功能,如下圖所示在HFSS中選中模型后右鍵點擊“Create 3DComponent”即可。

圖1.37(a)

在接下來出現的設置頁面中可以定義該3DComponent的名稱、創建者的聯系方式、創建日期、對該器件的簡單描述以及圖片預覽,原設計中的結構參數化信息、邊界條件、激勵設置等也會被包括在內。

圖1.37(b)

在創建3DComponent的“Encryption”欄中即可對該器件進行加密處理,勾中“EncryptFile”后輸入用戶權限密碼。

其他用戶在調用該器件模型使用時,就會被提示需要輸入密碼,通過3DComponent的加密功能在保護研發知識產權的基礎上,實現更大范圍的知識共享。

圖1.37(d)

3、出現Non-Manifold Objects錯誤的原因是什么?如何修復?

首先解釋什么是non-Manifold 物體。

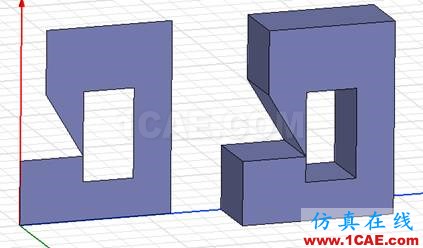

Non-manifold(非流形)物體,簡而言之,是非物理的物體或無法制造出來的物體。例如,與自身交叉的物體是明顯的non-manifold。此外,與自身接觸的物體可能是non-manifold,例如當一個二維的物體與自身僅在一個頂點接觸,或一個三維物體與自身僅在一個點或一條邊沿接觸。如下圖所示:

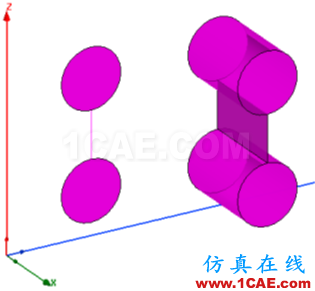

另一種non-manifold的類型是混合維度物體。例如,一對二維的物體有一根一維的直線段連接,或一對三維物體由一個二維Sheet物體連接。

是否能夠加工制造的判據僅是一個復雜的數學概念的簡單表現形式,但必須在實體建模過程中嚴格遵守。

當構建一個幾何體時,無論直接建模還是通過布爾操作,均需要考慮產生最后結果的操作是否會導致物體不能加工制造,如果有此類問題存在,那么該物體在建模或網格剖分過程中就會產生錯誤。

如果出現了non-manifold錯誤提示,應該如何修復呢?操作步驟如下:

(1) 定位non-manifold的邊沿;

(2) 選擇相接的面;

(3) 在平面上建立一個面相對坐標系(Face CoordinateSystem);

(4) 建立一個包含non-manifold 邊沿的小的box;

(5) 進行Union或Subtraction布爾操作去除包含non-manifold邊沿的面。non-manifold邊沿現在將被移除;

(6) 對所有non-manifold邊沿進行該操作流程。

4、HFSS在仿真過程的最初階段,執行Validation Check命令檢查模型時出現了“ACIS entity check failed for part”,并提示修改”Modeler Validation Settings”,是什么原因?

該錯誤通常在處理導入模型的時候會出現,出現該錯誤是因為模型中有部分物體不甚理想,但并非十分嚴重,可以降低模型錯誤檢查的等級來使得仿真可以運行,但可能會影響網格精度。

可在“Modeler→Validation Settings”中調整四個模型有效性檢查的層級,分別是:

(1)None

所有模型不管任何發現的錯誤(ACIS_entitycheck errors)都能通過3D Model Validation,并且沒有任何提示,通常不建議采用。

(2)Warning Only

所有模型不管任何發現的錯誤(ACIS_entitycheck errors)都能通過3D Model Validation。這些錯誤會在消息窗口中以warnings顯示出來。

(3)Basic

可以使大部分模型通過3D ModelValidation,會允許non-manifold errors和大部分ACIS_entity check errors。有些錯誤會標記為模型錯誤(basicentity check errors),從而禁止繼續進行網格剖分環節。你必須在嘗試求解之前修正這些錯誤,或者將Model Validation等級切換為Warning Only

(4)Strict

相比“Warning Only”和“Basic”,會強制執行更嚴格的模型錯誤容差。所有在3D ModelValidation過程中發現的模型錯誤都會顯示在消息窗口之中。這些錯誤必須在嘗試求解前修正,或者降低ModelValidation等級。
