頻譜儀的使用者,而且往往是射頻資深工程師,常會對頻譜測試結果曲線中是否漏測了頻點有疑問,或者對某些頻點的測試值有疑問。

本文提供合適的方法和規則,理解頻譜測試結果,避免錯漏。

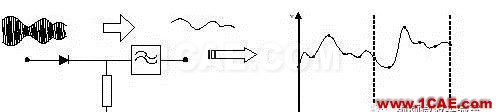

現代頻譜儀的檢波器通常是數字的,是一些加權算法,是對視頻信號的處理和計算。

頻譜上每一個顯示點,對應N個測試值;每個測試值,各自對應都有M個采樣值。上述“對應”關系,符合數字檢波器的算法。

最大峰值 - 顯示值對應N點測試值的最大值,測試值對應M點測試值的最大值;

最小峰值 - 顯示值對應N點測試值的最小值,測試值對應M點測試值的最小值;

自動峰值 - 顯示值對應N點測試值的峰峰值(最大最小值的連線),測試值對應M點測試值的峰峰值;

RMS值 - 顯示值對應N點測試值的RMS值,測試值對應M點測試值的RMS值;

平均值 - 顯示值對應N點測試值的平均值,測試值對應M點測試值的平均值。

當被測信號是連續波

峰值 - 沒有漏測,光標讀數電平準確,頻率有偏差< 5%SPAN;

其它檢波 - 可能漏測,光標讀數電平偏小,頻率有偏差;

其它檢波的正確設置 : SPAN/(掃描點數) < RBW/2

~~~ 保證測試值電平和頻率的準確

當被測信號是時分信號(脈沖)

除須滿足上述要求,還應當正確設置掃描時間

~~~ 掃描時間 > 信號周期×2×掃描點數
