如何計算微帶線的特性阻抗？

2016-12-01  by:CAE仿真在線  來源:互聯網

如何計算微帶線的特性阻抗?

可以根據公式(導帶寬度w,導帶厚度h,介質高度H,介質磁導率等參數相關),也可以用hfss仿真計算,在hfss中端口的Zo是輸出阻抗,也是端口特性阻抗,而TDR inpedance是時域反射阻抗。

未完待續。。。

補充一個圖:

端口特性阻抗Port Zo的后處理求解

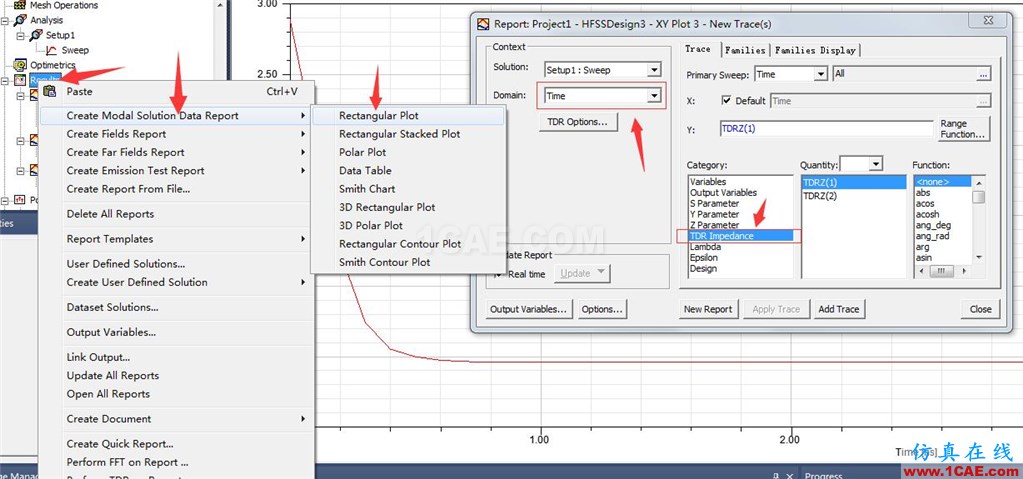

上圖就是Hfss求TDR(時域反射阻抗)阻抗的操作方法

這個話題還有很多內容
