如何建立公司級高速信號完整性實驗室？

2016-11-29  by:CAE仿真在線  來源:互聯網

隨著數字信號速率和邊沿的越來越快,信號完整性設計、測試和分析給涉及數字電路和系統的產品研究和開發帶來了巨大的挑戰。信號完整性是運用射頻微波理論解決高速數字設計問題的一門技術,是一門交叉學科。在測試分析方面,也需要把射頻微波儀器和數字儀器結合起來完成。

信號完整性分析應該貫串產品開發的整個過程,以達到降低成本和一次性設計成功的目標。在產品設計的早期,我們可以從已有的模型數據庫調用模型進行預仿真分析,得出設計的一些規則以指導器件選型和布局、布線設計。在布線完成后,可以進行一些后仿真以驗證布局布線的設計是否滿足設計規則。當加工好的板子回來后,可以進行互連的無源測試,驗證互連的性能。裝配好器件后,還需要進行原型機的信號完整性測試驗證,同時與前期的仿真分析形成閉環,已指導未來的設計或其他產品的開發。

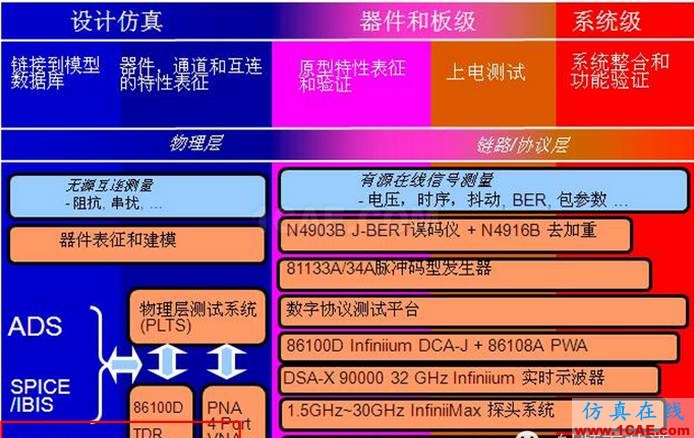

較大的單位或公司,建議建立信號完整性實驗室,這樣可以集中資源、集約資源,提升高速數字設計的水平。信號完整性實驗室簡單歸納起來主要分為以下幾個方面(結合安捷倫的儀器和軟件)。

1、 信號完整性仿真和設計:ADS信號完整性平臺,不僅僅支持電路,系統和電磁場的仿真設計,還支持信號完整性的建模、仿真和設計。

2、 信號分析:數字信號分析儀DSA9000A,支持眼圖模板測試,高級抖動分析,均衡分析,異常事件鑒別,參數限制測試,串行觸發,8b/10b 譯碼和異常波形跟蹤等。

3、 互連分析:物理層測試系統PLTS,支持互連單端/差分TDR測試,混合模式S參數分析,眼圖仿真和建模等。

4、 接收測試:J-BERT可以發帶各種已校準抖動的信號,讓此信號加載到接收端,測試接收器的接收靈敏度,從更高級的角度分析系統的信號完整性。

如何建立信號完整性實驗室?
