射頻微波濾波器（7）-基片集成波導濾波器

2016-10-30  by:CAE仿真在線  來源:互聯網

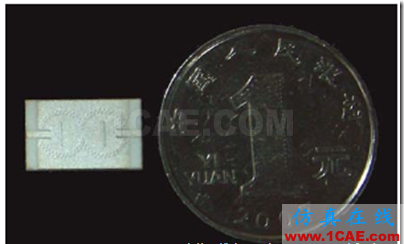

 SIW 是一種新出現微波傳輸結構,它不僅具有矩形波導低損耗高 Q 的優點,還具有微帶體積小,重量輕,容易集成等優點。同時它還和矩形波導具有相似的傳輸特性,因此它可以廣泛地應用于微波電路及毫米波電路中。

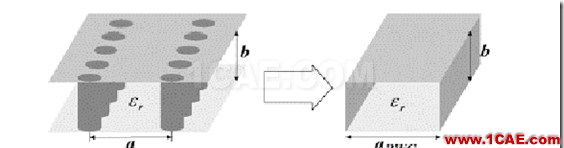

  文獻表明,當 p<2d 和 d<0.2a 時,基片集成波導的傳輸特性與等效的矩形波導傳輸特性基本一致。

  根據研究,基片集成波導只能傳輸TEn0模,這是由于基片集成波導的管壁由周期排列的金屬化通孔構成,這

種結構可以等效為在矩形波導的窄壁上橫向開槽,由矩形波導中的TEn0模管壁電流分布可知,窄壁橫向開槽不切割橫向電流。

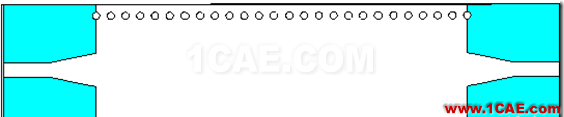

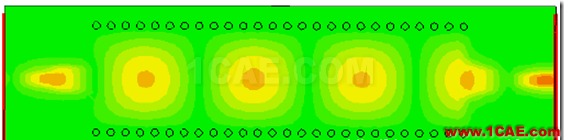

 由于基片集成波導的寬高比很大,沿對稱面切開后的開口面上輻射非常微弱,可接近理想磁壁。因此,在半模基片集成波導傳輸?shù)氖侵髂? TE10模的一半模式。與原來的基片集成波導相比,新結構在傳輸特性上沒有特別的變化。

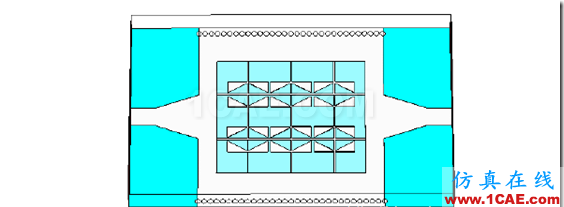

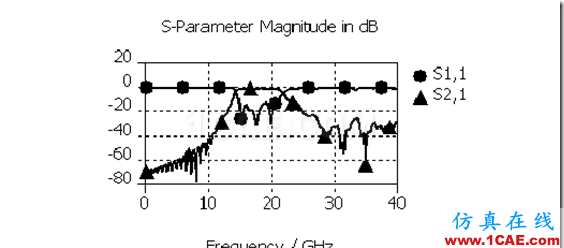

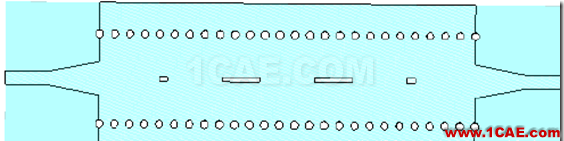

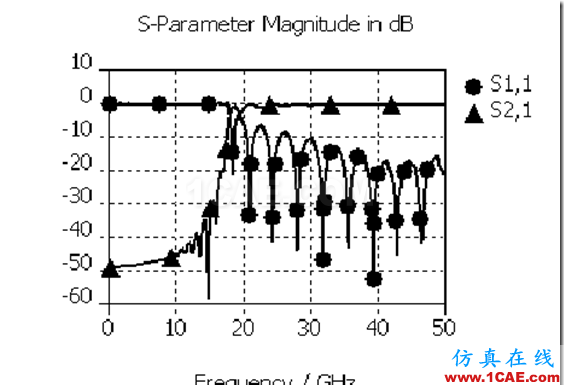

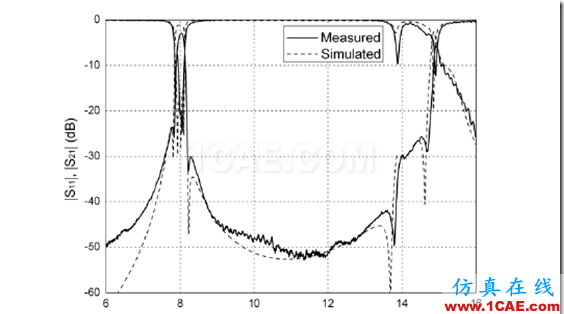

 加載CMRC 的基片集成波導濾波器

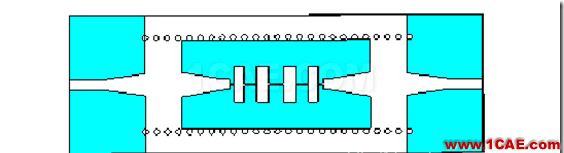

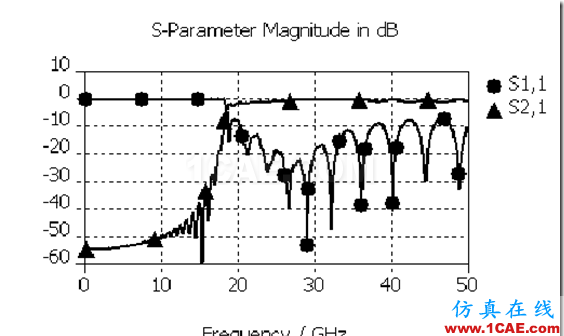

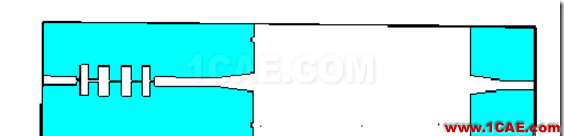

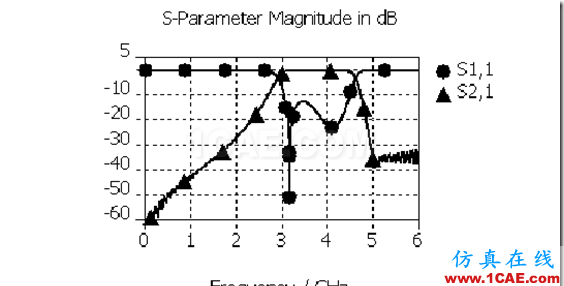

 微帶—基片集成波導混合帶通濾波器

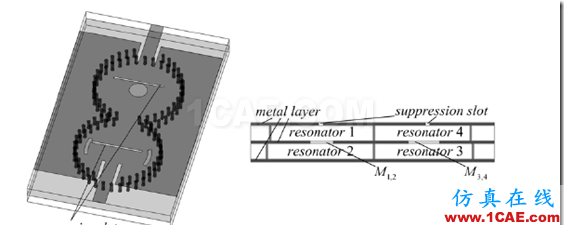

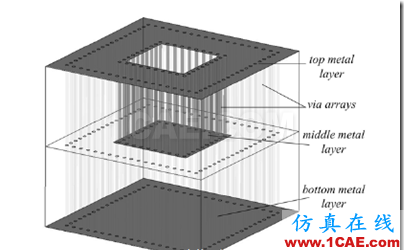

 帶有兩個抑制槽的多層交叉耦合SIW 圓腔LTCC濾波器

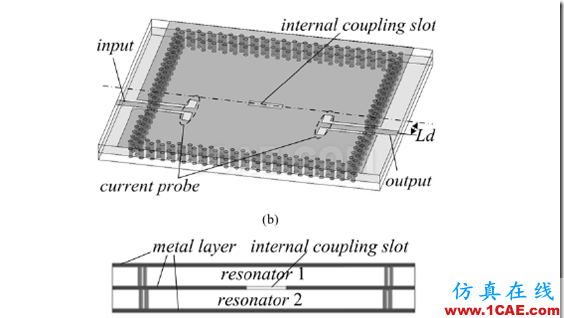

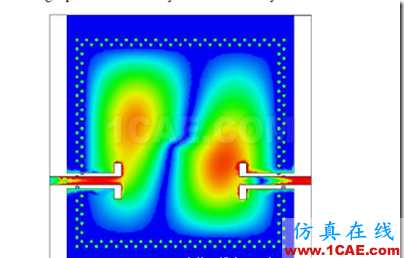

 雙腔多層雙模 SIW 濾波器

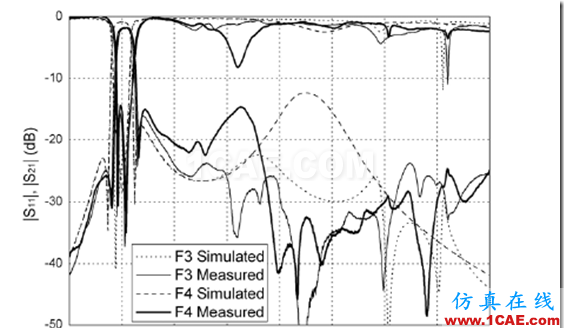

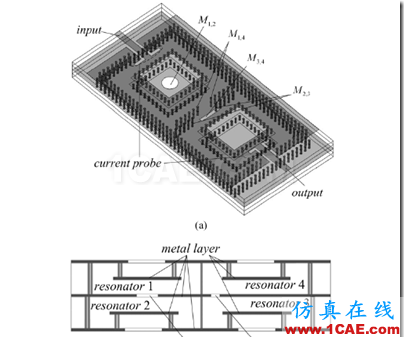

多層交叉耦合凹凸結構 SIW 濾波器



【參考文獻】





陳飛,《基片集成波導濾波器的研究》,2009.

魏啟甫,《基于LTCC的多層基片集成波導濾波器的研究》,2008.
