前面提到可以在vs提供的命令行界面編譯UDF。見Fluent UDF【8】:編譯型UDF。利用命令行形式編譯UDF可以加載外部函數庫,可以不用打開Fluent就可以編譯UDF,還可以方便地調試UDF。

今天嘗試了一下,發現了很多的問題。

在Fluent外部編譯UDF的基本步驟:

• 創建目錄結構

• 在case文件夾下創建libudf文件夾

• 在libudf文件夾中創建兩個文件夾,分別命名為src及win64

• 在win64文件夾中創建文件夾2ddp

• 將UDF源文件拷貝到src文件夾中

• 將Fluent安裝目錄(如c:\ANSYS Inc\v180\fluent\fluent18.0.0\src\udf)下的user_nt.udf及makefile.udf文件拷貝到2ddp目錄下

• 修改user_nt.udf文件的內容

• 修改makefile.udf文件名為makefile

• 啟動visual studio的win64工具提示命令進入命令行界面,采用cd命令進入到2ddp目錄

• 使用nmake命令進行編譯

按道理來說事情應該能夠解決,然而事情沒那么簡單。出現了N多的錯誤。

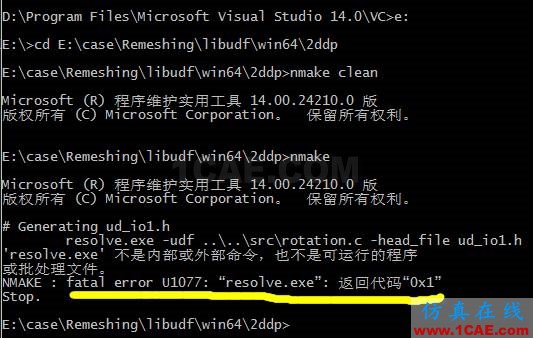

直接使用nmake后出現下圖所示的錯誤。

錯誤提示:resolve.exe不是內部或外部命令。

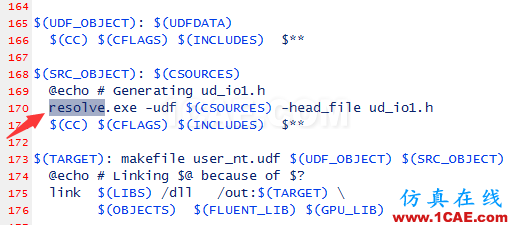

用文本編輯器打開makefile文件,搜索resolve.exe。在第170行發現目標,如下圖所示。

發現此行沒什么大的作用,這個resolve也不知道哪里來的,搜索了整個電腦硬盤也沒找到。干脆去掉這一行。

保存文件繼續nmake編譯。

真是禍不單行,又出錯了。

錯誤提示:sed不是內部或外部命令,也不是可運行的程序。

搜索makefile文件,發現186行與190行用到了sed。

sed命令在linux下很常用,主要用于代碼內文本替換。這fluent不厚道啊,windows版本還用linux下的工具。搜索了一圈也沒發現sed藏在哪里。不過有替代措施,上網下載一個windows下的sed試試先。

windows版本的sed軟件下載地址:https://sourceforge.net/projects/gnuwin32/files/sed/4.2.1/

下載完畢后安裝。安裝完畢后修改makefile文件的這兩行,如下圖所示,將完整的sed路徑添加進去。

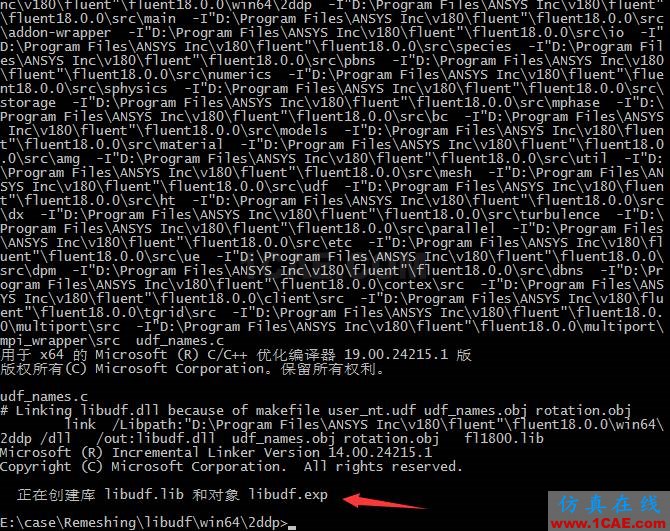

再次執行nmake,完整通過。
