Fluent 氣動噪聲分析案例：跨音速空腔流動

2017-06-09  by:CAE仿真在線  來源:互聯網

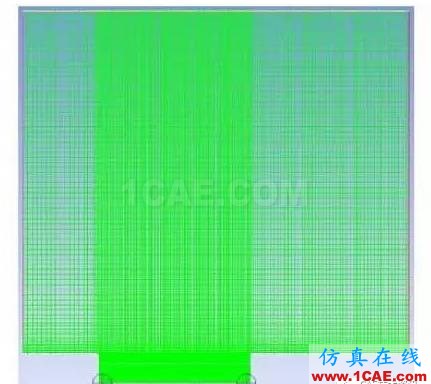

計算網格:

為了減小計算量,本文采用二維簡化模型進行原理性驗證,共19414 個Cell。

物理模型:SAS 分離渦模擬

Air: ideal-gas

Viscous Model: Scale-Adaptive Simulation

P-V Coupling: Fractional Step

Spatial-Discretization: Least Squares Cell Based,

Second Order, Bounded Central Differencing,

Second Order Upwind

Transient Formulation: Second Order Implicit

Courant Number: 50

Momentum ERF: 0.4

Pressure ERF: 0.5

Time Step Size: 5E-5

Total Time: 0.4s

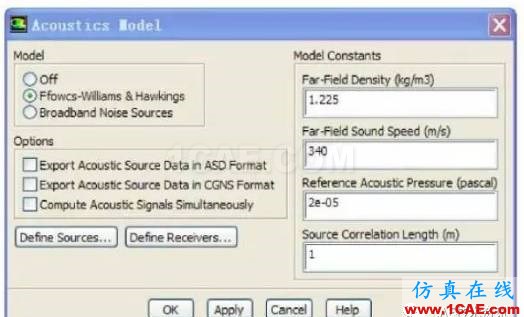

Acoustics Model: Ffowcs-Wiliams & Hawkings + CAA 方法

計算結果:

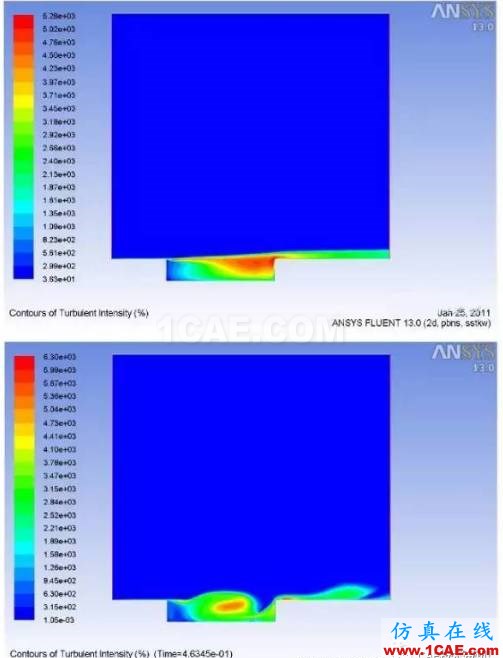

1)穩態初場和瞬態流場的湍流度比較

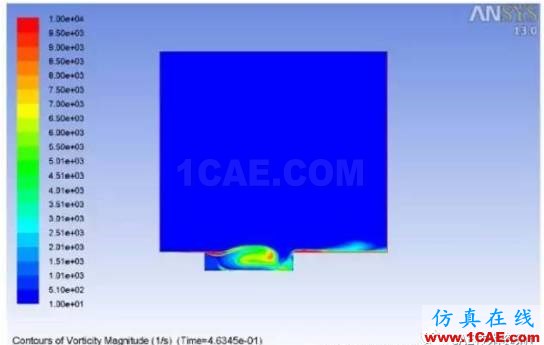

2)渦量云圖(10-10000)

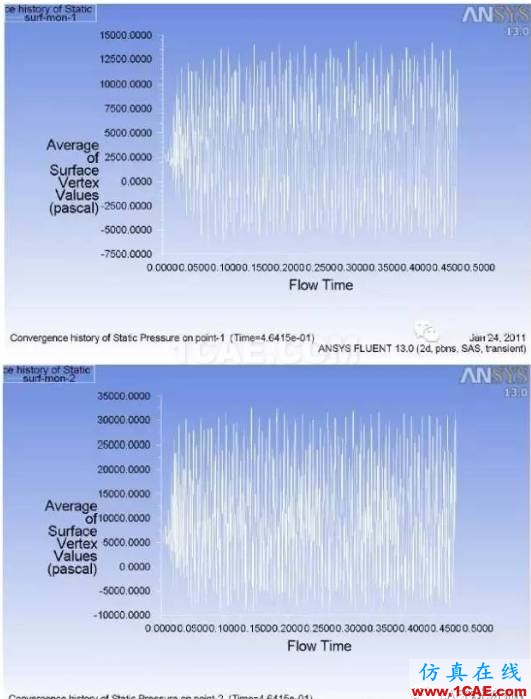

3)監測點的壓力脈動監測

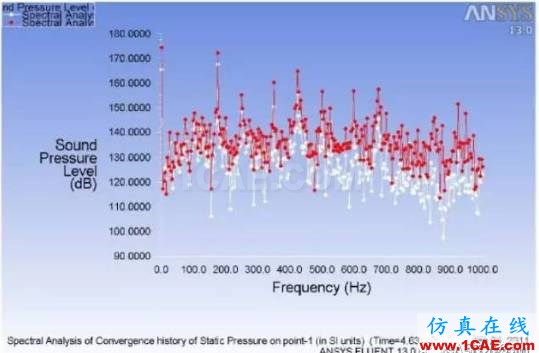

4)監測點的聲壓-頻率曲線

ANSYS Fluent 二維計算的K20、K29 兩個監測位置的聲壓-頻率比較

結論

從計算可以看出,二維簡化模型只能定性的預測聲壓分布趨勢,無法準確和實驗數據吻合。而Greg的三維計算則和實驗吻合很好。
