FLUENT多孔介質數值模擬詳細設置(完整版)

2017-05-07  by:CAE仿真在線  來源:互聯網

模擬多孔介質是一個比較難的問題,很多人搞不清怎么設置,本人經過苦惱鉆研,下面對其詳細設置作出說明:

1。Gambit中劃分網格之后,定義需要做為多孔介質的區域為fluid,與缺省的fluid分別開來,再定義其名稱,我習慣將名稱定義為porous;

FLUENT多孔介質數值模擬詳細設置(最新更改) - zhengjun0228 - 笑看風云




2。在fluent中定義邊界條件define-boundary condition-porous(剛定義的名稱),將其設置邊界條件為fluid,點擊set按鈕即彈出與fluid邊界條件一樣的對話框,選中porous zone與laminar復選框,再點擊porous zone標簽即出現一個帶有滾動條的界面;


3。porous zone設置方法:

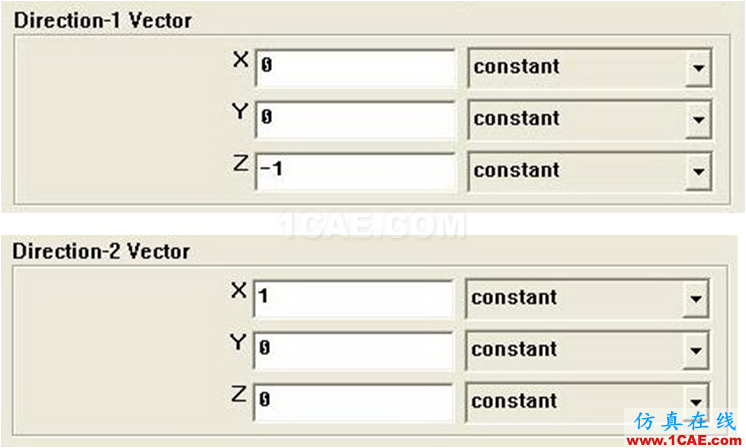

1)定義矢量:二維定義一個矢量,第二個矢量方向不用定義,是與第一個矢量方向正交的;

三維定義二個矢量,第三個矢量方向不用定義,是與第一、二個矢量方向正交的;

(如何知道矢量的方向:打開grid圖,看看X,Y,Z的方向,如果是X向,矢量為1,0,0,同理Y向為0,1,0,Z向為0,0,1,如果所需要的方向與坐標軸正向相反,則定義矢量為負)

圓錐坐標與球坐標請參考fluent幫助。


FLUENT多孔介質數值模擬詳細設置(最新更改) - zhengjun0228 - 笑看風云

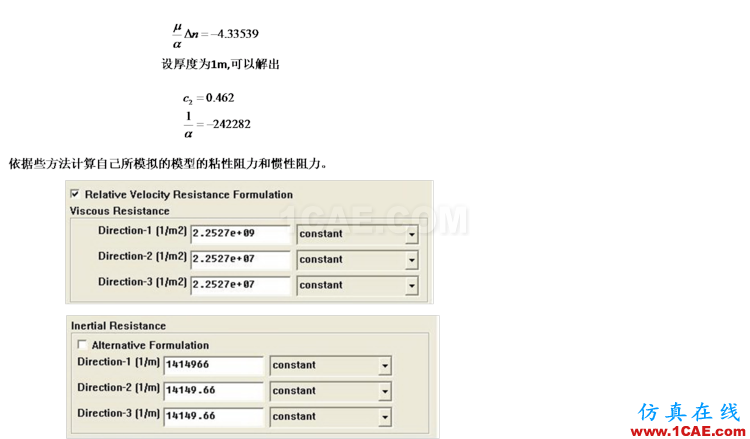

2)定義粘性阻力1/a與內部阻力C2:




下面是一個例子:

通過實驗測得速度和壓降進行計算:

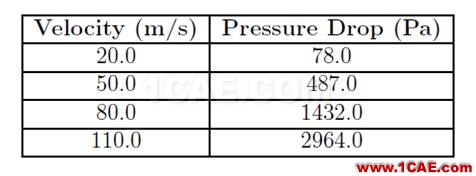

假設實驗所得速度和壓降的數值如下:


FLUENT多孔介質數值模擬詳細設置(最新更改) - zhengjun0228 - 笑看風云

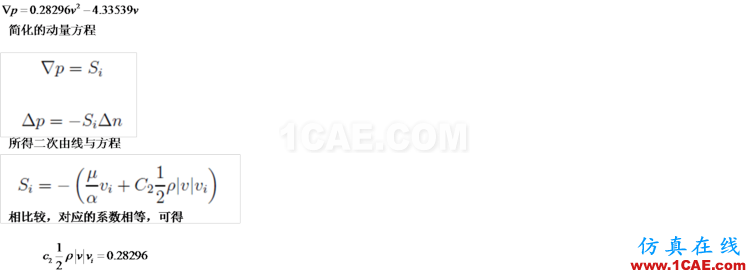

通過多孔介質的為空氣,密度為1.225kg/m3粘度為。由上面速度與壓降的關系可以繪出一個二次由線。方程如下:


FLUENT多孔介質數值模擬詳細設置(最新更改) - zhengjun0228 - 笑看風云


FLUENT多孔介質數值模擬詳細設置(最新更改) - zhengjun0228 - 笑看風云




3)如果了定義粘性阻力1/a與內部阻力C2,就不用定義C1與C0,因為這是兩種不同的定義方法,C1與C0只在冪率模型中出現,該處保持默認就行了;


FLUENT多孔介質數值模擬詳細設置(最新更改) - zhengjun0228 - 笑看風云



4)定義孔隙率porousity,默認值1表示全開放,此值按實驗測值填寫即可。


FLUENT多孔介質數值模擬詳細設置(最新更改) - zhengjun0228 - 笑看風云

完了,其他設置與普通k-e或RSM相同。
