在動網格中,對于那些既包含了運動也包含了變形的區域,可以通過UDF來指定區域中每一個節點的位置。這給了用戶最大的自由度來指定網格的運動。在其他的動網格技術中(如重疊網格)則很難做到這一點。定義網格節點的位置是通過UDF宏DEFINE_GRID_MOTION來實現的。

• 從Zone Names列表項中選擇運動區域

• 選擇Type為User-Defined

• 在Motion Attributes中,選擇UDF函數。此時的UDF用的是DEFINE_GRID_MOTION宏。

參數:

name:自定義宏的名稱,symbol name。

d:指向區域的指針,Domain *d。

dt:指向存儲動網格屬性的結構體指針,Dynamic_Thread *dt。

time:當前時間,real time。

dtime:時間步長。

宏中包含了5個參數:name,d,dt,time,dtime。其中name為用戶自定義,而d,dt,time以及dtim均由Fluent傳入。

在UDF中,可以利用宏NODE_X、NODE_Y及NODE_Z分別更新節點的X,Y,Z的位置。如下方的案例所示。

Fluent動網格中的DEFINE_GRID_MOTION宏允許用戶定義網格節點的運動。本案例演示采用DEFINE_GRID_MOTION宏指定邊界節點的運動。

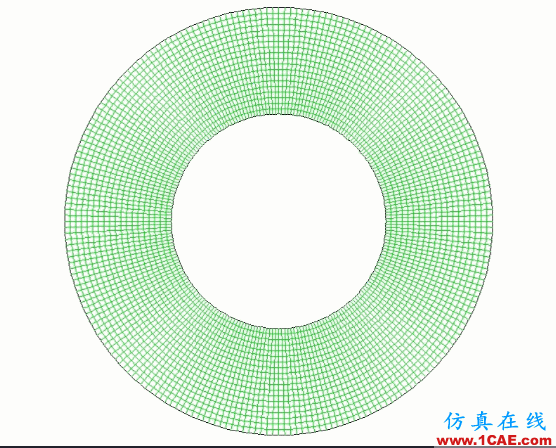

案例動網格效果如圖所示。

案例描述

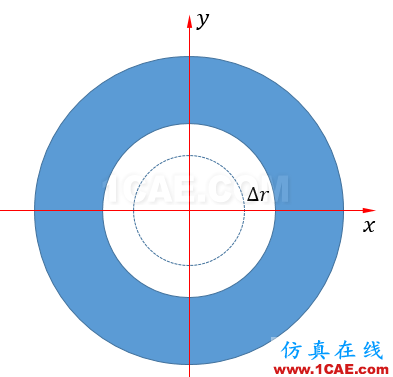

本案例幾何模型如圖所示。

如圖所示的同心圓柱體,內圓柱面進行擴張與收縮運動。其脈動位移可表達為:

其中v為徑向速度,這里指定為:

可得內圓節點每個時間步坐標為:

角度:

內圓幾何半徑為1 m,外圓半徑為 2 m。

在ICEM CFD中創建幾何模型并劃分網格,并將內圓面命名為inner,外圓面命名為outer。如圖所示。

UDF

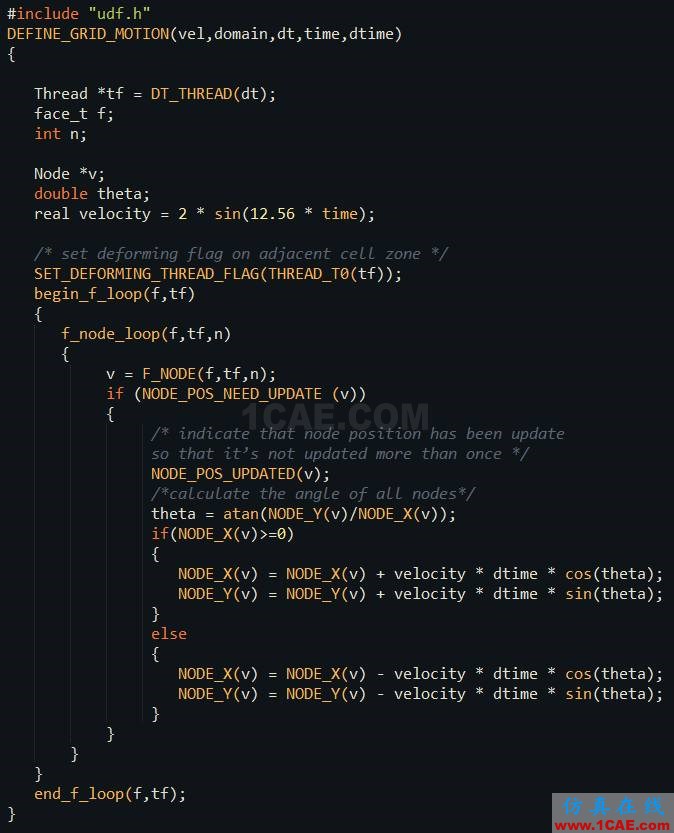

本案例UDF如圖所示。

動網格設置

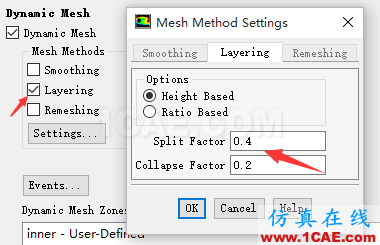

采用Layering網格更新,參數可采用默認設置。

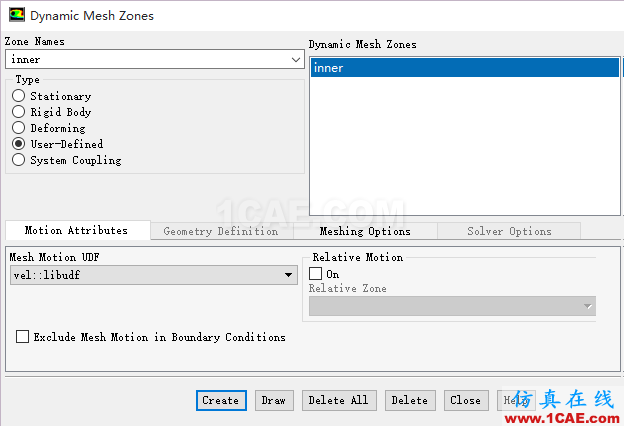

設置inner邊界運動類型為user-defined,并加載udf。如下圖所示。
