氣體壓縮仿真的材料屬性設置

2017-03-04  by:CAE仿真在線  來源:互聯網

這幾天用FLUENT做了一個壓縮機壓縮氣體的仿真。一開始計算出來的溫度場很奇怪,隨著活塞的推動,被壓縮氣體居然沒有升溫。原以為是segregatedsolver不適合這樣的case,但嘗試coupled solve遇到了計算不收斂的問題。查了很多資料才發現原來是材料屬性設置的不對。

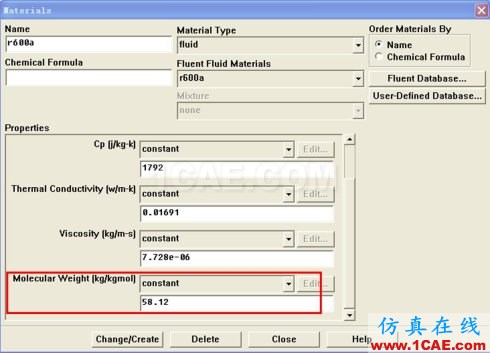

壓縮過程中,被壓縮氣體的密度和溫度是隨著活塞的推動不斷變化的,所以被壓縮氣體的密度不能設置為定值。我一開始計算出的的溫度場沒有升溫正是因為把被壓縮氣體的密度設置成了定值。正確的設置是將氣體密度設置為ideal-gas(如圖1),然后properties設置區最下面會出現一個molecular weight設置項(如圖2),這里需要將被壓縮氣體的分子量填進去。然后再用segregatedsolver計算,出來的溫度場就正常了。
氣體壓縮仿真的材料屬性設置
圖1



氣體壓縮仿真的材料屬性設置
圖2
