搜索Fluent驗證案例5：管道中的泊肅葉流動
2017-03-30 by:CAE仿真在線 來源:互聯網
本案例計算管道內部泊肅葉流動壓降。案例幾何如圖所示。
管道半徑0.00125m,長度0.1m,內部介質密度1 kg/m3,粘度1e-5 kg/m-s。管內入口流動為充分發展層流,平均速度為2 m/s。
充分發展層流邊界需要編輯UDF文件。
充分發展速度表達式為:
程序代碼可寫為:
-
#include "udf.h"
-
DEFINE_PROFILE(inlet_velocity,t, i)
-
{
-
real x[ND_ND];
-
real y;
-
face_t f;
-
begin_f_loop(f,t)
-
{
-
F_CENTROID(x,f,t);
-
y=x[1];
-
F_PROFILE(f,t,i) = 2* 2*(1- y * y / (0.00125*0.00125));
-
}
-
end_f_loop(f,t)
-
}
驗證解析解來自F. M. White. Fluid Mechanics(7nd ed),p357。
本案例雷諾數為:
泊肅葉流動摩擦系數:
可得壓降:
1、速度分布

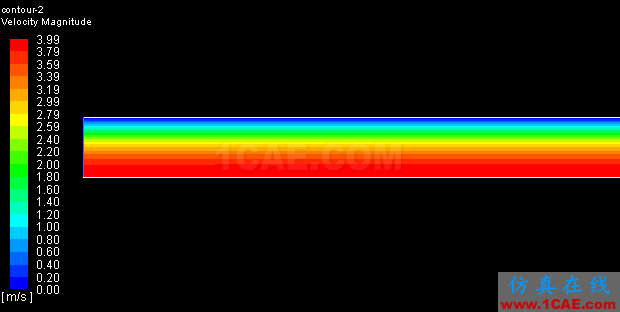

速度分布如圖所示。
2、壓降計算

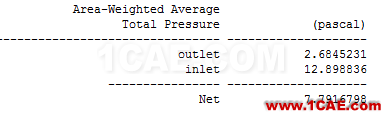

進出口總壓統計如圖所示。
可以看到入口總壓12.89Pa,出口總壓2.68Pa,則系統總壓降10.21 Pa。
