本文以一個簡單的實例闡述在FLUENT14.5中導入幾何文件進行網格劃分計算的過程。
1、以Meshing模式打開fluent
打開fluent14.5,在啟動界面上選擇Meshing Mode選項。如圖1所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent培訓課程圖片1](http://m.hfpe7.cn/i/g/0f/0fd4fa178f9fb33a67dd8da19aa60614r.png "領略FLUENT14.5的meshing模式(2)")
圖 1
2、導入幾何文件

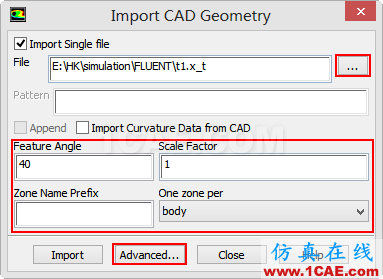

Fluent圖形界面中選擇菜單【File】>【Import】>【CAD】,打開幾何文件輸入對話框。如圖2所示。在File后的瀏覽按鈕中選擇要導入的幾何模型。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent培訓課程圖片2](http://m.hfpe7.cn/i/g/73/73d0c0b5ef76e6752cd3e0fc8c68e839r.png "領略FLUENT14.5的meshing模式(2)")
圖 2

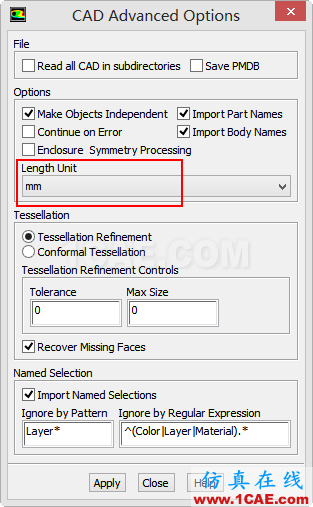

選擇Advanced按鈕,設置輸入幾何單位為mm,如圖3所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent培訓課程圖片3](http://m.hfpe7.cn/i/g/f2/f2e496e91a6f0eda73d077ff0b866df9r.png "領略FLUENT14.5的meshing模式(2)")
圖 3
關閉圖3中的close按鈕,同時點擊圖2中的import按鈕導入幾何模型。
3、顯示圖形
選擇Object下的Manage按鈕。如圖4所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent培訓的效果圖片4](http://m.hfpe7.cn/i/g/b9/b9fcd1dc9a038864e38888d2d53c2d46r.png "領略FLUENT14.5的meshing模式(2)")
圖 4

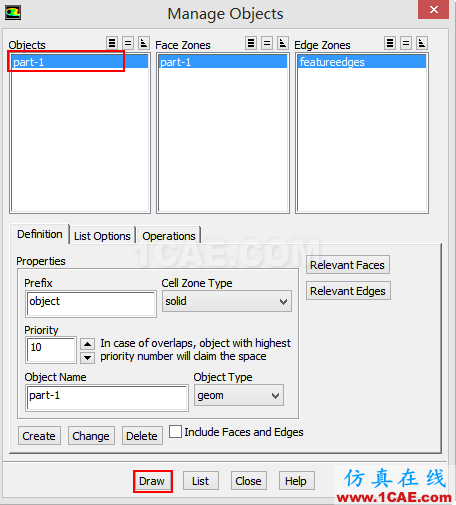

在彈出的對話框中的Object下選擇part-1,保持其他參數不變,選擇Draw按鈕,如圖5所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent培訓的效果圖片5](http://m.hfpe7.cn/i/g/14/14a05a3dcb276278e6637813c6205785r.png "領略FLUENT14.5的meshing模式(2)")
圖 5
圖形顯示窗口顯示幾何如圖6所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent培訓的效果圖片6](http://m.hfpe7.cn/i/g/e6/e610397014370a2fcd9457843dad48fcr.png "領略FLUENT14.5的meshing模式(2)")
圖 6
4、邊界切分

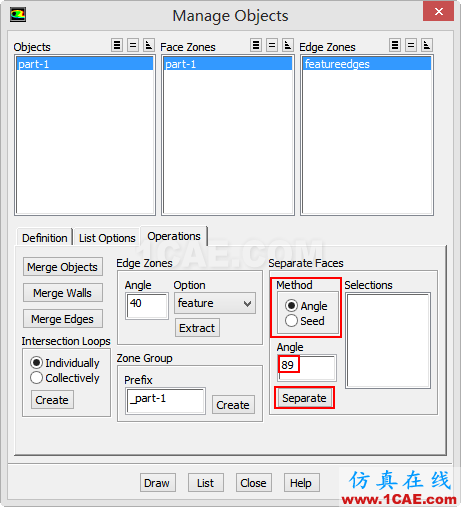

選擇Manage Objects對話框中的Operations標簽頁,設置面分割方式為Angle,設置分割角度89°,點擊Separate按鈕進行分割。如圖7所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent培訓的效果圖片7](http://m.hfpe7.cn/i/g/27/27f1fdabac4c0204eb00794868fd7e11r.png "領略FLUENT14.5的meshing模式(2)")
圖 7

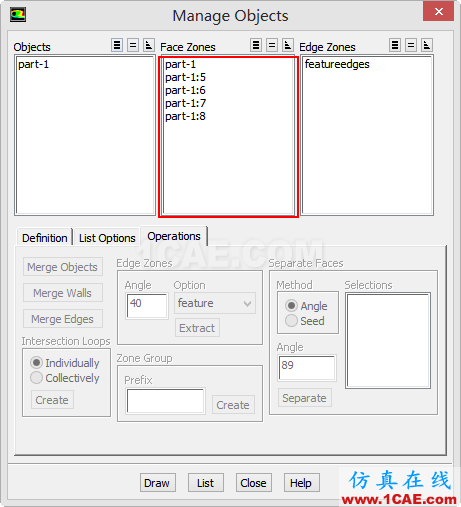

分割完畢后可以看到多出來4個Face區域,如圖8所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent結果圖片8](http://m.hfpe7.cn/i/g/b3/b3b93653e96f5b96af6e1903c0df5dd3r.png "領略FLUENT14.5的meshing模式(2)")
圖 8
5、設置material points
選擇Material points插入材料點。彈出的對話框如圖9所示。Xyz可以在選擇了幾何之后點擊Compute自動計算。點擊Create進行創建。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent結果圖片9](http://m.hfpe7.cn/i/g/64/64d2790478497ada313a43fd76a36a60r.png "領略FLUENT14.5的meshing模式(2)")
圖 9
6、設置size function

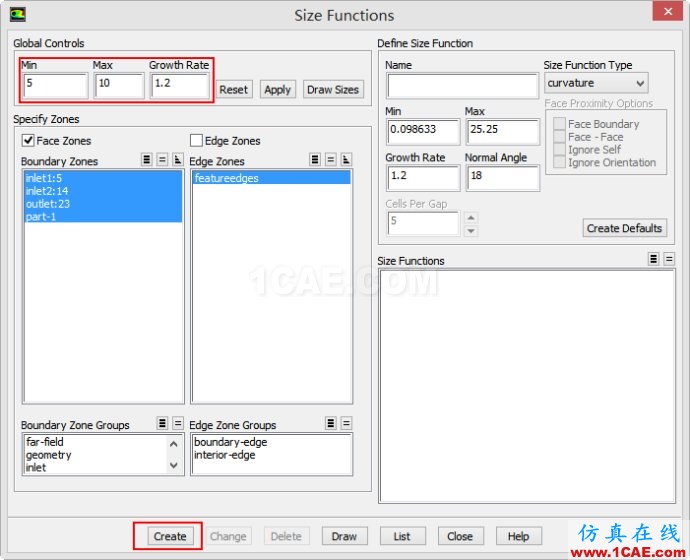

選擇size function按鈕設置全局網格參數,如圖10所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent結果圖片10](http://m.hfpe7.cn/i/g/4f/4f1ce14679b53a0836751d3b5aa8373cr.jpg "領略FLUENT14.5的meshing模式(2)")
圖 10
點擊Create創建。
7、生成網格

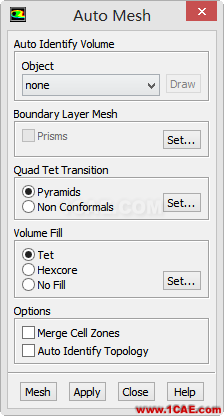

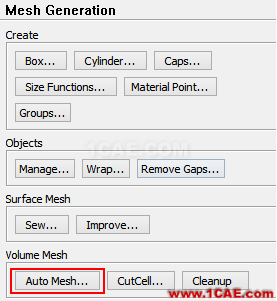

打開Auto Mesh對話框進行網格自動劃分。如圖11所示。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent流體分析圖片11](http://m.hfpe7.cn/i/g/57/57368eec36501d6e5d74676616630b0er.png "領略FLUENT14.5的meshing模式(2)")
圖 11
![領略FLUENT14.5的meshing模式（2）[轉載]fluent流體分析圖片12](http://m.hfpe7.cn/i/g/01/0197115b1c3b16d7982658f4f3bb5804r.png "領略FLUENT14.5的meshing模式(2)")
圖 12
點擊Apply按鈕進行網格劃分操作。如圖12所示。
8、切換到Solution模式
點擊圖13所示按鈕切換FLUENT為Solution模式。
![領略FLUENT14.5的meshing模式（2）[轉載]fluent流體分析圖片13](http://m.hfpe7.cn/i/g/22/224bbd0aa2c5e727fd32107f3bbb5ffer.png "領略FLUENT14.5的meshing模式(2)")
圖 13
剩下的過程于之前版本相同。
