搜索Fluent一個算例
2017-01-11 by:CAE仿真在線 來源:互聯網
Solid is science, but fluid is art. 之前所學的大多都是固體力學的知識,TJU的力學系更偏向復合材料,而在流體方面的老師和課題也都較少,我在本科也就接觸過流體力學和計算流體力學兩門課,還都沒好好聽。之前做的一些課題也都是一些結構分析優化,模態分析和復合材料方面的東西,申請的學校也大都都是偏向solid mechanics,對CFD基本一竅不通。今兒借助CAE作業的機會用ANSYS Fluent做了一個流場分析的例子和大家分享一下,結果的話我自己也并沒有搞的很明白,畢竟流體博大精深,還需要多做幾個project感受CFD的魅力。
問題背景:對于一些較為密集的建筑,周圍的流場十分復雜。在兩個相鄰建筑之后,風載荷尤為明顯,因此我們考慮分析兩相鄰建筑后方的流場分布。由于計算能力有限,我們采取二維平面經行模擬,將建筑簡化為圓形經行替代。對幾何模型經行mesh得到如下圖的結果。
然后從設定左側入流風速為3m/s,右側為自由出口,上下表面和圓孔均為固定平面。計算過程中采用了k-omega模型(我也不知道為什么,計算中很多參數的設置也非常復雜,我也沒有搞的很明白,還需要深入學習。。。)
最終計算結果如下:
流場分布:
壓力分布

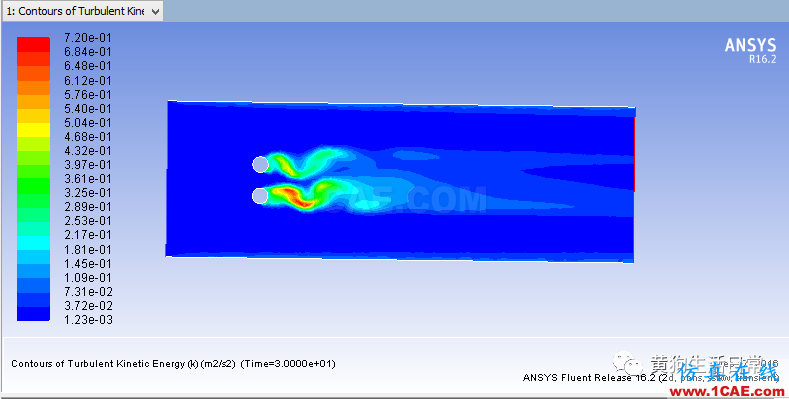

湍流:
之后我們又經行了三個圓空的模擬計算,經行比較分析:

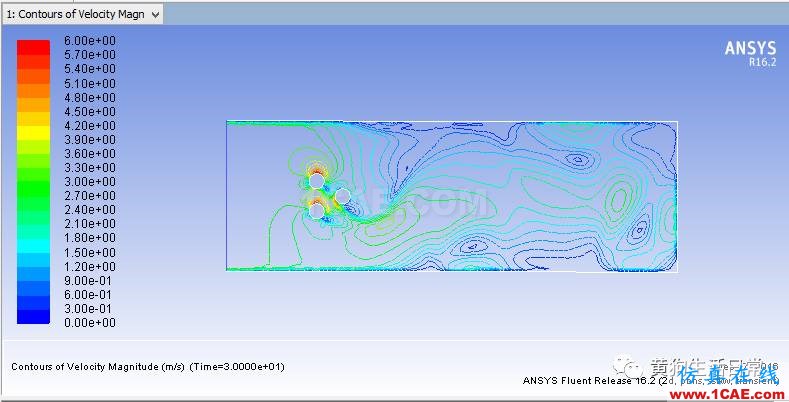

流場分布:
壓力分布:
升力系數:

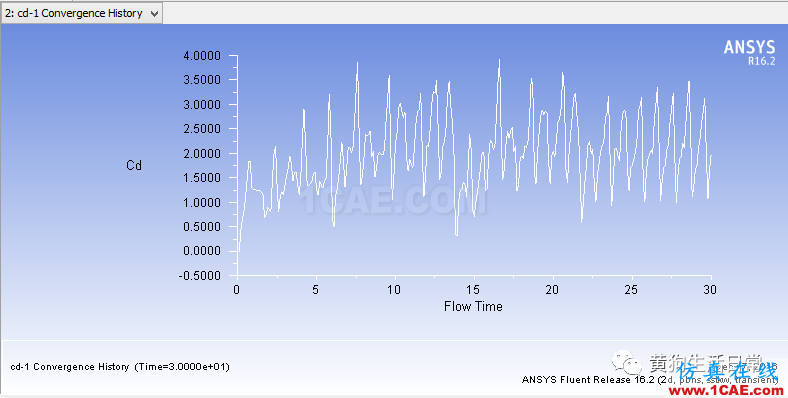

阻力系數:
這玩意真心靠硬件,今天電腦跑崩了兩次,最后不得已各種損失精度,跑了快一小時才出來結果。明天把數據導出來把報告給交了,再跟著小毅研究一波CFD,以后分分鐘轉行當quant(據說量化交易做出來的數學模型和N-S方程數學表達上是一樣的。。。)
