目前,業界流行的網格生成程序有很多,比如gambit,pointwise(gridgen),icem,hypermesh,truegrid等等。每款軟件的側重點都不一樣:gambit界面簡單,上手容易,劃分非結構網格迅速,但是對于導入的實體有很大的局限性,并且對于結構網格的生成能力比較弱;pointwise前處理強大,劃分網格的脈絡清晰,擅長結構網格的劃分;icem的分塊思想先進,對于外形相似的幾何體來說能減少不少工作量。不過其他的網格生成軟件沒有接觸過,就不知道其優缺點了。本系列將用一個T形管的結構網格生成過程來比較gmabit,pointwise和icem生成結構網格的優缺點。
本文主要介紹了在gambit中生成T形管結構網格的具體操作過程。

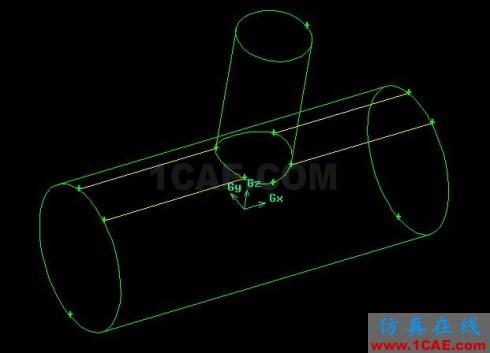

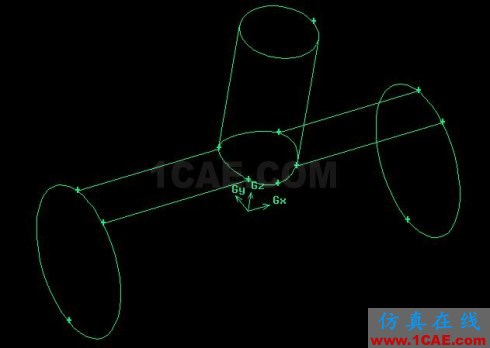

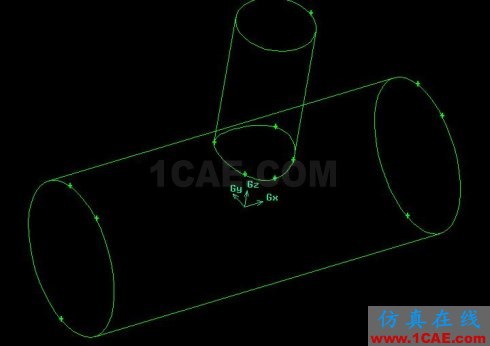

1.幾何外形如下圖所示:
1.導入實體

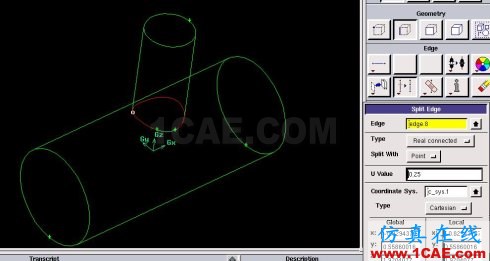

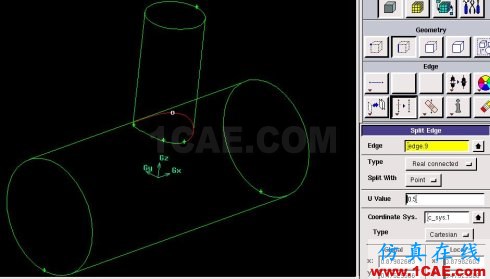

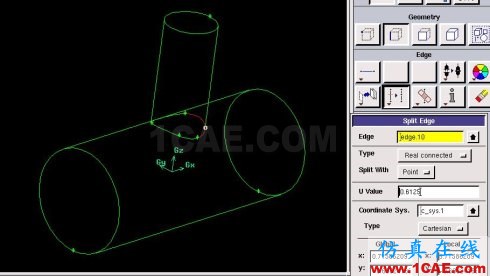

2.選中所示邊,按圖示參數分割(split)

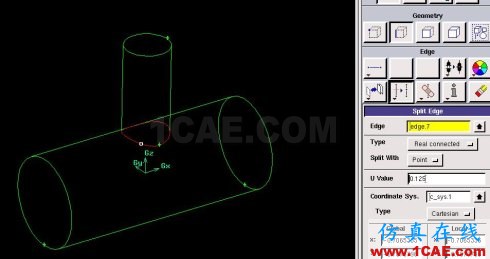

3.重復以上操作,將其分割為4段,參數如下圖所示
注意:最后一個圖的參數U valiue應該是0.625

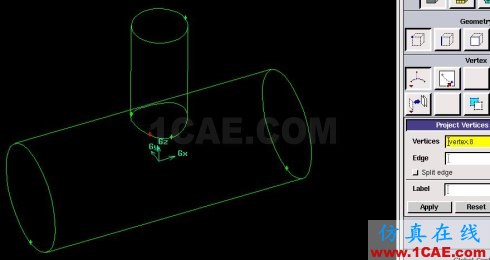

4.將點投影到端面上。選中分割出來的第一個點,如圖所示:
選中端面的線,如圖所示:
按“apply“,將點投影到該邊上。
5.將其余三個點投影到端面的線上,如圖所示:
6.連接生成線,如圖所示:
7.用線分割體。選中體,如圖所示:
然后選擇剛剛生成的第一個邊:
點擊”apply”確認分割。
8.用剛剛生成的剩下的三條邊依次分割體,結果如圖所示:

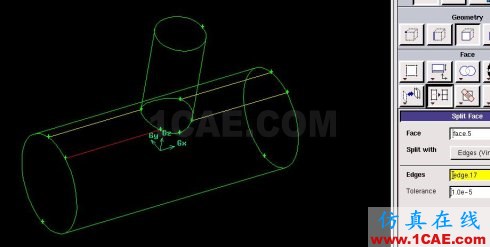

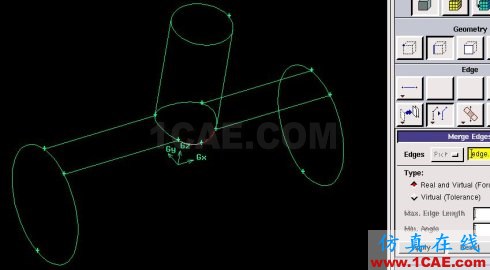

9.連接邊,選擇如圖示的兩條邊進行連接:

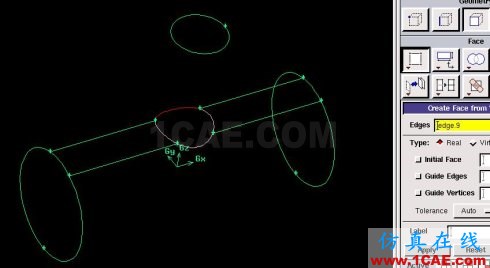

10.選擇如圖示的四條邊,生成一個面

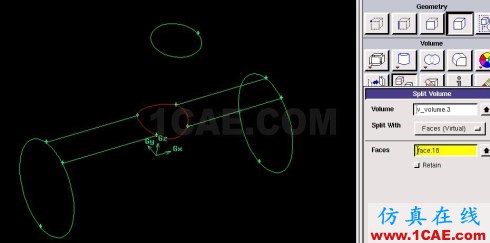

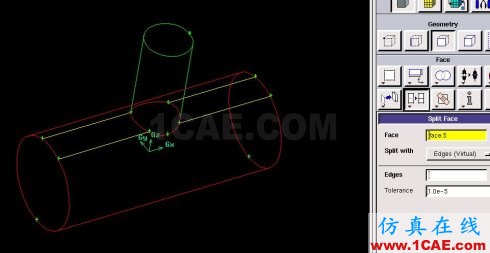

11.用這個面將體分割(split)
12.選擇如圖的四條邊,布置節點,節點數為20:

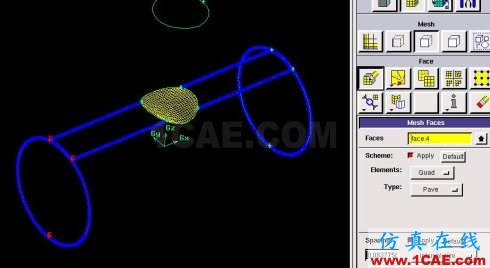

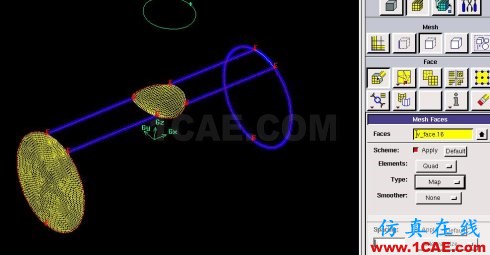

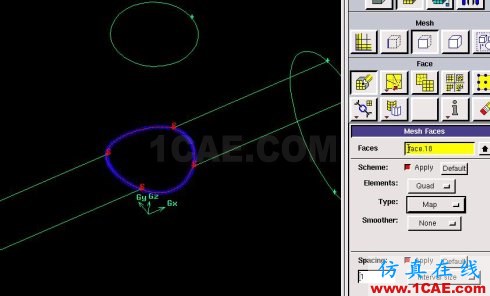

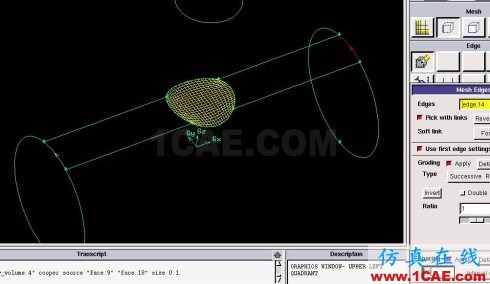

13.選擇該面,生成面網格

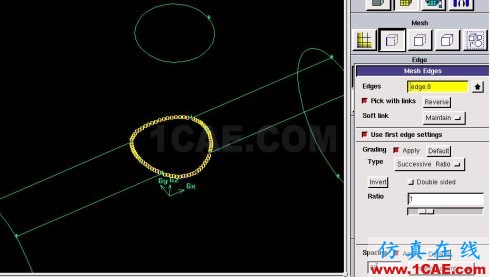

14.選擇如圖所示兩個邊,布置節點,節點數為20.

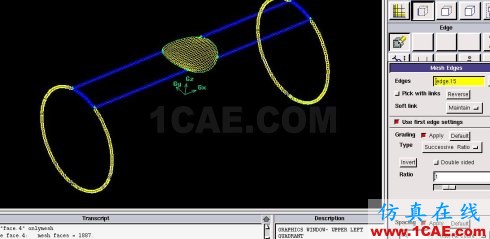

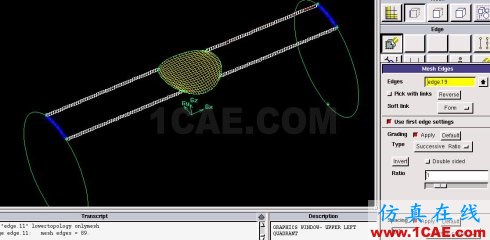

15.選擇如圖所示邊,布置節點:
16.選擇一個端面,生成結構網格:
17.選擇大圓柱的所有側面,生成結構網格
結果如圖:

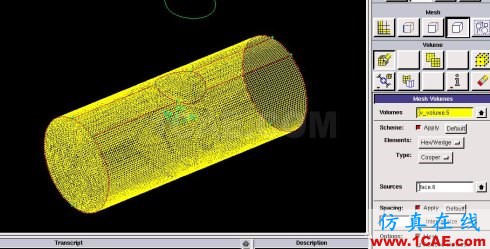

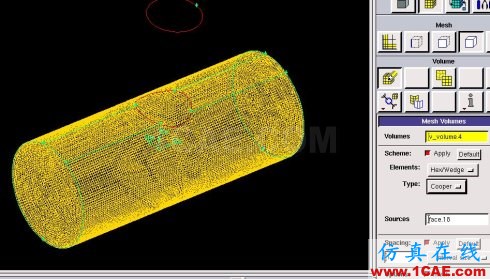

18.選擇剛剛劃分面網格的體,生成體網格,類型選擇為cooper
19.選擇另外一個體,生成體網格,類型為cooper

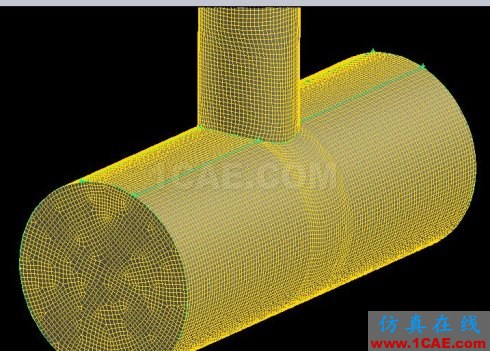

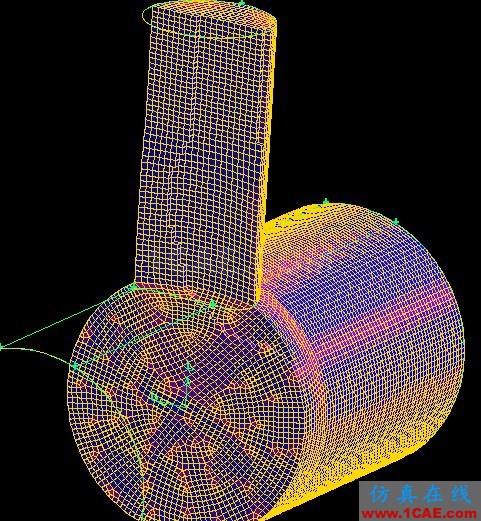

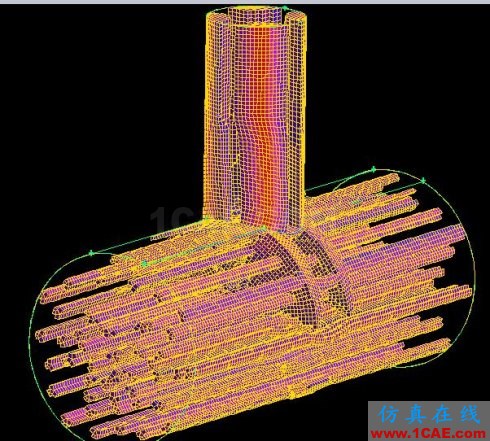

最終效果如圖:

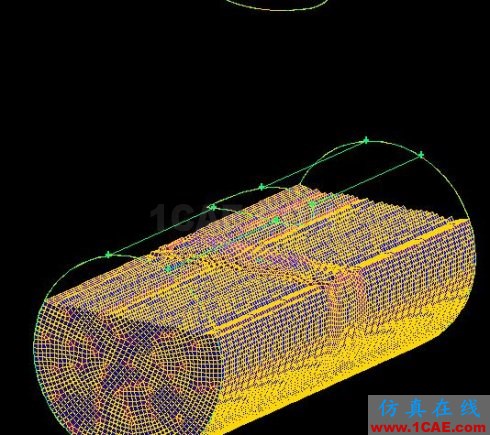

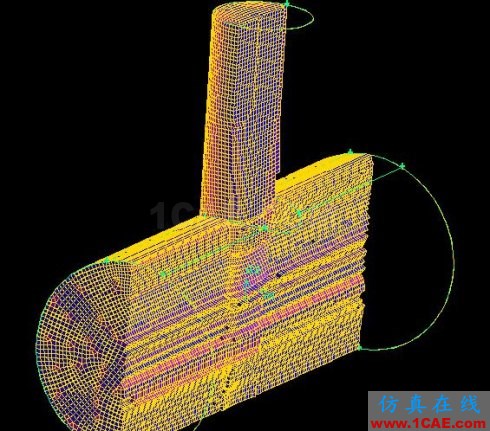

20.檢查網格,各網格截面圖如下:
以上某些操作步驟順序可以顛倒。另外,很多操作(比如說切割面,切割體等等)能夠通過不同的途徑實現,本文的操作并不唯一,本文的主要目的就是介紹在gambit中生成結構網格需要的分區思路,具體操作可以根據個人喜好通過不同途徑來實現。
