1.開發背景
基于ANSYS Fluent外掛物/導彈的六自由度運動計算需要用到UDF,而且動網格設置也比較復雜,對于Fluent初學者或者對UDF使用不熟悉的用戶要用好這個功能具備很大挑戰,為了讓用戶更加方便快捷地完成復雜投放問題計算,作者基于ANSYSFluent 17.2的ACT二次開發功能開發了這樣一個便捷的APP中文向?qū)降膶＜覒?yīng)用程序。
2. 如何使用
2.1. 應用環境
-
請安裝ANSYSFluent 17.2版本
-
請安裝MicrosoftVisual Studio 8.0或以上版本
2.2.啟動界面

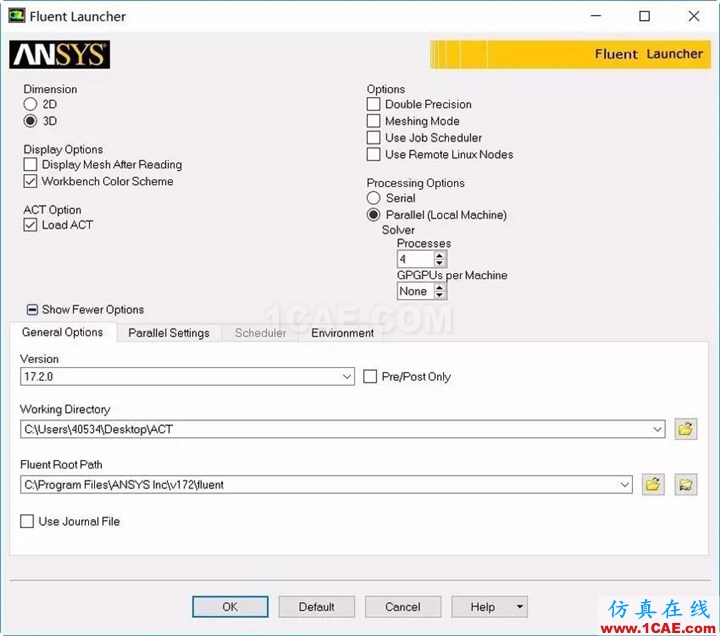

注意勾選ACT,然后點擊ok進入如下界面

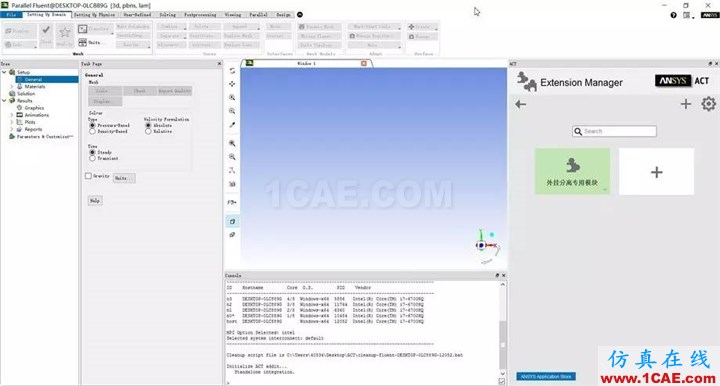

點擊Extension Manager進入,然后點擊Install,選擇目錄下的“外掛分離專用模塊.wbex”文件,用鼠標單擊即可自動裝載。

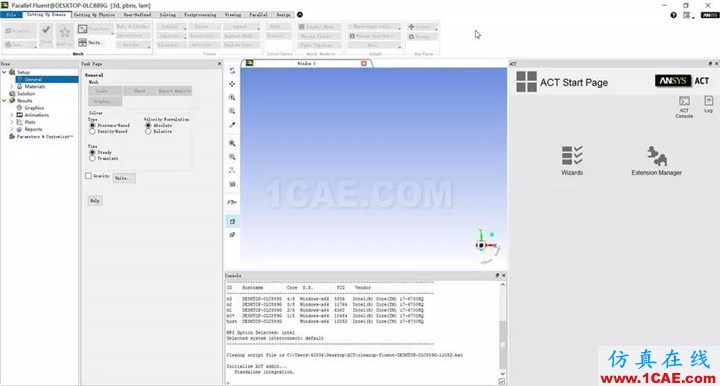

然后返回到ACT啟動頁如下:

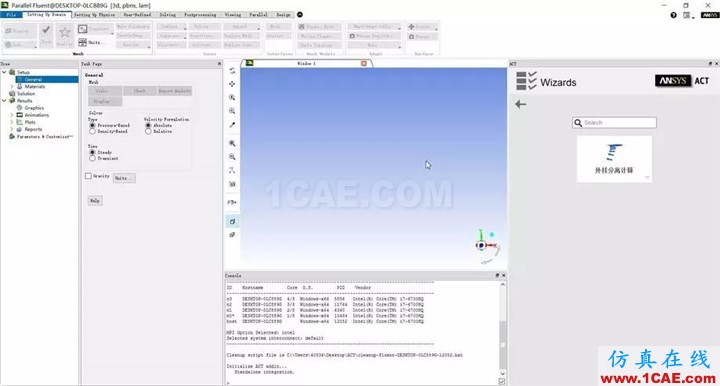

點擊Wizards進入:
2.3.使用過程
單擊外掛分離計算,進入如下中文向?qū)浇缑?

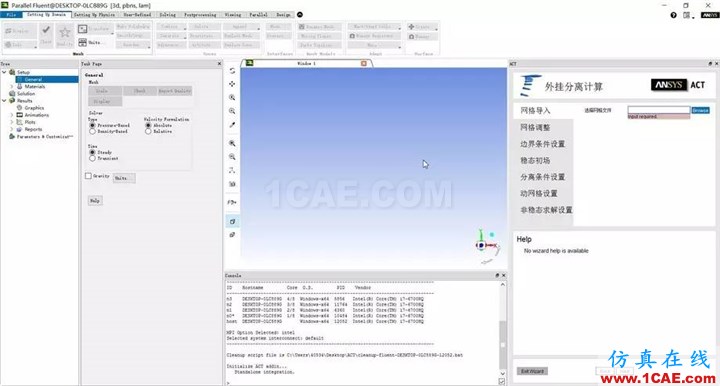

選擇網格文件導入后:

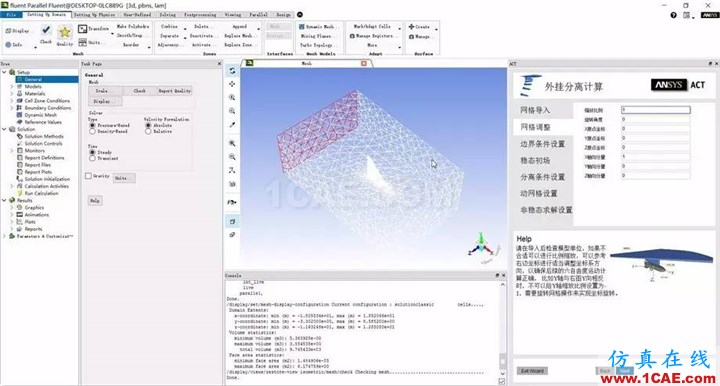

如果需要縮放模型或者旋轉坐標,可以在此界面操作,Help里面是注意事項,下一步進入:

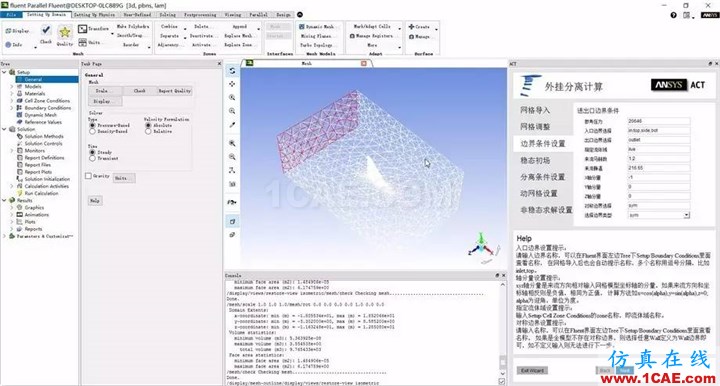

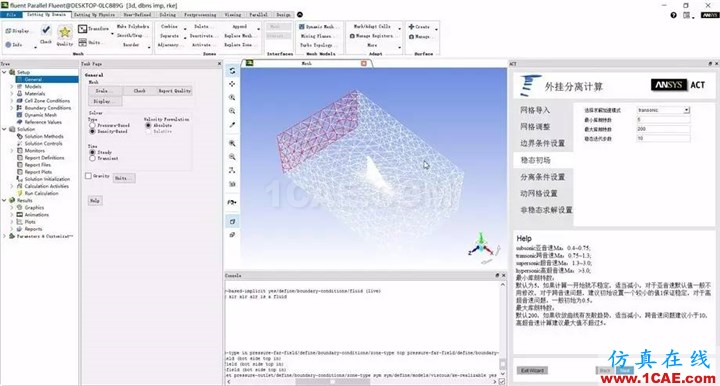

快速設置完邊界條件后:

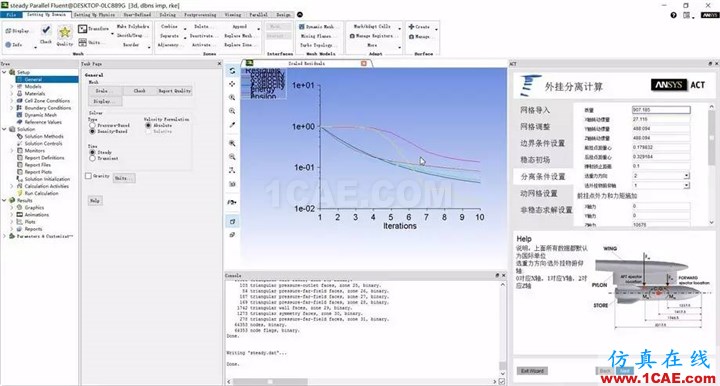

開始求解穩態初場:

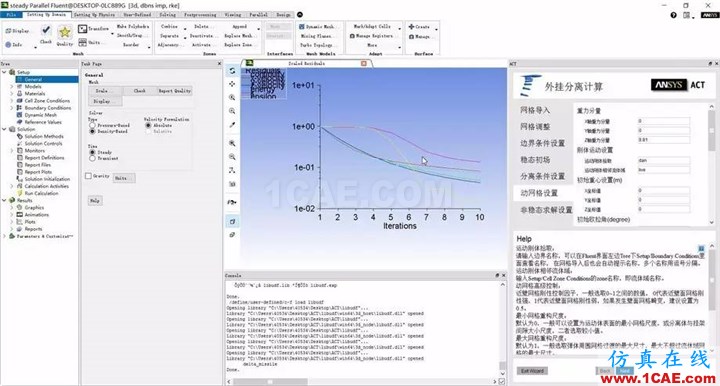

然后進入外掛分離設置界面,這里集成了復雜分離條件,比如前后掛點的彈射力,力矩的自動加載,甚至可以考慮彈射裝置鎖止距離的影響。點擊下一步則自動進入到動網格設置:

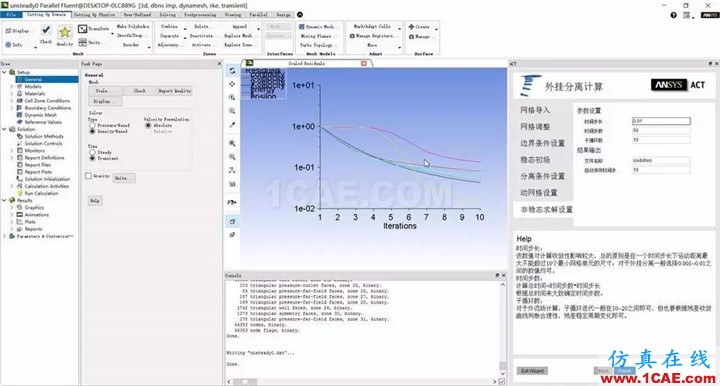

此界面是行可以設置重心、歐拉角、初始線速度、角速度、動網格高級控制等,Help有專家建議可供用戶參考。完成后進入非穩態求解設置:
可以設置時間步長、迭代步數、文件保存等。設置完成后點擊Finish開始計算。

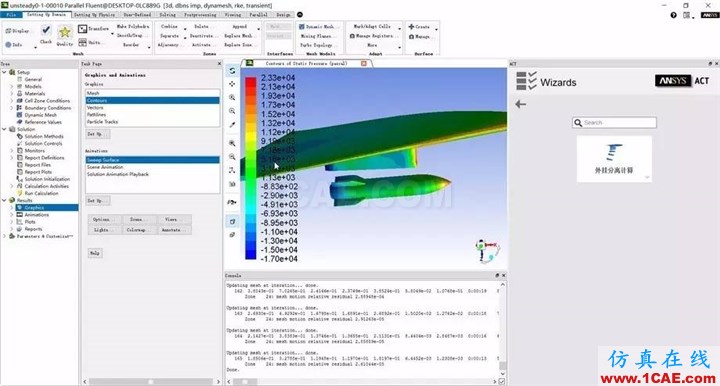

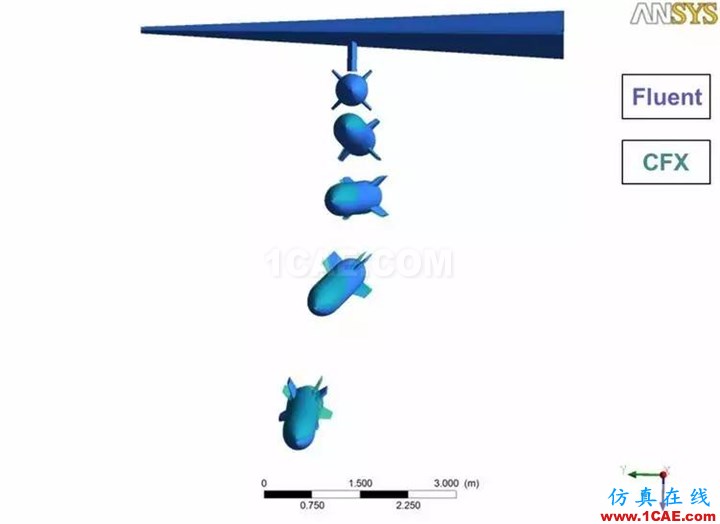

計算0.075秒后的姿態和云圖
3.計算精度測試

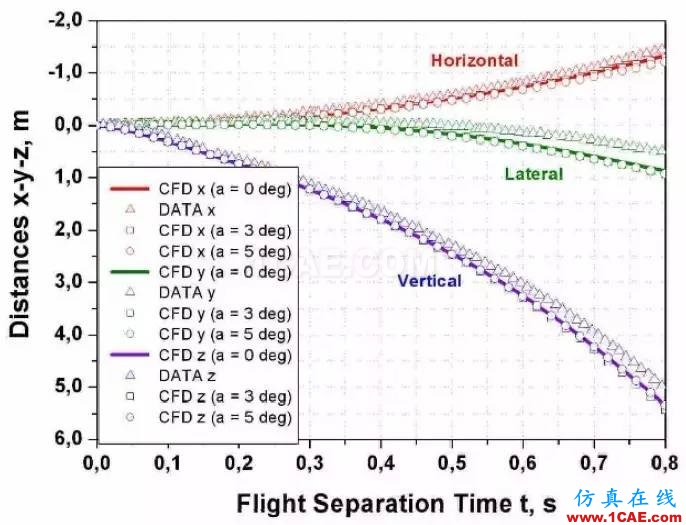

重心位移和實驗對比

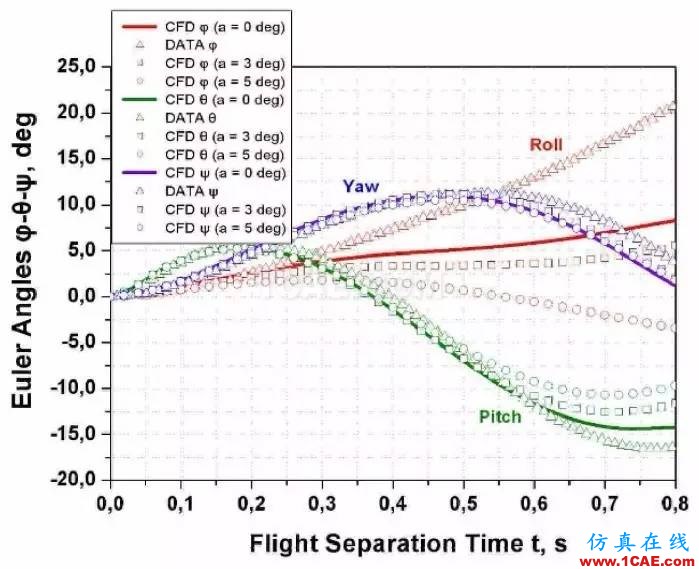

歐拉角和實驗對比
FluentVS CFX
4. 軟件試用或購買
該APP版權歸成都安世亞太科技有限公司,如有需要,可以直接聯系成都安世亞太科技有限公司。如果用戶有特殊需要,可以根據用戶具體需求個性化定制開發。
