Fluent邊界條件設置（一）——速度進口邊界條件

2016-11-09  by:CAE仿真在線  來源:互聯網

速度進口邊界條件(Velocity Inlet)

速度進口邊界條件用進口處流場速度及相關流動變量作為邊界條件,在速度進口邊界條件中,流場進口邊界的駐點參數是不固定的。為了滿足進口處的速度條件,駐點參數將在一定范圍內波動。

需要注意的是,因為這種條件中允許駐點參數浮動,所以速度進口邊界條件僅適用于不可壓流,如果用于可壓流,則可能導致出現非物理解。同時還要注意的是,不要讓速度進口條件過于靠近進口內側的固體障礙物,這樣會使駐點參數的不均勻程度大大增加。

湍流參數的設置

對于一般的流動邊界條件,均涉及到湍流參數的定義,在Turbulence Specification Method (湍流定義方法)下拉列表中,可以簡單地用一個常數來定義湍流參數,即通過給定湍流強度、湍流粘度比、水力直徑或湍流特征長在邊界上的值來定義流場邊界上的湍流。

a.        湍流強度(Turbulence Intensity)

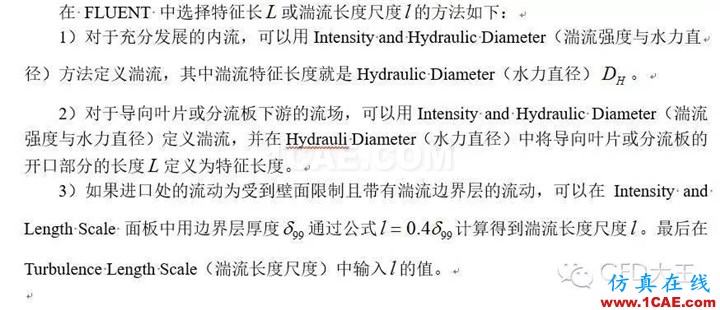

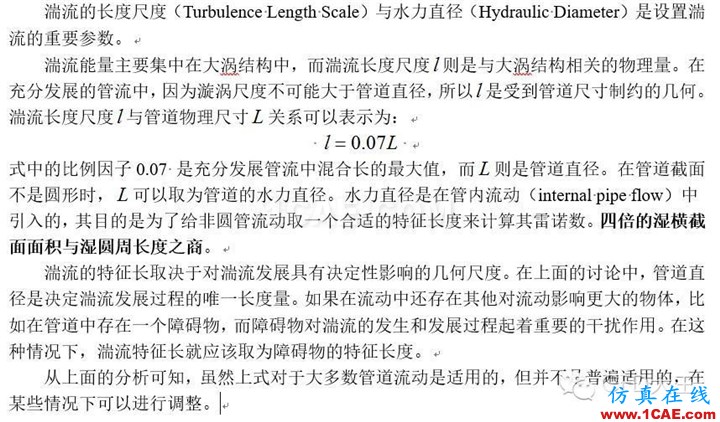

b.        湍流的長度尺度與水力直徑

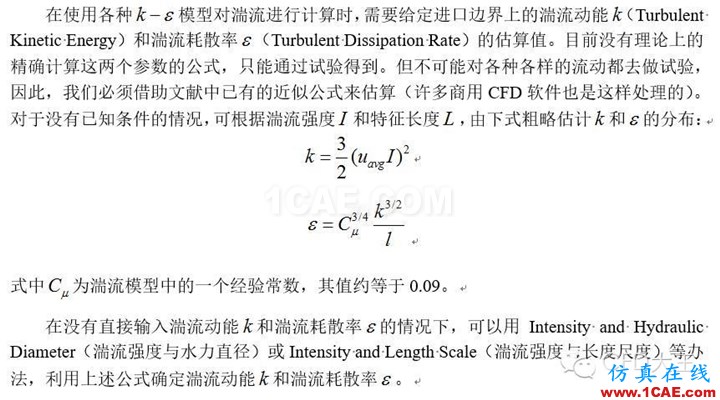

c.        湍流動能和湍流耗散率
