搜索周期性流動(Periodic Flow)仿真分析備忘錄
2016-10-06 by:CAE仿真在線 來源:互聯網
過了一遍Tutorial中的周期性流動的例子,把需要記下來的地方整理出來。
周期性流動的設定有以下三個方面比較特殊,其他的與一般的流動問題相同:
1.創建周期性邊界:需要輸入文本命令創建
輸入命令:mesh/modify-zones/make-periodic
回車
Periodic zone[()]輸入邊界名稱,回車
Shadow zone[()]輸入邊界名稱,回車
Rotational Periodic?( if no, translational )
[yes]no(如果是旋轉的周期性邊界則輸入yes或直接回車)
Create periodic zone?[yes]回車
Auto detect translation vector?
[yes]回車
然后FLUENT自動檢測,如果沒問題就報告periodic zone已經成功創建。
對于初次接觸Periodic flow的人來說,這里 "Periodic Zone", " Shadow
Zone"有點兒不好理解,這里把tutorial中的例子拿來做個說明:

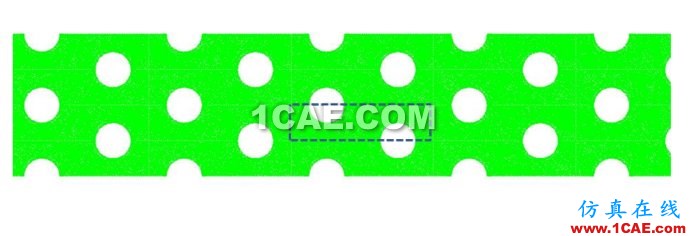

如圖一所示的周期性流場可以取其中的一部分(虛線框內)作為代表來進行仿真。虛線框內的部份可按圖二所示設置邊界條件。
圖一 周期性流場

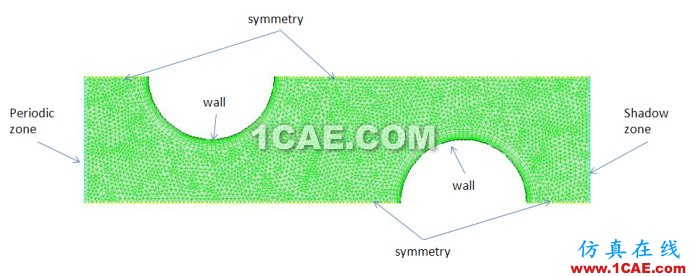

圖二 邊界條件設置
其中左右兩端的邊界在周期性流場中進行重復的時候是相接的,所以右邊的邊界可以稱為左邊邊界的"shadow".
2. 在邊界條件窗口下定義周期性邊界的質量流量或者壓力梯度

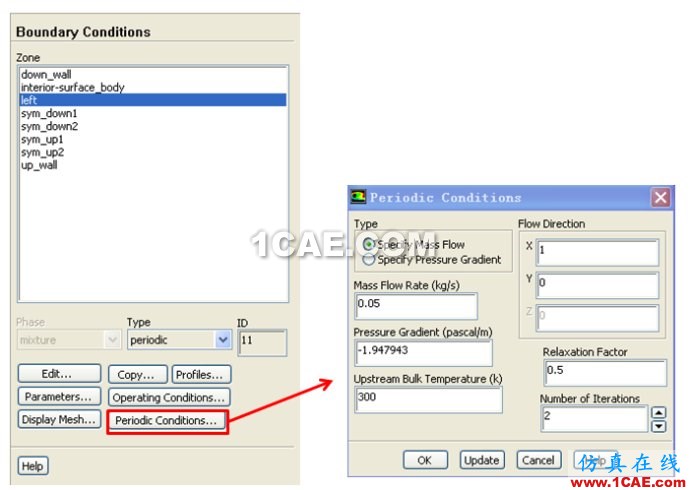

路徑:Boundary--->Periodic condition參照下圖
3. 后處理時修改顯示設定使其顯示多個周期
路徑:display--->views--->periodic Repeats

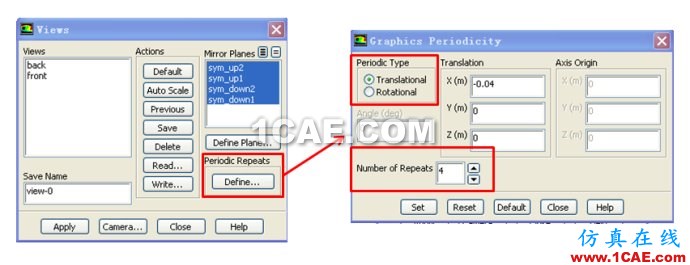

在打開的窗口更改重復方式和次數。參照下圖:
