搜索AnsysFluent聲比擬模型（F-W-H）使用方法介紹
2016-10-06 by:CAE仿真在線 來源:互聯網
步驟1:首先進行瞬態流場分析,這里的瞬態流場可以是常規的湍流模型瞬態流動計算比如SST、SA 模型等瞬態計算,也可以是雜交瞬態模型如DES、SAS,或者大渦模擬LES;
注:當然在航空領域的壁面約束流動采用大渦是不太現實的,而ANSYS Fluent 提供了非常適合工程領域的雜交瞬態模型,比如DES,SAS 是DES 的改進版,其技術借鑒了ANSYS CFX 中的高級分離渦模型。對于SAS 模型,計算量遠遠低于LES,而且其精度也非常接近LES,采用常規網格就可以實現非穩態流動計算,一般情況下對壁面和分離區域進行適當?shù)木W(wǎng)格加密,主要為了比較準確地捕捉分離渦流動,當然如果要考慮如非穩態小尺度湍流流動、轉捩流動、大分離流動等則需超算的支持。

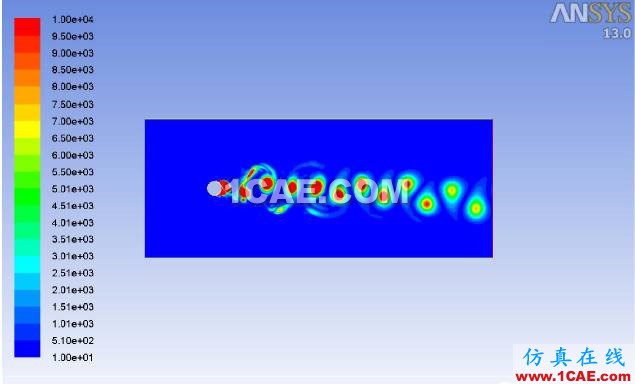

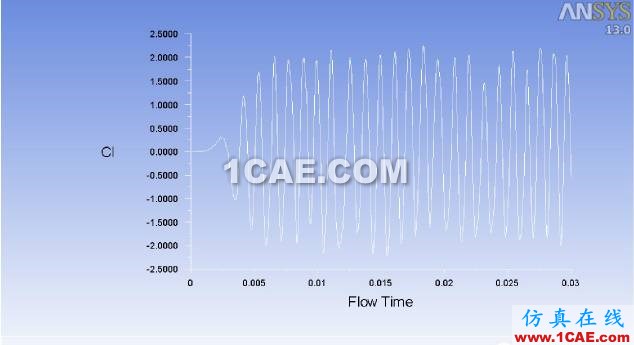

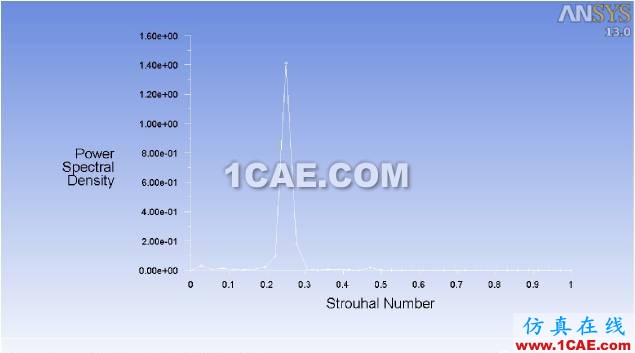

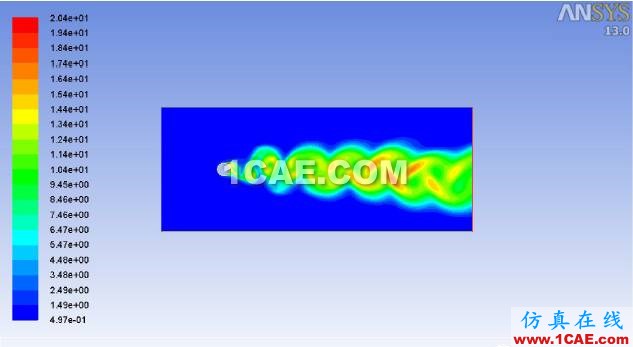

步驟2:查看瞬態流動計算結果,一般情況下要計算到渦開始周期脫落后才進行壓力脈動數據的提取,然后激活噪聲模型;

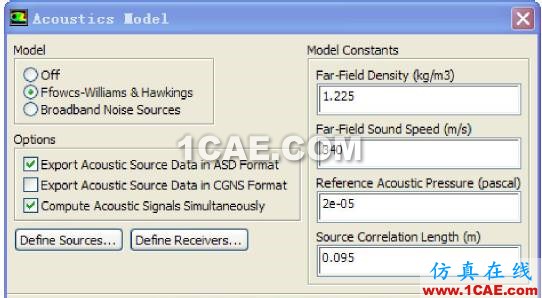

注意:選擇F-W H 模型以后,選擇輸出噪聲源數據為ASD 或CGNS 格式之一,是否同時計算噪聲信號是可選的選項,如果選擇了這個按鈕,則后面不需要再計算提取噪聲源信號數據了。在模型常數菜單里面,注意如果是2維計算則要填寫源修正長度尺度,一般選擇為2.5D、5D、10D 都可以,在3維計算中則不需要嚴格定義修正長度。

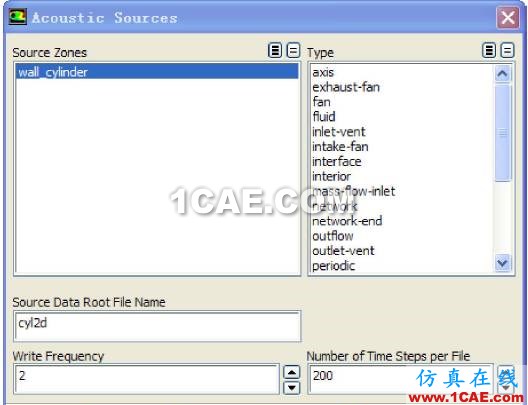

步驟3:選擇源的Zones,然后定義寫出頻率,2 代表每兩個時間步寫出一次噪聲源,200代表每隔200 個時間步提取一次數據。
步驟4:定義聲源接收位置點;
注意:接收點可以在計算域內部,也可以在外部。
步驟5:計算結果后處理

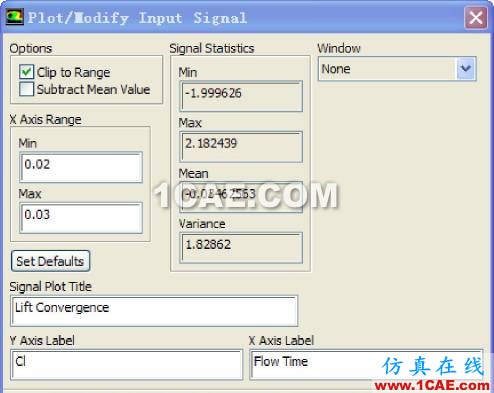

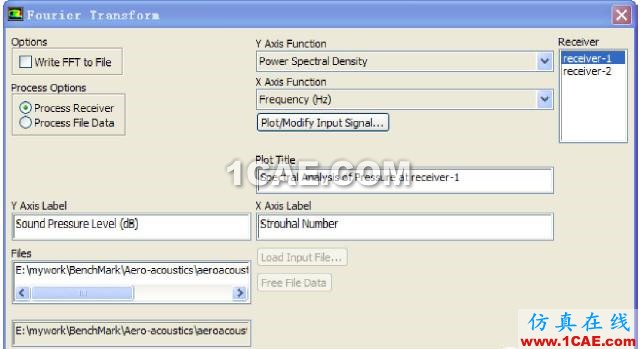

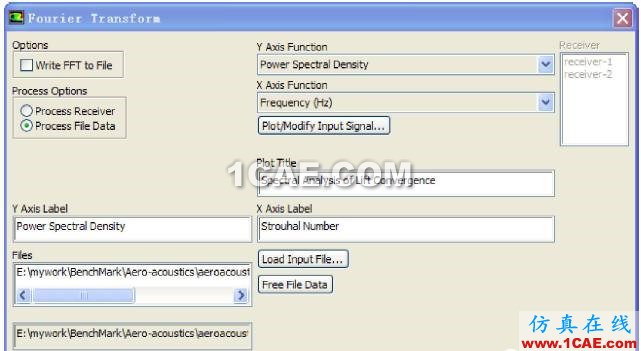

在Plot 菜單里選擇FFT(傅立葉變換),雙擊出現如下菜單:

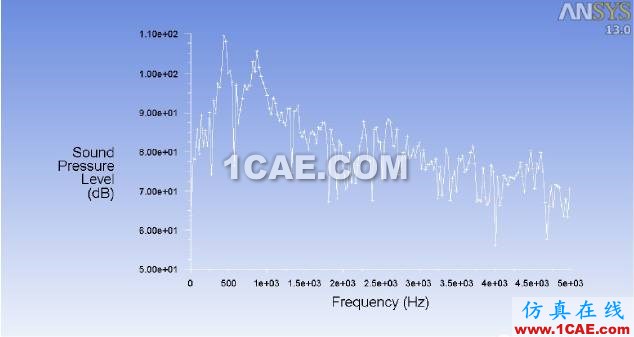

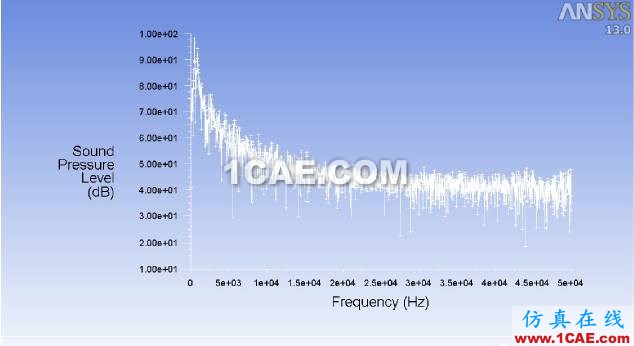

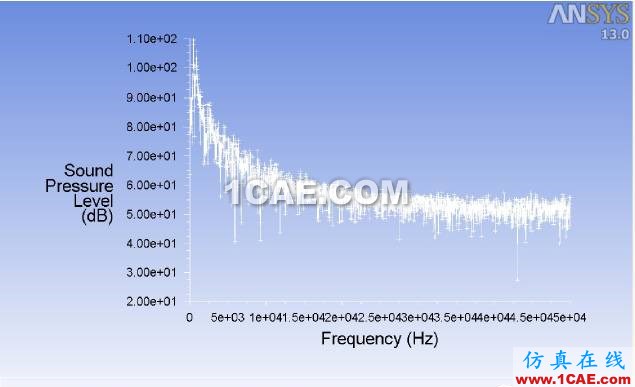

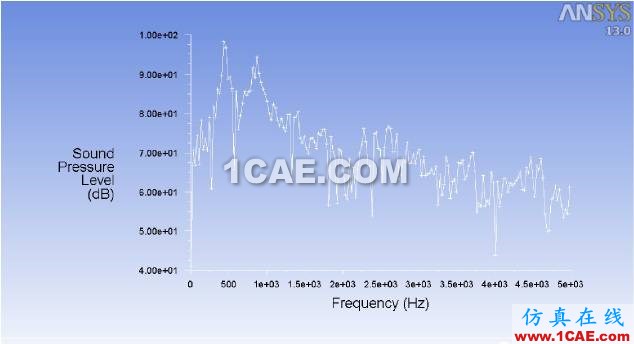

聲壓曲線繪制:
Auto pruned the signal at receiver-1.
Overall Sound Pressure Level in dB (reference pressure = 2.000000e-05) = 1.156805e+02
Auto pruned the signal at receiver-2.
Overall Sound Pressure Level in dB (reference pressure = 2.000000e-05) = 1.043936e+02

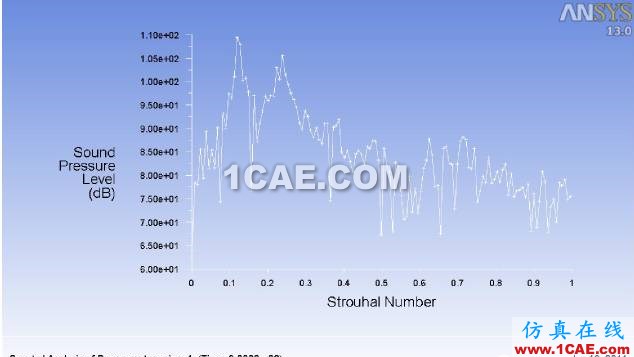

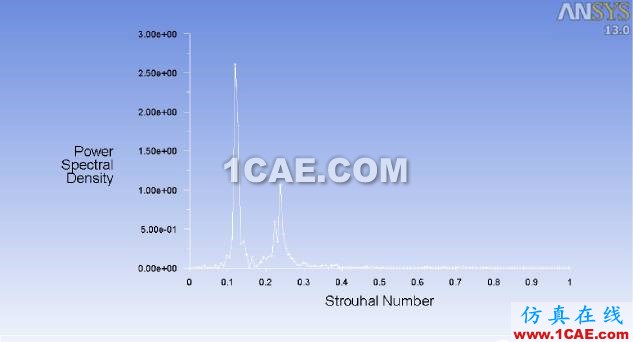

PSD 曲線繪制:
本文摘錄自網絡資源《ANSYS Fluent 氣動噪聲模型使用指南》
