搜索fluent的shadow究竟是什么？thermal condition的heat coupled又是什么？
2016-09-30 by:CAE仿真在線 來源:互聯網
這兩個問題今天碰到一起了,順便給各位做個備忘
shadow 顧名思義就是影子,影子其實不存在的實體,只是另一個實體的影子,這正好就是事情的本質。
比如圖下圖,兩個正方形連起來的兩個容器,中間只隔著一扇墻,如果該墻厚度為0,那么就會出現一個問題,這個墻究竟屬于右邊的zone呢還是左邊?
其實兩邊都屬于,這種情況又要對應,fluent就建立了所謂的影子邊界的概念。即強制制造一個影子出來,使他們能與zone配對。
體現在邊界條件上,你會看到多出來一個-shadow的wall。
那這個有什么用呢?
首先解決了兩個不同zone的相互區分問題,比如左邊是水右邊是空氣這種問題,但是由于他們是影子關系,所以,你改動任意一個,另一個會跟著自動變化,總之他們總是一樣的(本來就是一個東西嘛)。
其次,在熱問題上,他可以解決那些實際上有一扇墻(wall)——物質流體通不過,但是卻不阻擋熱流通過,即熱通過那里好像沒有墻一樣可以穿透,那時候需要用到這種影子的coupled關系。

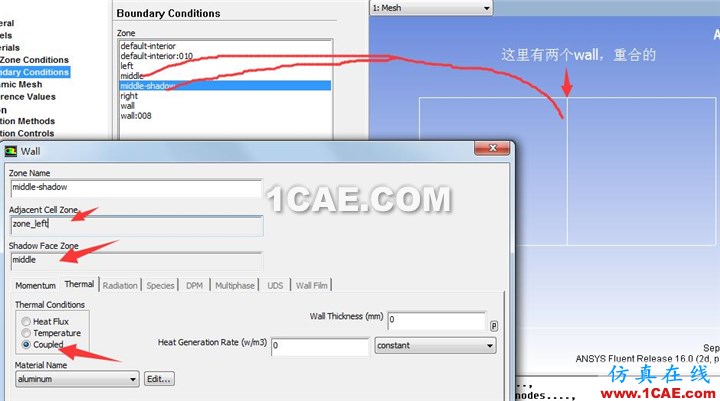

如下圖所示,這里使用了熱邊界條件里面的一個特殊的耦合邊界條件,就是指這一類的。
熱邊界條件里面的一個特殊的耦合邊界條件coupled

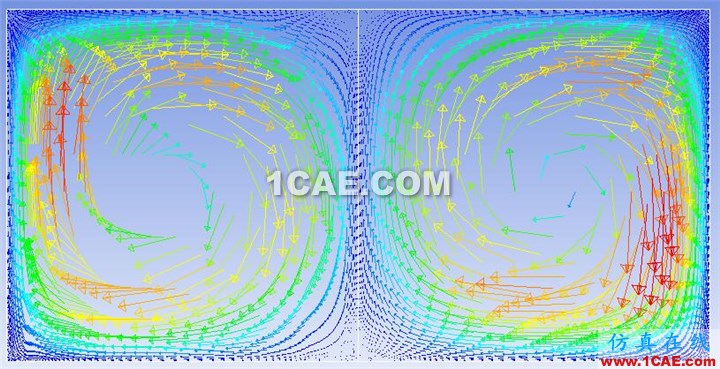

流體不能通過wall

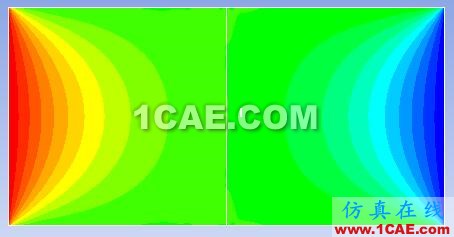

但是熱流可以自動通過coupled的wall
wall本身默認是絕熱的,也可以通過其他熱邊界條件來改變,包括溫度、熱流等,此處只是給大家講講什么是coupled類的熱條件。希望能給大家帶來幫助。
(完)
