fluent中如何顯示cell zone mesh？請用display命令

2016-09-30  by:CAE仿真在線  來源:互聯網

Fluent中的Display GUI無法查看cell zone,如上圖所示,只可以查看邊界條件的mesh,對于zone根本沒有選項,在工作中非常令人不爽。

FLUENT中的display mesh窗口根本沒有提供直接查看cell zone mesh的選項。比如你的case里分了三個cell zone, 想直接顯示其中一個zone的話GUI做不到了(除非你知道某個zone包括的詳細組成,這個需要你記性好)。

誒,這時候命令行就可以發揮作用了:直接用 display/zone-mesh 命令。

直接輸入display/zone-mesh然后回車 或者分開輸入都可以:

/display> zone-mesh
()
zone id/name(1) [()] 2
zone id/name(2) [()] 3
zone id/name(3) [()]

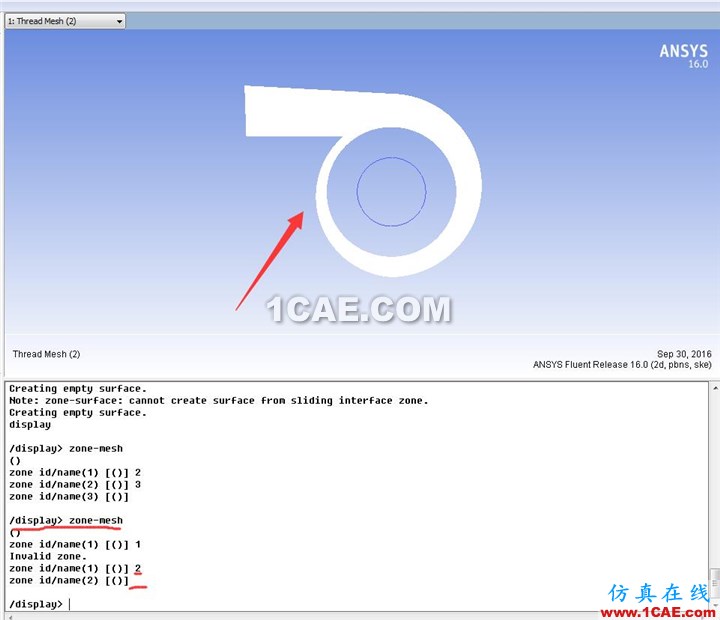

可以根據提示輸入name或id即可,可以同時連續輸入多個zone,最后輸入一個回車就會把多個zone都顯示出來,效果如下圖所示,白色部分就是zone-mesh了

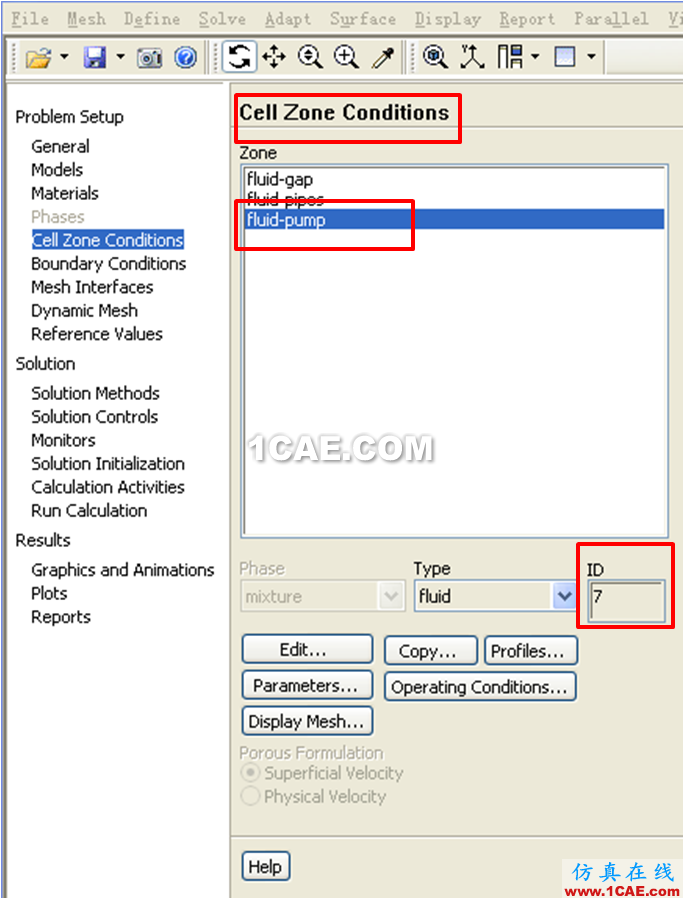

提示:zone id可以在cell zone conditions窗口下查看,如下圖所示:
