FLUENT中關于邊界類型的問題討論（1）

2016-09-04  by:CAE仿真在線  來源:互聯網

在FLUENT進行模型設置時,經常會遇到一些概念上容易混淆的邊界類型問題。比如:Interface、Interior、Wall與Wall-shadow。本期我們為大家區分下這些容易混淆的邊界。

Interface—交界面,它是邊界類型的一種,用于連接不同的計算域,從而保證兩個計算域之間有數據的傳遞,其中連接的兩個計算域可以是都是流體,也可以是一個為流體另一個為固體即流固耦合問題。在這里要強調一下,Interface是兩個獨立的區域的邊界,是實際存在的邊界。(同時Interface并不要求邊界上的網格節點一一對應)。

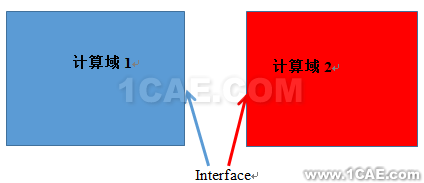

利用Interface連接不同計算域

Interior—內部面,通常出現在單計算域邊界,通常在單計算區域內劃分不同網格時會用到此類邊界,比如下圖中的模型玻璃窯爐的火焰空間模型。我們煙道口利用Interior完成了局部網格的加密,但是導入FLUENT后,這個邊界時不存在的,也就是說Interior與Interface不同的是,Interior不是計算區域邊界,而是計算區域內部網格面,是虛擬的。

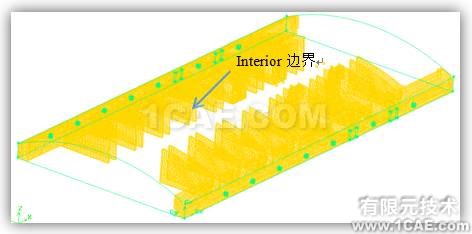

玻璃窯爐火焰空間的網格劃分

Wall與Wall-shadow,嚴格意義將其實不能專門作為邊界類型講,因為在系統邊界定義時是沒有Wall-shadow 這種邊界的,Wall與Wall-shadow其實也是一種不同區域間的耦合面與Interface類似,一般在做流固耦合問題會出現,當把網格導入fluent中時,軟件默認會把固壁與流體交接的面分成兩個耦合的面,一個wall屬于流體,另一個是wall-shadow,屬于固壁它默認選擇的是coupled。
