在工程實際應用中,我們經常會遇到移動載荷的例子,如車轍實驗,汽車過橋等。
今天就介紹一下Abaqus用Dload子程序實現移動載荷——“CAE仿真實驗室”出品,歡迎轉載。
(1)Dload簡介
Dload 函數體和各參數物理意義如下: SUBROUTINEDLOAD(F,KSTEP,KINC,TIME,NOEL,NPT,LAYER,KSPT, COORDS,JLTYP,SNAME)
|
F |
需要自己定義的載荷 |
|
KSTEP |
載荷步數(如第一個載荷步、第二個載荷步) |
|
KINC |
增量步數 |
|
TIME |
Time(1)載荷步時間、Time(2)總時間 |
|
NOEL |
單元編號 |
|
NPT |
單元積分點編號 |
|
LAYER、KSPT |
和LAYER SOILD相關 |
|
COORDS |
積分點坐標 |
|
JLTYP |
載荷類型 |
|
SNAME |
名稱 |
(2)案例
如圖所示,物體表面作用一個壓力載荷P(t),同事這個載荷在面內以一定速度V移動
Dload.for子程序源碼
SUBROUTINEDLOAD(F,KSTEP,KINC,TIME,NOEL,NPT,LAYER,KSPT,
1 COORDS,JLTYP,SNAME)
INCLUDE 'ABA_PARAM.INC'
DIMENSION TIME(2), COORDS (3)
CHARACTER*80 SNAME
PARAMETER(P0=5e4,Dm0=250,Dmiu=0.002,speed=80/3.6,DL=6.0,width=0.2)
Pi=3.1415926535897932384626433832795
omega=2.0*Pi*speed/DL !角速度 speed為移動速度
Disp=TIME(1)*speed !移動距離
xMin=Disp+0.002 !0.002 設置誤差范圍,積分點坐標和節點坐標不一樣
xMax=Disp+width-0.002 ! width 加載寬度
IF(COORDS(1).ge.xMin.and.COORDS(1).lt.xMax)THEN !判斷坐標位置
F=P0+Dm0*Dmiu*omega*omega*sin(omega*TIME(1)) !定義載荷大小
ELSE
F=0
END IF
RETURN
END
(3)Abaqus操作

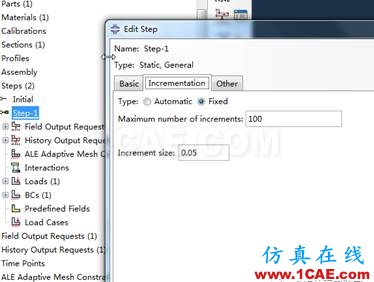

1、用general static 分析步 設置成fixed 增量步 這樣可以等間隔的時間輸出結果

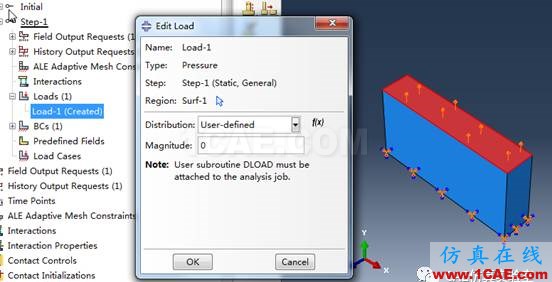

2、定義載荷 load的時候 選 pressure 在distribution中選 user-defined

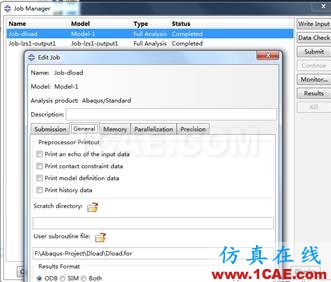

3、建立job 在general選項中 添加Dload.for 文件目錄

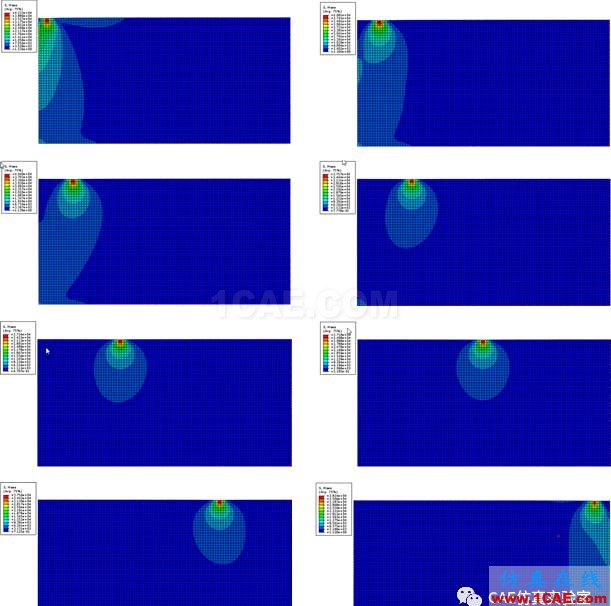

(4)、簡單結果
(5)總結
Abaqus的Dload子程序讓用戶可以自定義各種復雜的非均布載荷,比如和坐標或者時間相關的載荷,其實只要知道了Dload各參數的意思,用起來也比較得心應手。
