搜索ABAQUS cohesive單元損傷后自動刪除
2017-03-13 by:CAE仿真在線 來源:互聯網
ABAQUS cohesive單元損傷后自動刪除,是為了描述損傷對于材料剛度衰減的影響而提出的,在 help 手冊中顯示,它是與復合材料斷裂緊密聯系的。Abaqus 在 mesh 單元類型設置里提供了 Element Deletion 選項,并且根據用戶文檔,默認情況(default)是會在失效時刪除的;而且,緊挨著這個設置的下面就是可以設定失效刪除的標準,即 element 在剛度降低了原來的多少的時候刪除,默認是 1,即下降為0時,完全失效刪除。

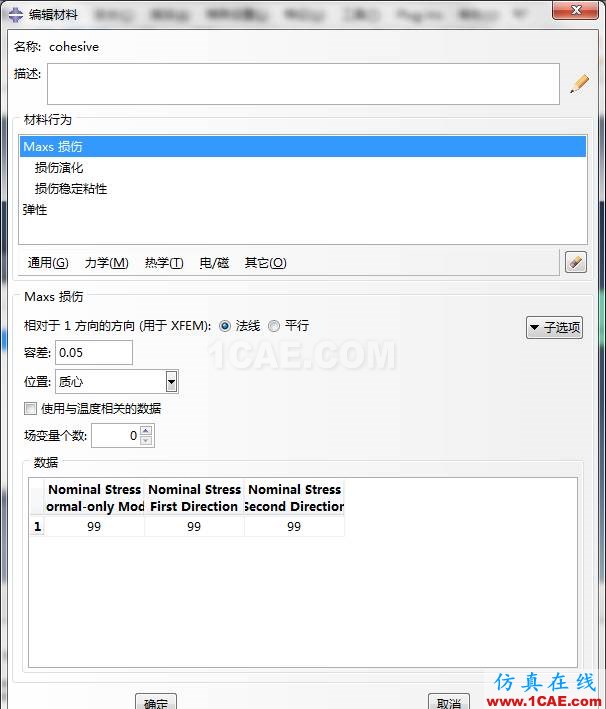

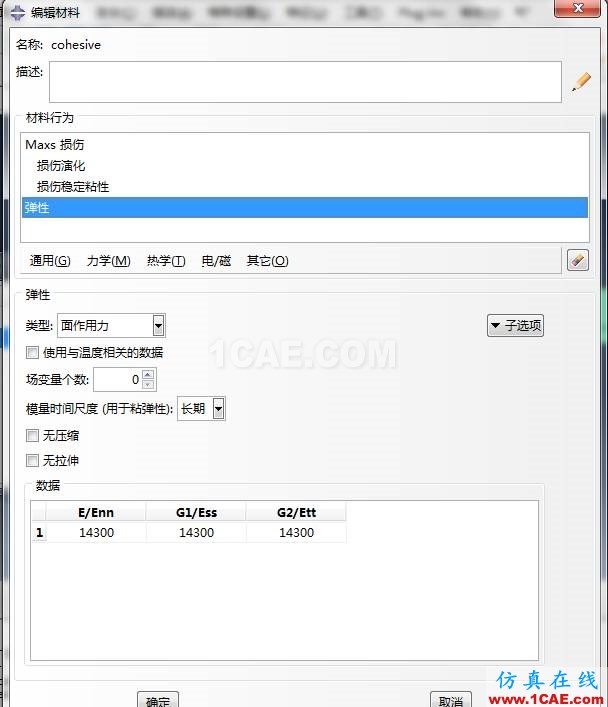

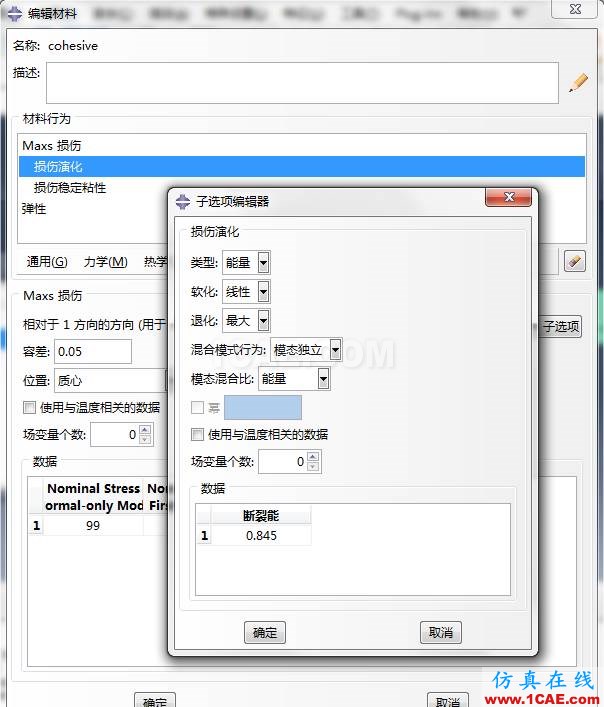

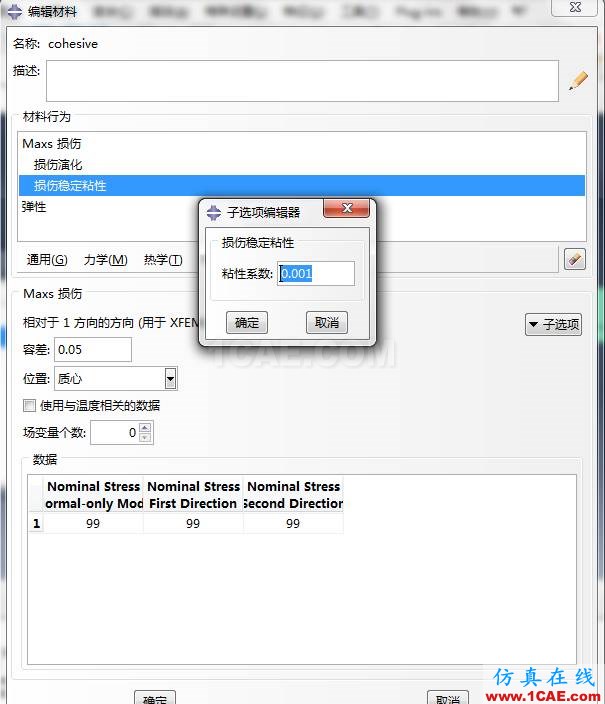

可見單元的刪除是與損傷相聯系的,因此必須要定義單元(材料損傷):

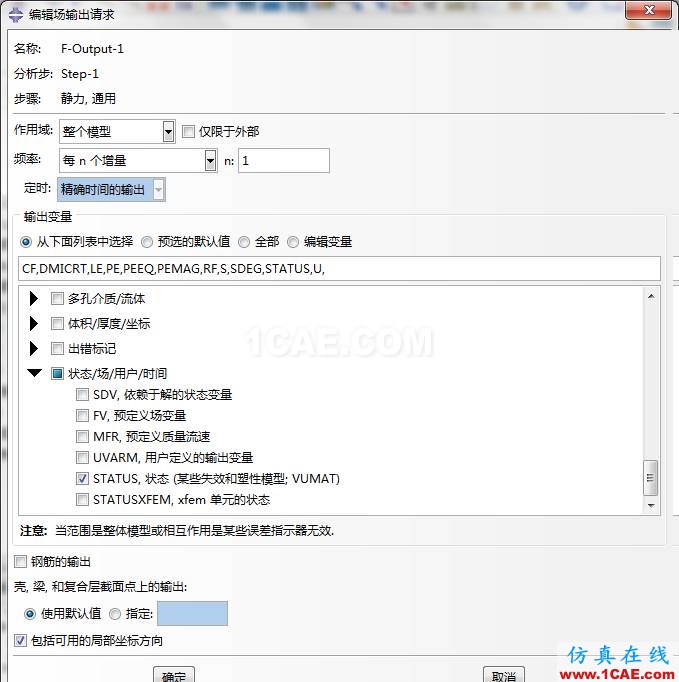

這時在abaqus 必須設置了一個 status(狀態變量, step/output 工具欄中/ field output),通過它來控制單元的刪除與否。當這一變量為 1的時候,單元保留;為零0的時候單元?jiǎng)h除。

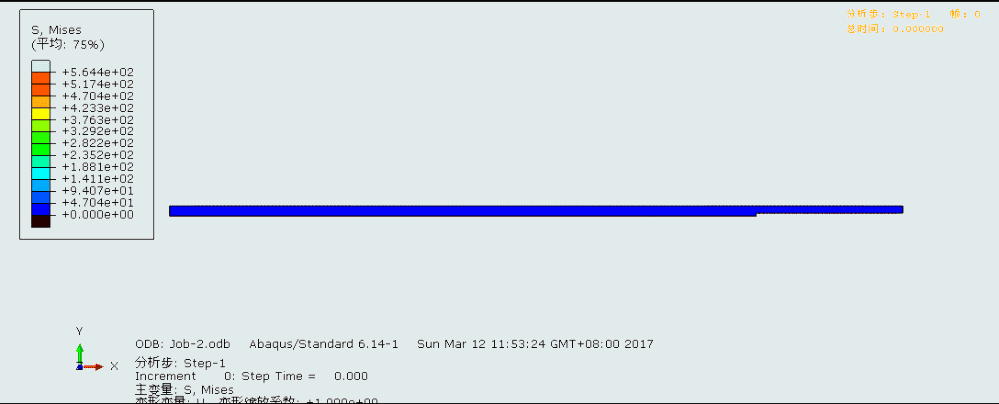

(1)這時結果下圖所示:
(2)不選擇status
