隨機振動響應ABAQUS核心

2017-01-20  by:CAE仿真在線  來源:互聯網

通過本文,希望讀者能加深對ABAQUS隨機響應分析的認識和理解。

第一步:建立分析步

建立一個模態分析步(簡)

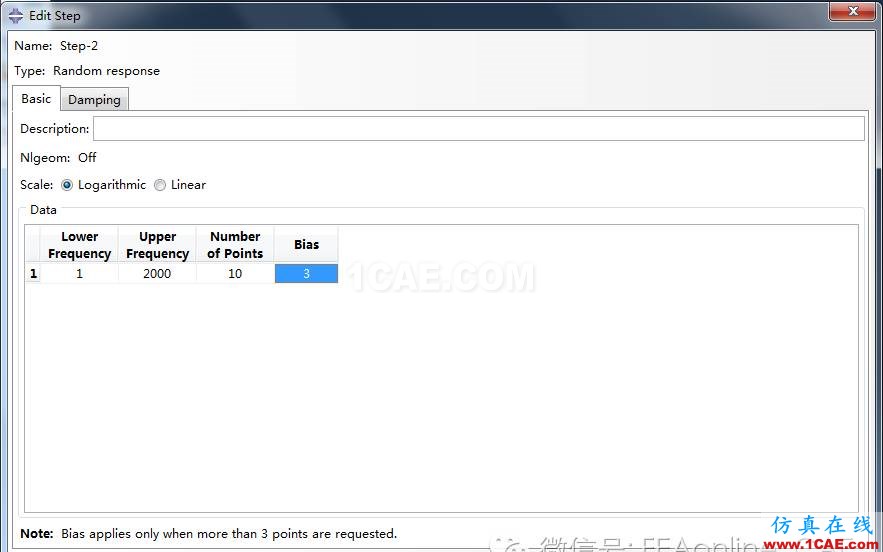

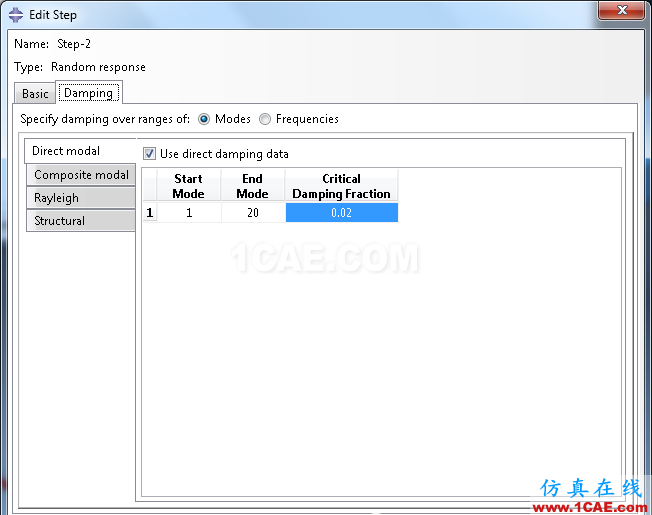

建立一個隨機振動分析步;設置好相關參數,掃頻的范圍為1到2000HZ;分析采用模態阻尼,從1到20階模態都是0.02。

第二步:加載

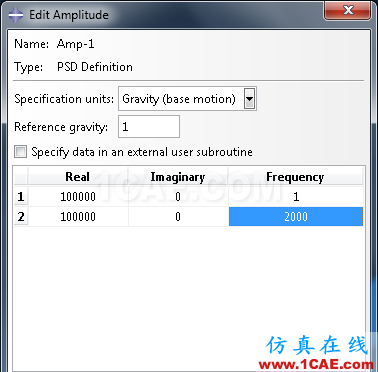

在LOAD模塊中進行操作,建立一個PSD曲線。本操作是在在基座上加載一個恒為10G2/HZ的功率譜曲線。

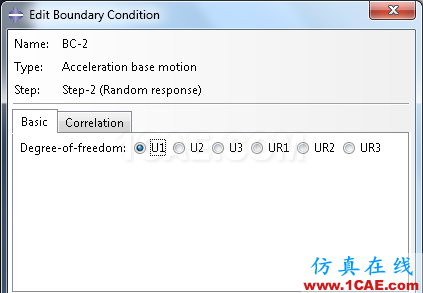

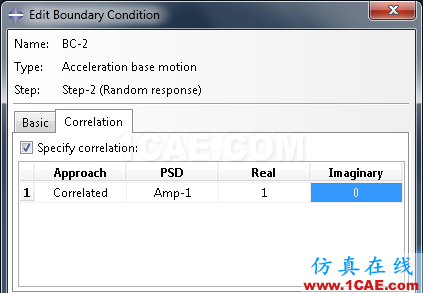

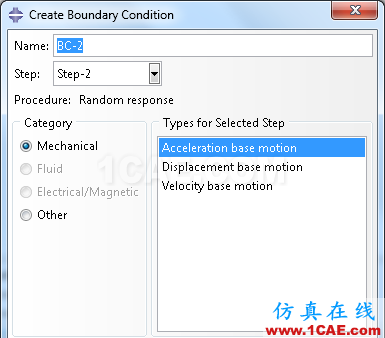

建立一個BASEMOTION,選擇加載的方向,本案例加載兩個方向,X方向和Y方向,所以整個操作過程需要重復一次(BC-2為U1方向,BC-3為U2方向)把這個PSD曲線和加載關聯起來。

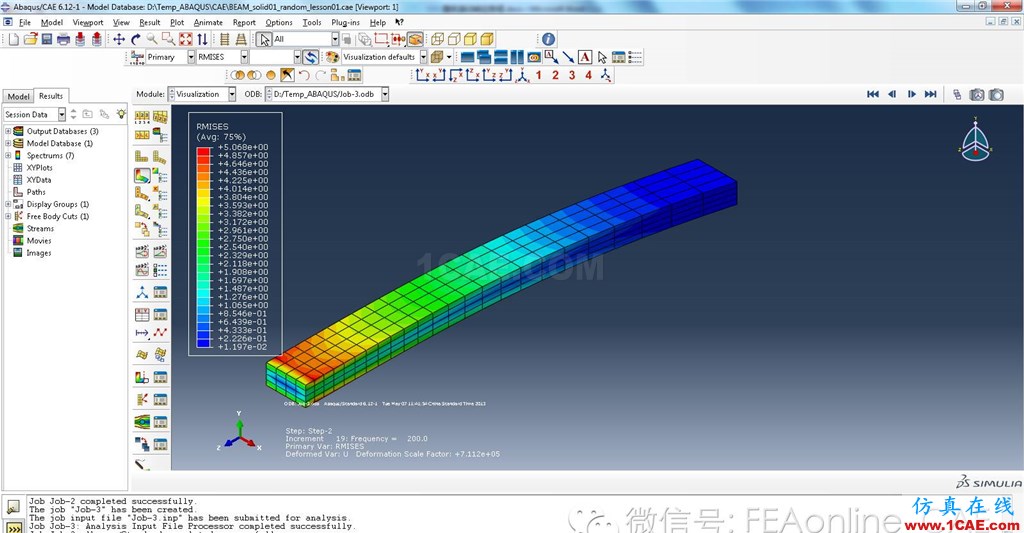

然后就可以提交計算檢查結果了。

注意事項

隨機振動的載荷輸入單位是G2/HZ,所以輸出的加速度單位也是一樣的,同理,位移,速度也是類似的,僅僅是一個統計意義的數值,單位是統計意義的單位。

因為隨機載荷是統計意義的,所以ABAQUS默認并不輸出MISES應力,但是可以自己在OUTPUT中輸出MISES應力和應力的均方根數值,這個功能是早期的版本沒有的。
