搜索ABAQUS接觸收斂控制
2017-01-20 by:CAE仿真在線 來源:互聯網
ABAQUS接觸分析中,均采用牛拉法進行非線性的求解迭代,迭代過程中剛度矩陣不斷進行更新,示意圖如圖1所示,增量大小也在不斷更新,自動調整。ABAQUS軟件自帶了非常強大的接觸收斂控制參數,大大提高了接觸分析的收斂性能,但在極個別的情況或非常特殊的問題中,需要對內部的高級收斂控制參數進行控制,才能獲得問題的收斂解。

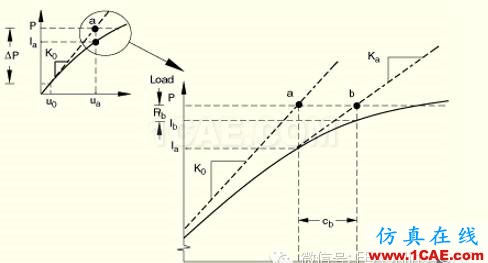

圖1迭代流程及過程示意圖

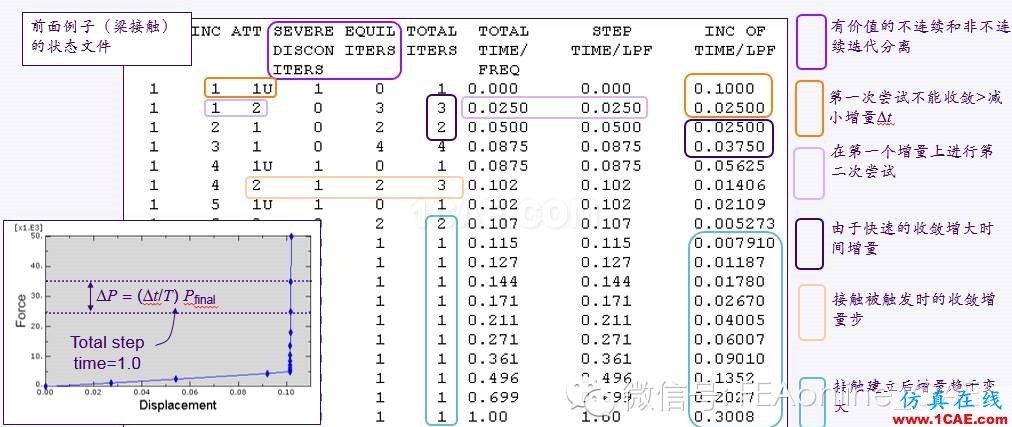

同時在ABAQUS計算過程中可以隨時觀察接觸收斂的增量步、嚴重不連續迭代、平衡迭代、迭代次數、計算進度等,如圖2所示。
圖2狀態文件

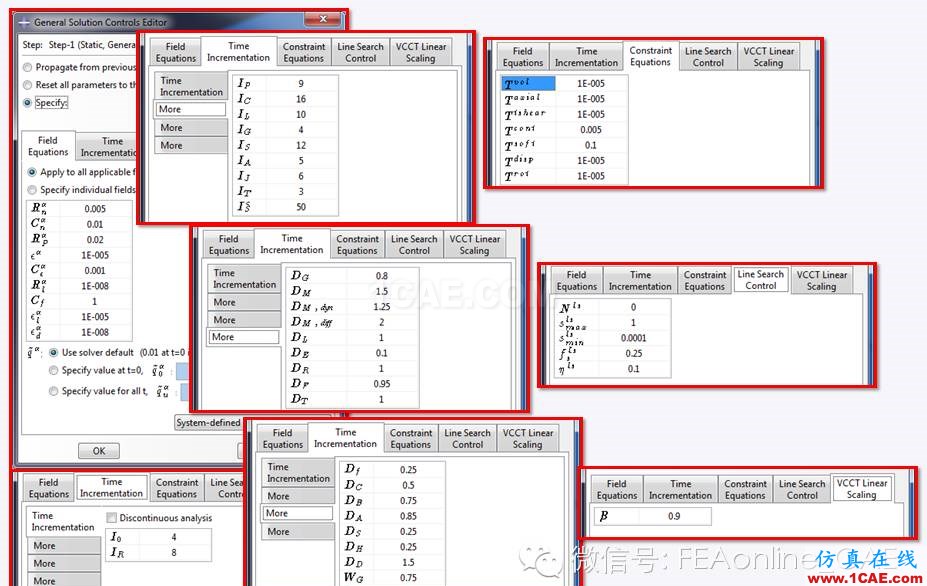

此外,對于較難收斂的問題,可以通過控制高級參數進行調整,但默認是不建議對這些值進行調整。ABAQUS提供的調整參數如圖3所示。一般可對收斂標準、不收斂次數、不連續分析、時間增量、方程約束、線性搜索等進行控制,提高收斂速度。
比如當做橡膠等大變形分析時,可能需要調整IA為比默認值5更大的值,更容易達到收斂。
圖3高級收斂控制參數
