拖動網格節點,滿足網格質量要求(這樣拖動有可能使網格不匹配幾何)。

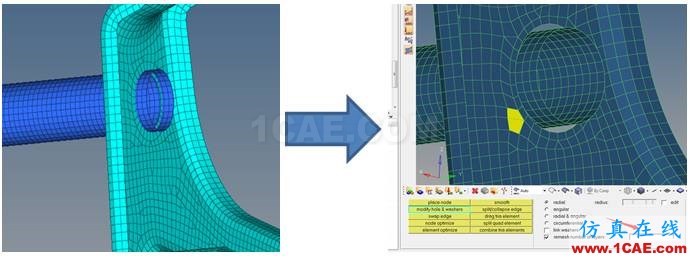

修改孔和墊圈,主要用于調整孔邊干涉。

注:這只是修改孔徑,還可以修改角度,以及勾選link washer會有什么效果,需要大家去勇于嘗試。

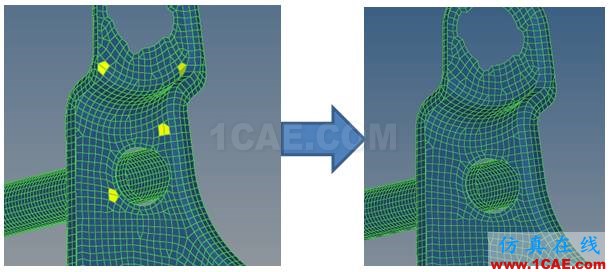

網格優化,程序根據設定的網格標準,盡可能使網格符合網格標準。

很好用,基本上就是光標指到黃色或紅色區域,按鼠標左鍵,點·點·點。

切分四邊形網格。當有時候翹曲比較大的四邊形網格不滿足網格標準,就用這個功能把它切成兩個三角形,程序自動切,無法控制切的方向。可以配合F6快捷鍵控制切分方向。

光順網格

這里主要介紹了工作中常用的一些功能,還有很多方法調整網格質量,最最常用的就是remesh了。
